ANHANG A
4.5.7
Analoge (4...20 mA) Eingänge und Sensorerregerspannung
Das 501 verfügt über 2 Eingangskanäle für 4...20 mA-Signale von externen Instrumenten
wie Drucktransmittern oder anderen Geräten zur Kompensation von Druck- oder
Hintergrundgaseinflüssen.
Der als EXT SENS
EXT SENS (Externer Sensor) konfigurierte Eingang kann auf der Seite Sekundäre
Parameter unter der Überschrift EXT I/P
Kanal 1 ist der Eingang für die externe Kompensation.
Kanal 2 ist der Eingang für den externen Sensor.
HINWEIS: Die Erregerspannung entspricht der Versorgungsspannung ±1
(max. 100 mA pro Kanal).
38
XTP501 & XTC501 Bedienungsanleitung

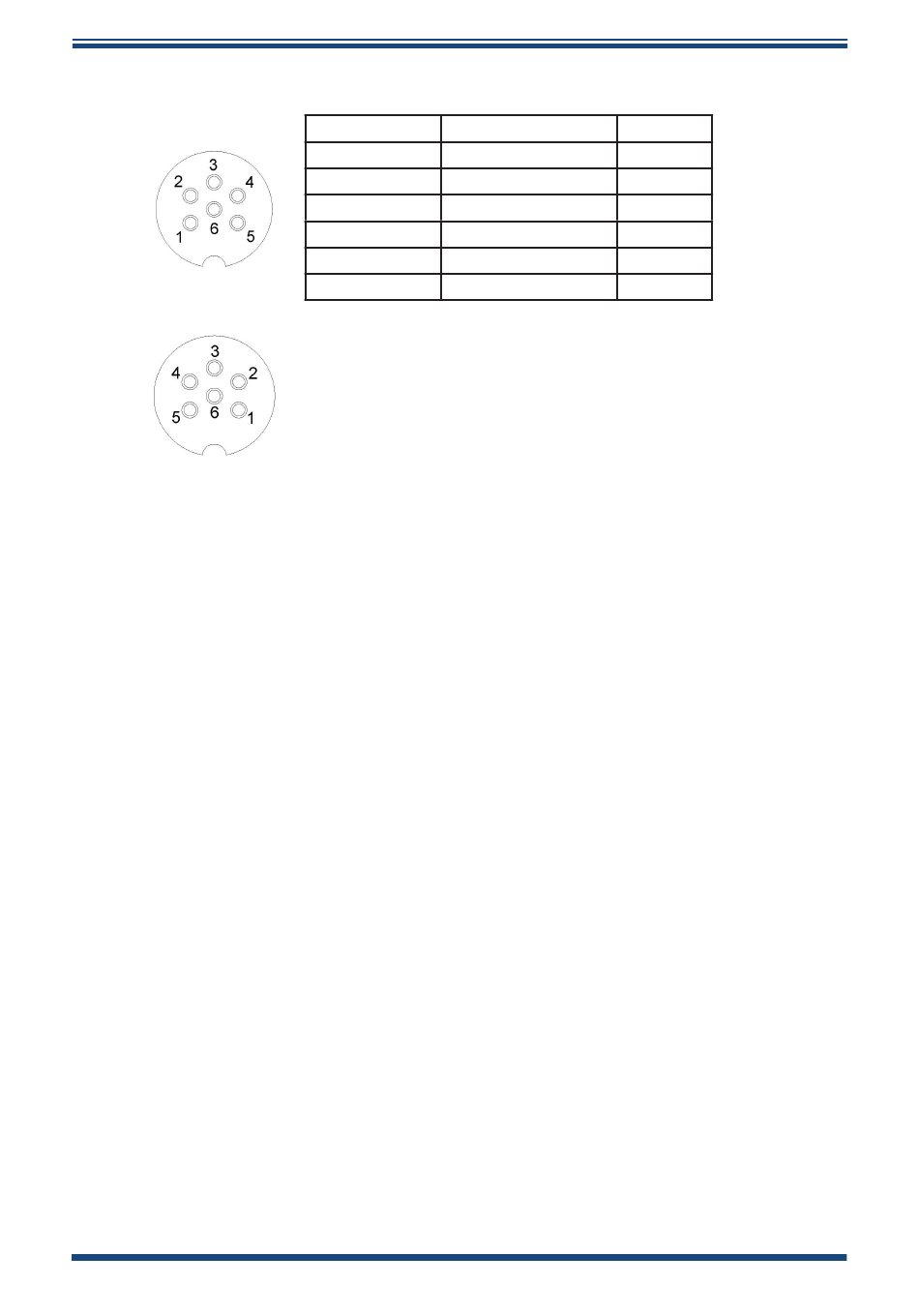

Pin-Nummer
Beschreibung
1
Kanal 2 -VE
2
Kanal 2 +VE
3
Kanal 1 Einspeisung
4
Kanal 1 +VE
5
Kanal 1 -VE
6
Kanal 2 Einspeisung
HINWEIS: Die obige Ansicht der elektrischen
Anschlüsse ist von der Steckseite aus dargestellt.
Hier sind die Anschlüsse, wie sie von der Rückseite
des Steckers aus gesehen werden und die für die
Verdrahtung verwendet werden sollten.
EXT I/P (Externer Eingang) angezeigt werden.
Farbe
Weiß
Gelb
Grün
Blau
Rot
Schwarz
99976 Ausgabe 1, Mai 2021
