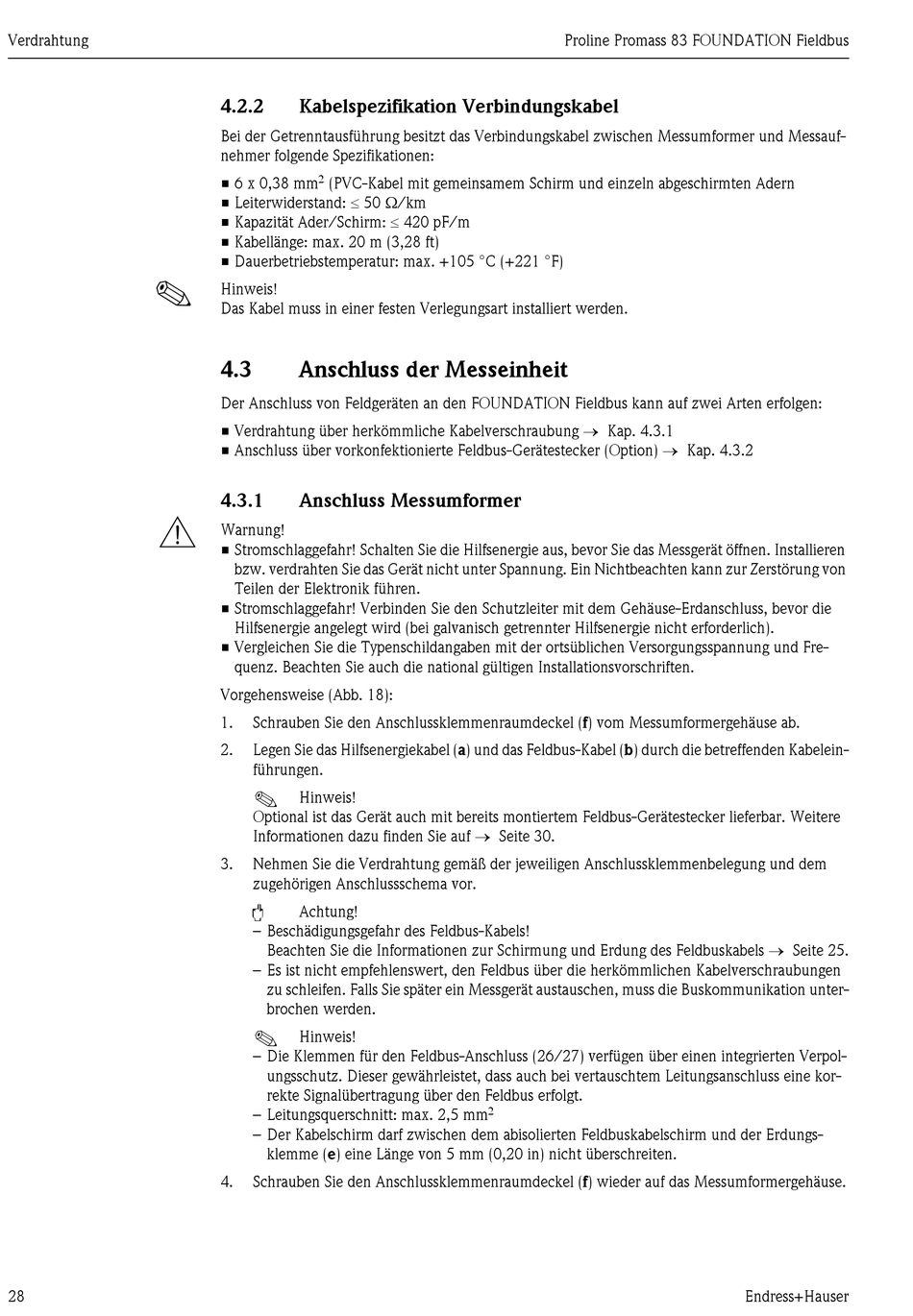

Verdrahtung
!
#
28
4.2.2 Kabelspezifikation Verbindungskabel
Bei der Getrenntausführung besitzt das Verbindungskabel zwischen Messumformer und Messauf-
nehmer folgende Spezifikationen:
2
• 6 x 0,38 mm (PVC-Kabel mit gemeinsamem Schirm und einzeln abgeschirmten Adern
• Leiterwiderstand: ≤ 50 Ω/km
• Kapazität Ader/Schirm: ≤ 420 pF/m
• Kabellänge: max. 20 m (3,28 ft)
• Dauerbetriebstemperatur: max. +105 °C (+221 °F)
Hinweis!
Das Kabel muss in einer festen Verlegungsart installiert werden.
4.3 Anschluss der Messeinheit
Der Anschluss von Feldgeräten an den FOUNDATION Fieldbus kann auf zwei Arten erfolgen:
• Verdrahtung über herkömmliche Kabelverschraubung → Kap. 4.3.1
• Anschluss über vorkonfektionierte Feldbus-Gerätestecker (Option) → Kap. 4.3.2
4.3.1 Anschluss Messumformer
Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren
bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung von
Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung und Fre-
quenz. Beachten Sie auch die national gültigen Installationsvorschriften.
Vorgehensweise (Abb. 18):
1. Schrauben Sie den Anschlussklemmenraumdeckel (f) vom Messumformergehäuse ab.
2. Legen Sie das Hilfsenergiekabel (a) und das Feldbus-Kabel (b) durch die betreffenden Kabelein-
führungen.
!
Hinweis!
Optional ist das Gerät auch mit bereits montiertem Feldbus-Gerätestecker lieferbar. Weitere
Informationen dazu finden Sie auf → Seite 30.
3. Nehmen Sie die Verdrahtung gemäß der jeweiligen Anschlussklemmenbelegung und dem
zugehörigen Anschlussschema vor.
"
Achtung!
– Beschädigungsgefahr des Feldbus-Kabels!
Beachten Sie die Informationen zur Schirmung und Erdung des Feldbuskabels → Seite 25.
– Es ist nicht empfehlenswert, den Feldbus über die herkömmlichen Kabelverschraubungen
zu schleifen. Falls Sie später ein Messgerät austauschen, muss die Buskommunikation unter-
brochen werden.
!
Hinweis!
– Die Klemmen für den Feldbus-Anschluss (26/27) verfügen über einen integrierten Verpol-
ungsschutz. Dieser gewährleistet, dass auch bei vertauschtem Leitungsanschluss eine kor-
rekte Signalübertragung über den Feldbus erfolgt.
– Leitungsquerschnitt: max. 2,5 mm
– Der Kabelschirm darf zwischen dem abisolierten Feldbuskabelschirm und der Erdungs-
klemme (e) eine Länge von 5 mm (0,20 in) nicht überschreiten.
4. Schrauben Sie den Anschlussklemmenraumdeckel (f) wieder auf das Messumformergehäuse.
