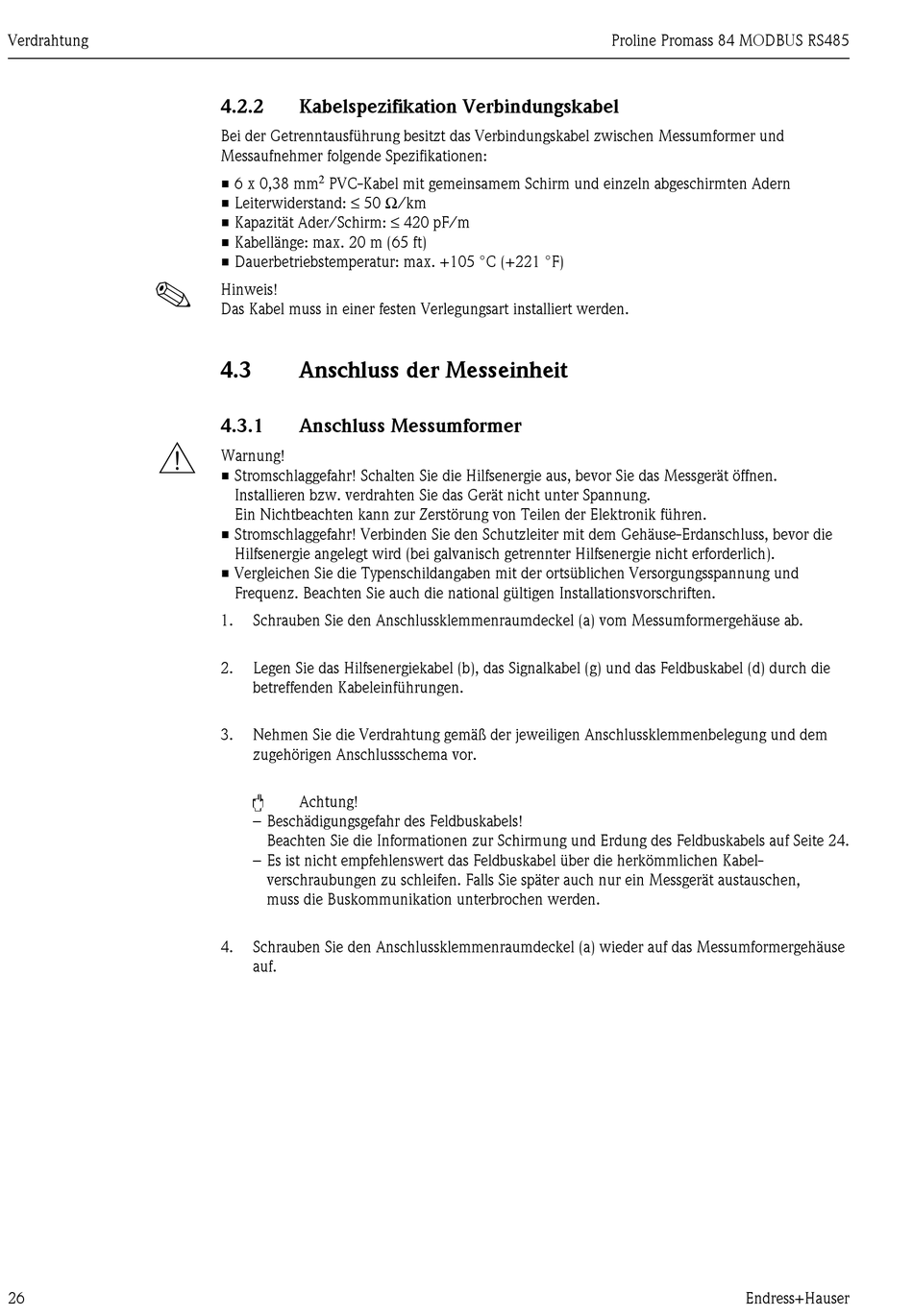

Endress+Hauser Proline Promass 84 MODBUS RS485 Betriebsanleitung Seite 26

Verdrahtung
!
#
26
4.2.2 Kabelspezifikation Verbindungskabel
Bei der Getrenntausführung besitzt das Verbindungskabel zwischen Messumformer und
Messaufnehmer folgende Spezifikationen:
2
• 6 x 0,38 mm PVC-Kabel mit gemeinsamem Schirm und einzeln abgeschirmten Adern
• Leiterwiderstand: ≤ 50 Ω/km
• Kapazität Ader/Schirm: ≤ 420 pF/m
• Kabellänge: max. 20 m (65 ft)
• Dauerbetriebstemperatur: max. +105 °C (+221 °F)
Hinweis!
Das Kabel muss in einer festen Verlegungsart installiert werden.
4.3 Anschluss der Messeinheit
4.3.1 Anschluss Messumformer
Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen.
Installieren bzw. verdrahten Sie das Gerät nicht unter Spannung.
Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung und
Frequenz. Beachten Sie auch die national gültigen Installationsvorschriften.
1. Schrauben Sie den Anschlussklemmenraumdeckel (a) vom Messumformergehäuse ab.
2. Legen Sie das Hilfsenergiekabel (b), das Signalkabel (g) und das Feldbuskabel (d) durch die
betreffenden Kabeleinführungen.
3. Nehmen Sie die Verdrahtung gemäß der jeweiligen Anschlussklemmenbelegung und dem
zugehörigen Anschlussschema vor.
"
Achtung!
– Beschädigungsgefahr des Feldbuskabels!
Beachten Sie die Informationen zur Schirmung und Erdung des Feldbuskabels auf Seite 24.
– Es ist nicht empfehlenswert das Feldbuskabel über die herkömmlichen Kabel-
verschraubungen zu schleifen. Falls Sie später auch nur ein Messgerät austauschen,
muss die Buskommunikation unterbrochen werden.
4. Schrauben Sie den Anschlussklemmenraumdeckel (a) wieder auf das Messumformergehäuse
auf.
