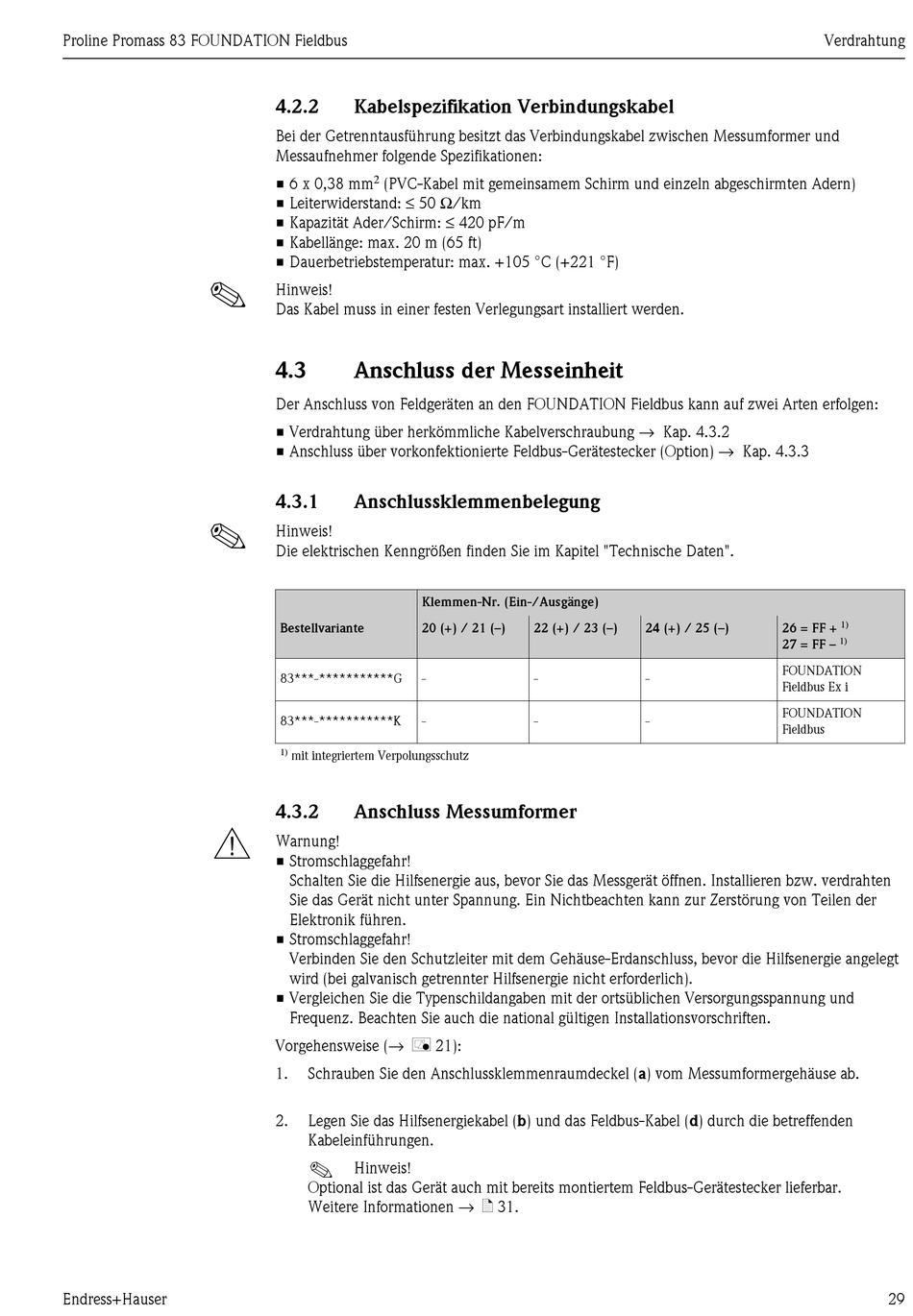

Proline Promass 83 FOUNDATION Fieldbus
!
!
#
Endress+Hauser
4.2.2 Kabelspezifikation Verbindungskabel
Bei der Getrenntausführung besitzt das Verbindungskabel zwischen Messumformer und
Messaufnehmer folgende Spezifikationen:
2
• 6 x 0,38 mm (PVC-Kabel mit gemeinsamem Schirm und einzeln abgeschirmten Adern)
• Leiterwiderstand: ≤ 50 Ω/km
• Kapazität Ader/Schirm: ≤ 420 pF/m
• Kabellänge: max. 20 m (65 ft)
• Dauerbetriebstemperatur: max. +105 °C (+221 °F)
Hinweis!
Das Kabel muss in einer festen Verlegungsart installiert werden.
4.3 Anschluss der Messeinheit
Der Anschluss von Feldgeräten an den FOUNDATION Fieldbus kann auf zwei Arten erfolgen:
• Verdrahtung über herkömmliche Kabelverschraubung → Kap. 4.3.2
• Anschluss über vorkonfektionierte Feldbus-Gerätestecker (Option) → Kap. 4.3.3
4.3.1 Anschlussklemmenbelegung
Hinweis!
Die elektrischen Kenngrößen finden Sie im Kapitel "Technische Daten".
Klemmen-Nr. (Ein-/Ausgänge)
Bestellvariante 20 (+) / 21 (–)
83***-***********G -
83***-***********K -
1)
mit integriertem Verpolungsschutz
4.3.2 Anschluss Messumformer
Warnung!
• Stromschlaggefahr!
Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren bzw. verdrahten
Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung von Teilen der
Elektronik führen.
• Stromschlaggefahr!
Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die Hilfsenergie angelegt
wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung und
Frequenz. Beachten Sie auch die national gültigen Installationsvorschriften.
Vorgehensweise (→ å 21):
1. Schrauben Sie den Anschlussklemmenraumdeckel (a) vom Messumformergehäuse ab.
2. Legen Sie das Hilfsenergiekabel (b) und das Feldbus-Kabel (d) durch die betreffenden
Kabeleinführungen.
!
Hinweis!
Optional ist das Gerät auch mit bereits montiertem Feldbus-Gerätestecker lieferbar.
Weitere Informationen → ä 31.
22 (+) / 23 (–) 24 (+) / 25 (–)
- -
- -
Verdrahtung
1)
26 = FF +
1)
27 = FF –
FOUNDATION
Fieldbus Ex i
FOUNDATION
Fieldbus
