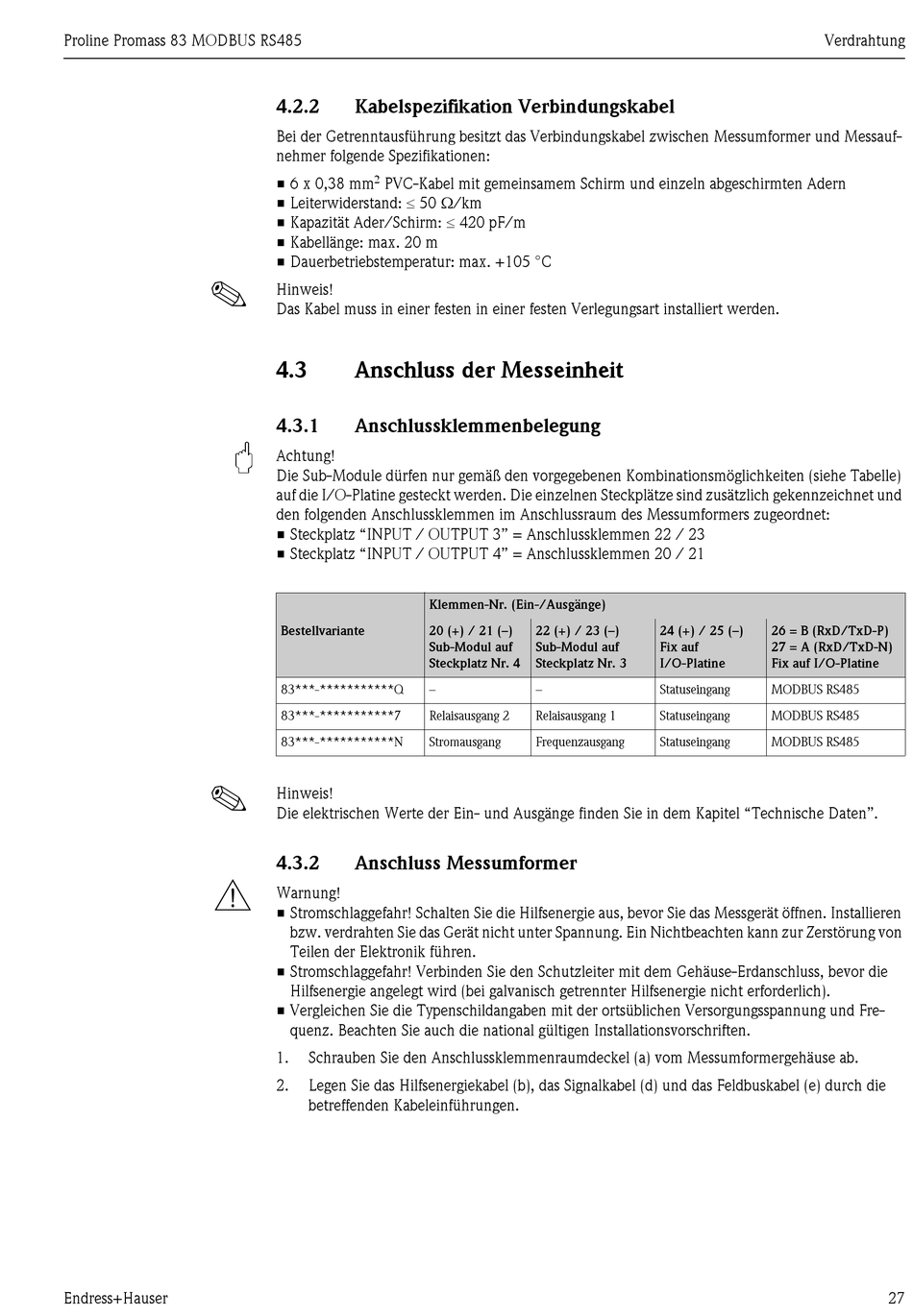

Proline Promass 83 MODBUS RS485
!
"
!
#
Endress+Hauser
4.2.2 Kabelspezifikation Verbindungskabel
Bei der Getrenntausführung besitzt das Verbindungskabel zwischen Messumformer und Messauf-
nehmer folgende Spezifikationen:
2
• 6 x 0,38 mm PVC-Kabel mit gemeinsamem Schirm und einzeln abgeschirmten Adern
• Leiterwiderstand: ≤ 50 Ω/km
• Kapazität Ader/Schirm: ≤ 420 pF/m
• Kabellänge: max. 20 m
• Dauerbetriebstemperatur: max. +105 °C
Hinweis!
Das Kabel muss in einer festen in einer festen Verlegungsart installiert werden.
4.3 Anschluss der Messeinheit
4.3.1 Anschlussklemmenbelegung
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten (siehe Tabelle)
auf die I/O-Platine gesteckt werden. Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und
den folgenden Anschlussklemmen im Anschlussraum des Messumformers zugeordnet:
• Steckplatz "INPUT / OUTPUT 3" = Anschlussklemmen 22 / 23
• Steckplatz "INPUT / OUTPUT 4" = Anschlussklemmen 20 / 21
Klemmen-Nr. (Ein-/Ausgänge)
Bestellvariante 20 (+) / 21 (–)
Sub-Modul auf
Steckplatz Nr. 4
83***-***********Q –
83***-***********7 Relaisausgang 2
83***-***********N Stromausgang
Hinweis!
Die elektrischen Werte der Ein- und Ausgänge finden Sie in dem Kapitel "Technische Daten".
4.3.2 Anschluss Messumformer
Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren
bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung von
Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung und Fre-
quenz. Beachten Sie auch die national gültigen Installationsvorschriften.
1. Schrauben Sie den Anschlussklemmenraumdeckel (a) vom Messumformergehäuse ab.
2. Legen Sie das Hilfsenergiekabel (b), das Signalkabel (d) und das Feldbuskabel (e) durch die
betreffenden Kabeleinführungen.
22 (+) / 23 (–) 24 (+) / 25 (–)
Sub-Modul auf Fix auf
Steckplatz Nr. 3 I/O-Platine
– Statuseingang
Relaisausgang 1 Statuseingang
Frequenzausgang Statuseingang
Verdrahtung
26 = B (RxD/TxD-P)
27 = A (RxD/TxD-N)
Fix auf I/O-Platine
MODBUS RS485
MODBUS RS485
MODBUS RS485
27
