Montage
"
14

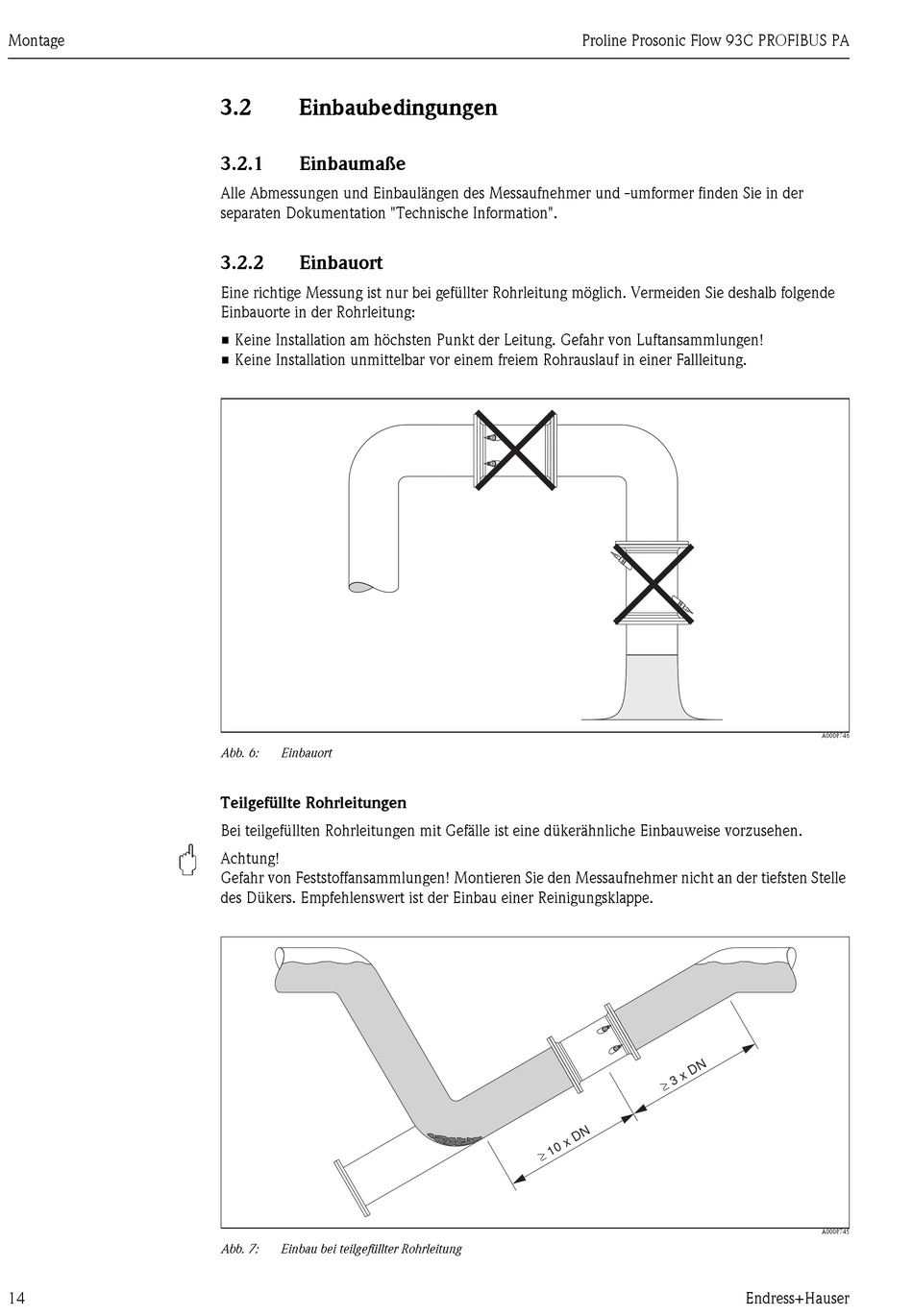

3.2 Einbaubedingungen
3.2.1 Einbaumaße
Alle Abmessungen und Einbaulängen des Messaufnehmer und -umformer finden Sie in der
separaten Dokumentation "Technische Information".
3.2.2 Einbauort
Eine richtige Messung ist nur bei gefüllter Rohrleitung möglich. Vermeiden Sie deshalb folgende
Einbauorte in der Rohrleitung:
• Keine Installation am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
• Keine Installation unmittelbar vor einem freiem Rohrauslauf in einer Fallleitung.
Abb. 6: Einbauort
Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen.
Achtung!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle
des Dükers. Empfehlenswert ist der Einbau einer Reinigungsklappe.
Abb. 7: Einbau bei teilgefüllter Rohrleitung
Proline Prosonic Flow 93C PROFIBUS PA
Endress+Hauser
A0008746
A0008745
