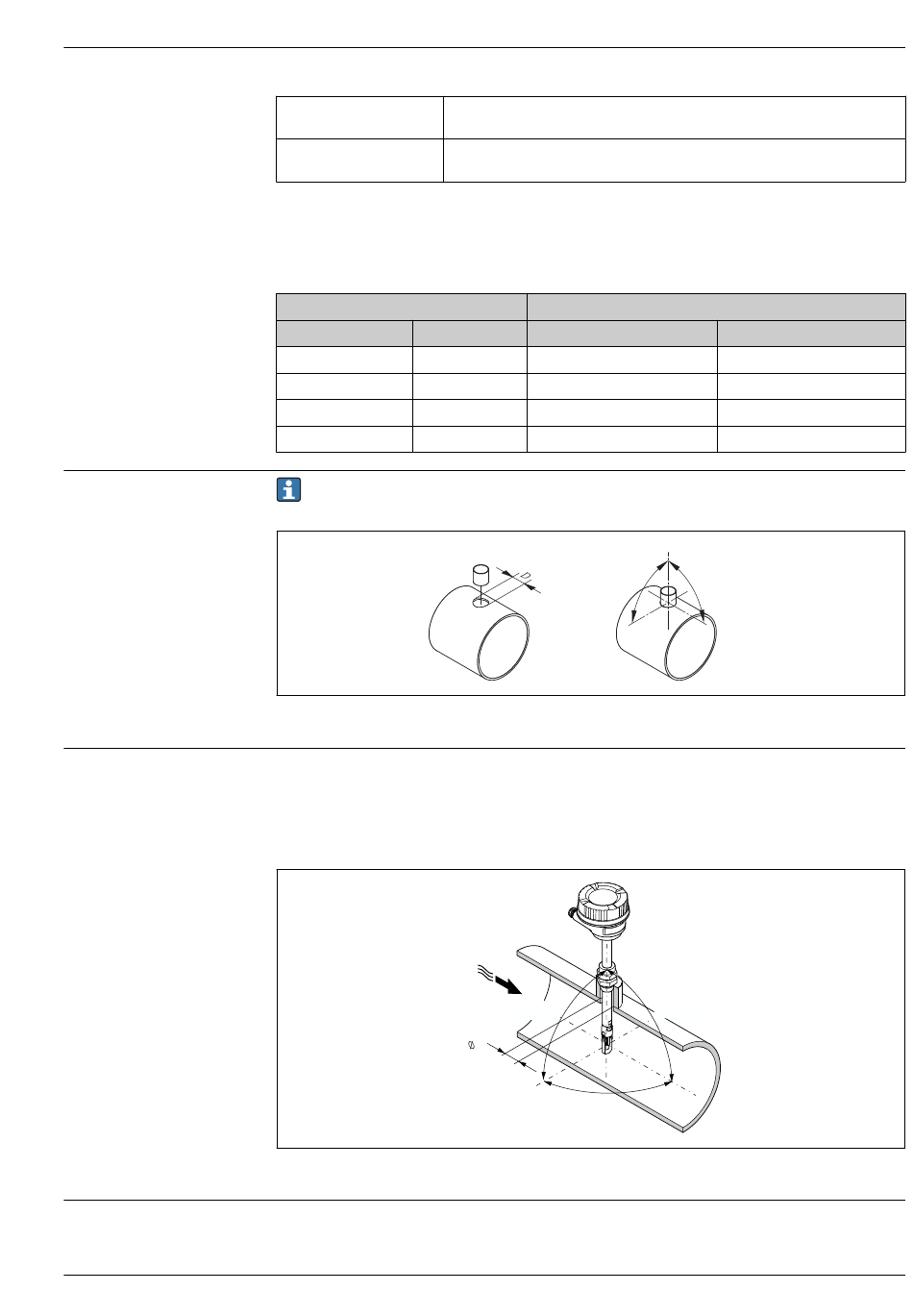

Endress+Hauser Proline t-mass I 500 Technische Information Seite 41

Proline t-mass I 500
Einbaubedingungen für Stut-
zen
Ausrichten auf Durchfluss-
richtung
Ein- und Auslaufstrecken
Endress+Hauser
C2 (Rohrverschraubung 48 mm (1,889 in)
mit ¾" NPT Gewinde)
C2 (Rohrverschraubung 45 mm (1,772 in)
mit G¾" Gewinde)
Länge der Einsteckausführung auswählen
Mithilfe der berechneten Einstecktiefe und der folgenden Tabelle die Länge der Einsteckausführung
wählen. Einstecktiefe muss im Einstellbereich der Einsteckausführung liegen.
Länge Einsteckrohr
[mm]
235
335
435
608
Bei Einbau in rechteckige Lüftungskanäle (oder Rohre mit dünner Wandstärke) sind passende
Haltewinkel zu verwenden.
D Ø 31,0 ± 0,5 mm (1,22 ± 0,019 in)
Für eine optimale Durchflussmessung müssen folgende Kriterien erfüllt sein:
• Der Messaufnehmer ist 90° zur Durchflussrichtung ausgerichtet.
• Der eingravierte Pfeil auf dem Messaufnehmerschaft stimmt mit der positiven Durchflussrichtung
überein.
• Die Skala auf dem Messaufnehmerschaft ist zur Rohrachse ausgerichtet.
 14 Maßeinheit: mm (in)
Ein voll ausgebildetes Strömungsprofil ist Voraussetzung für eine optimale thermische Durchfluss-
messung.
Einstellbereich (Einstecktiefe)
[in] [mm]
9 100 ... 235
13 100 ... 335
17 100 ... 435
24 100 ... 608
90° (± 3°)
90°(±3°)
3 1
, 0
( 1 .
± 0
2 2
, 5
± 0
. 0 1
9 )
90°(±3°)
[in]
3,9 ... 9,3
3,9 ... 13,2
3,9 ... 17,1
3,9 ... 23,9
90° (± 3°)
90°(±3°)
A0040684
A0039512
