Proline Promag 55 PROFIBUS DP/PA
Endress+Hauser

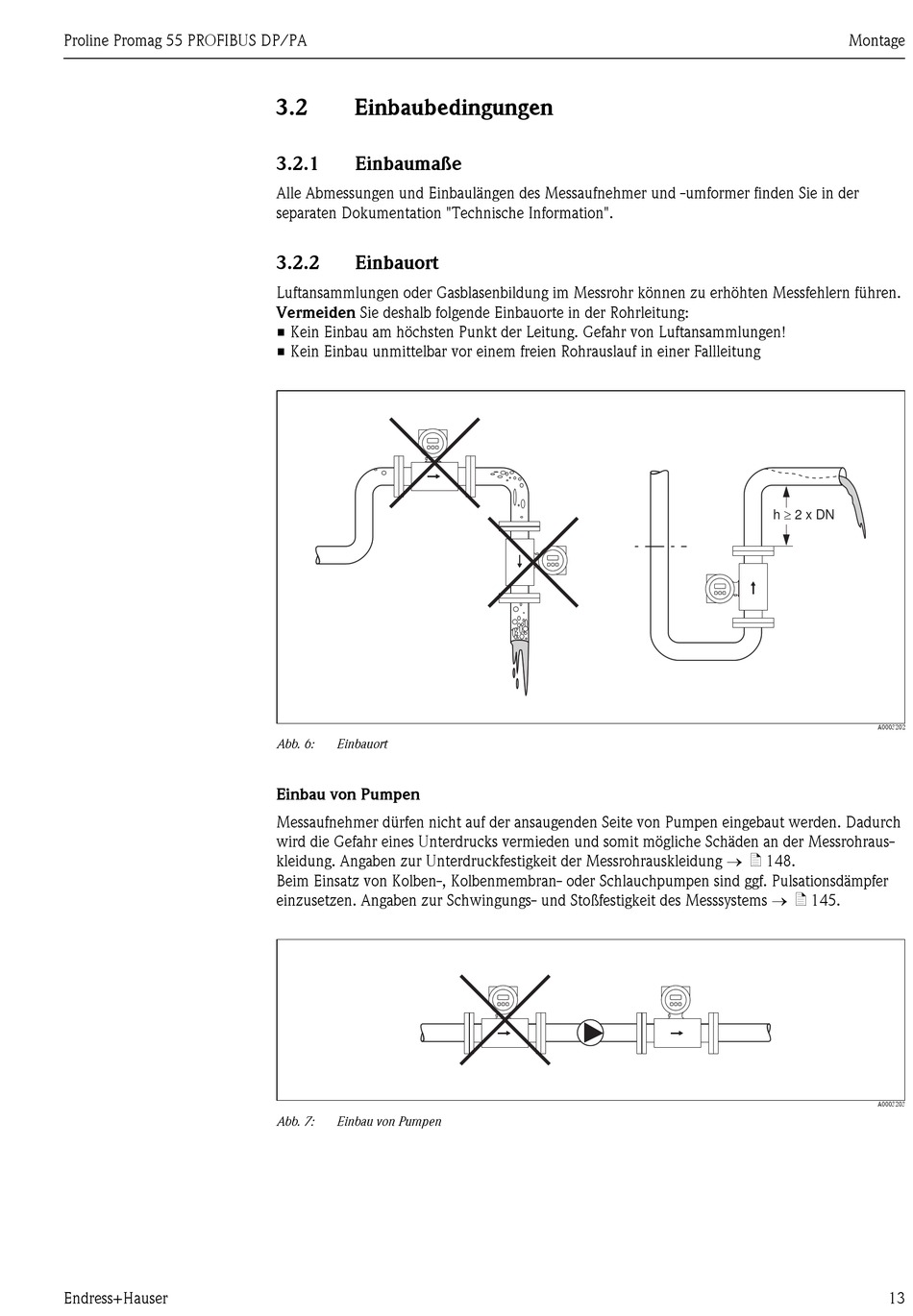

3.2 Einbaubedingungen
3.2.1 Einbaumaße
Alle Abmessungen und Einbaulängen des Messaufnehmer und -umformer finden Sie in der
separaten Dokumentation "Technische Information".
3.2.2 Einbauort
Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen.
Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung:
• Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
• Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Abb. 6: Einbauort
Einbau von Pumpen
Messaufnehmer dürfen nicht auf der ansaugenden Seite von Pumpen eingebaut werden. Dadurch
wird die Gefahr eines Unterdrucks vermieden und somit mögliche Schäden an der Messrohraus-
kleidung. Angaben zur Unterdruckfestigkeit der Messrohrauskleidung  ä 148.
Beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen sind ggf. Pulsationsdämpfer
einzusetzen. Angaben zur Schwingungs- und Stoßfestigkeit des Messsystems  ä 145.
Abb. 7: Einbau von Pumpen
Montage
³
h 2 x DN
A0003202
A0003203
13
