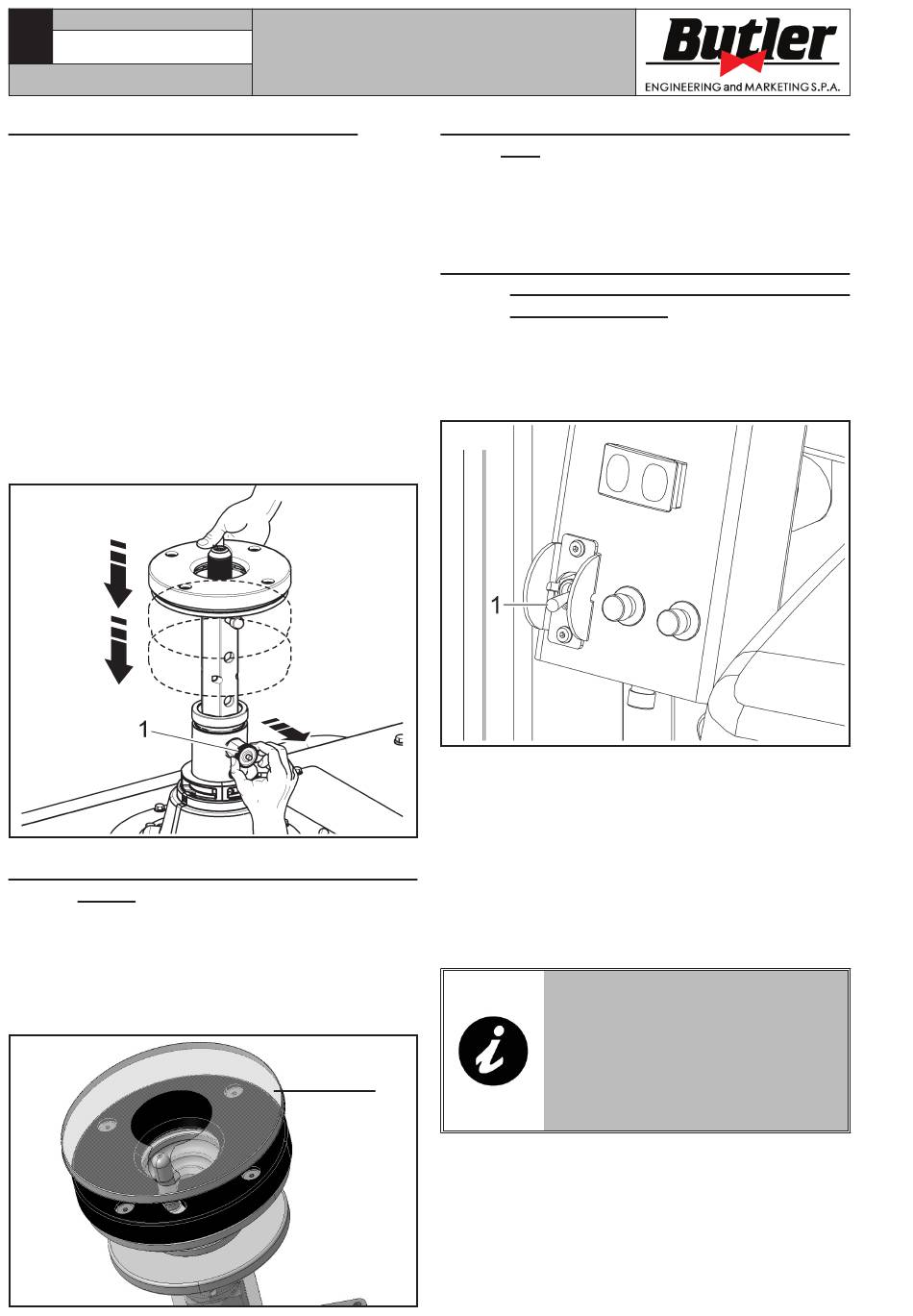

13.2.1 Höhenverstellung vor Spindel
Die Spindel mit Zentralersperrung hat 3 andere Hö-
hearbeitplatzen, um die Benutzung einer weitesten
Auswahl von Räder zu erlauben. Durch ein System
von "Schnellauslösung", man kann die mobile Teile
der Spindel abziehen und das Flacheisen auf der ge-
wünschten Höhe verstellen.
Um die Höhe der zentralen Halterung einzustellen, den
Knauf nach Außen ziehen (Abb. 26 Pkt. 1) und das
Flacheisen der zentralen Halterung bis der gewünsch-
ten Höhe anheben oder senken.
Der Reifen ist positioniert im korrekte Weise mit die
Arbeitwerkzeuge.
Für Räder mit erhöhtem Off-set, die höhere Stellung
benutzen. Die genormte Räder die mittlere Höhe nor-
malerweise benutzen. Am Ende, wird die niedrigste
Höhe für die Räder mit umgekehrtem "Drop-center"
angezeigt.
Abb. 26
13.2.2 Schutz des Tellers für Rückseite der
Reifen
Sollten die Reifen auf ihrer Rückseite verwendet
werden, auf die Gummiplattform einen Schutz aus
transparentem Plastik (Auf Anfrage lieferbarer) legen
(Abb. 27 Pkt. 1). Ein häufiges Wechseln ist empfeh-
lenswert, auf jeden Fall aber ist er auszutauschen,
wenn er sichtbar beschädigt ist (siehe Abb. 27).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
13.3 Auswuchten und Demontage des Rei-
Es gibt zwei verschiedene Betriebsarten und zwar:
1. Automatisch (vom PC)
2. Standard (mit manuellen Befehlen)
13.3.1 Auswuchten und automatische
Nachdem das Rad auf der Spindel blockiert ist, geht
man wie folgt beschrieben vor:
1. Positionieren Sie den Schalter (Abb. 28 Pkt. 1)
auf "AUTO".
Abb. 28
2. In dem PC (Abb. 1 und 2 Pkt. 12) die Daten des
Reifens eingeben oder sie in der Datenbank einfüt-
tern (wenn die Kombination Felge/Reifen nicht in der
Datenbank des PCs anwesende ist, ist es möglich,
sie zu erstellen: den Verfahren in Absatz "11.2.3
Speicherung der Kombination Felge/Reifen in
der Datenbank") beschriebene folgen.
3. Folgen Sie den im Absatz "11.2.5 Demontage des
Reifens im Modus "AUTO" (vom PC)" beschrie-
benen Arbeitsgängen.
Abb. 27
1
fens
Demontage des Reifens im Modus

"AUTO" (vom PC)

JEDERZEIT KANN DER BEDIE-
NER DURCH BLOCKIERUNG DER
AUTOMATISCHEN BETRIEBSART
EINGREIFEN, UM DANN VOM
PUNKT, AN DEM ER GESTOPPT
HAT, FORTZUFAHREN, OHNE VOM
BEGINN DES ZYKLUS ERNEUT
STARTEN ZU MÜSSEN.
