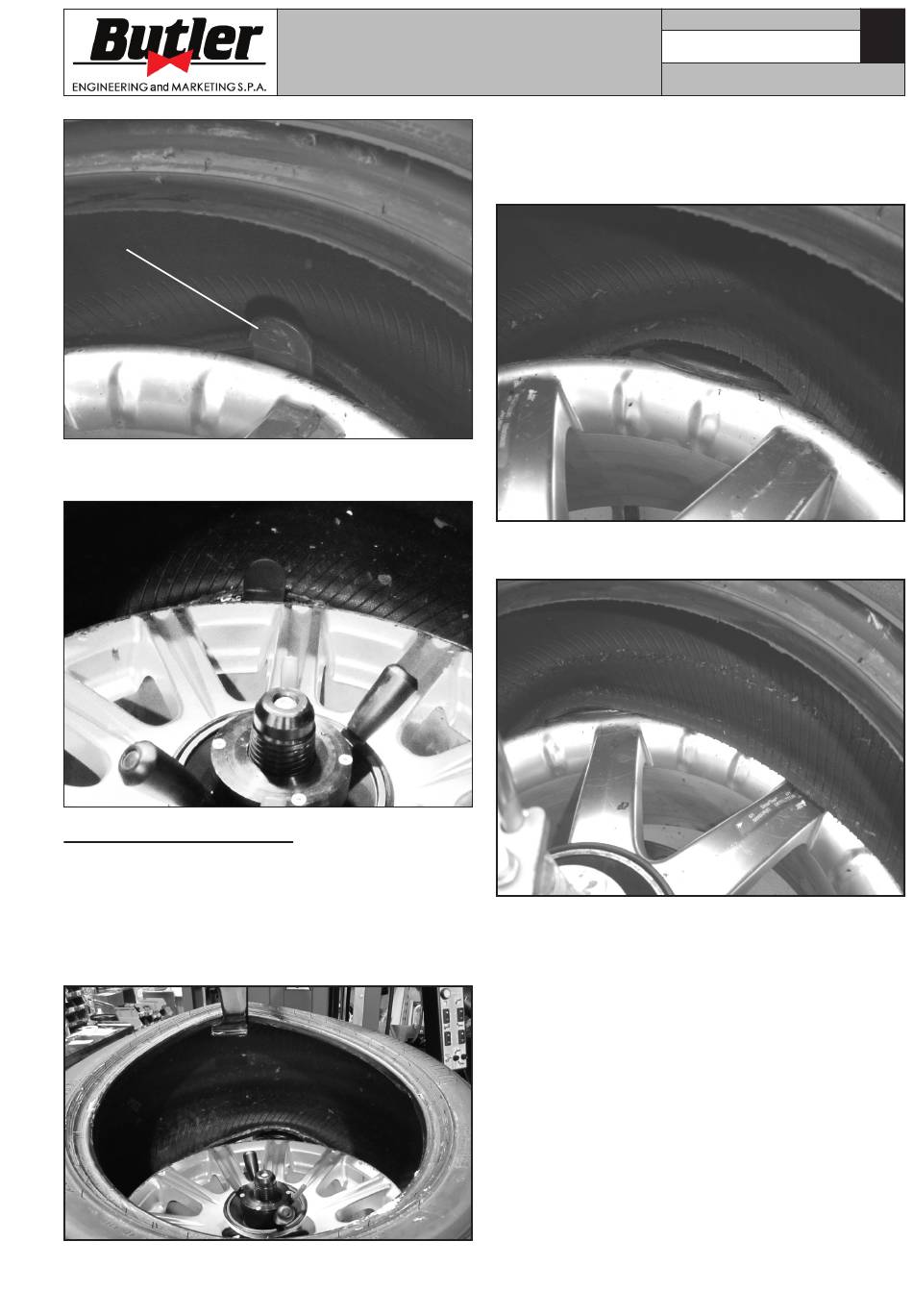

Abb. 38
1
16. Die Spindel bis zum vollständigen Ausbau des
Reifens im Uhrzeigersinn drehen (siehe Abb. 39).
Abb. 39
Ausbau des unteren Wulstes
Um den unteren Wulst auszubauen, kann man als
Alternative die untere Rolle verwenden. Das Werkzeug
anheben und aus dem Arbeitsbereich entfernen.
17. Die Rolle und den Reifen bis zur Übereinstimmung
mit dem Felgenrand (siehe Abb. 40) mit den
Knopf (Abb. 14 Pkt. E) anheben.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
18. Anschließend die Rolle mit dem entsprechenden
19. Anschließend drehen und den Wulst fertig ausbau-
Abb. 42
Abb. 40
Seite 34 von 67
Befehl (Abb. 14 Pkt. E) nach vorne bewegen, so
dass sie sich zwischen Felgenrand und unteren
Wulst (siehe Abb. 41) schiebt.
Abb. 41
en (siehe Abb. 42).
