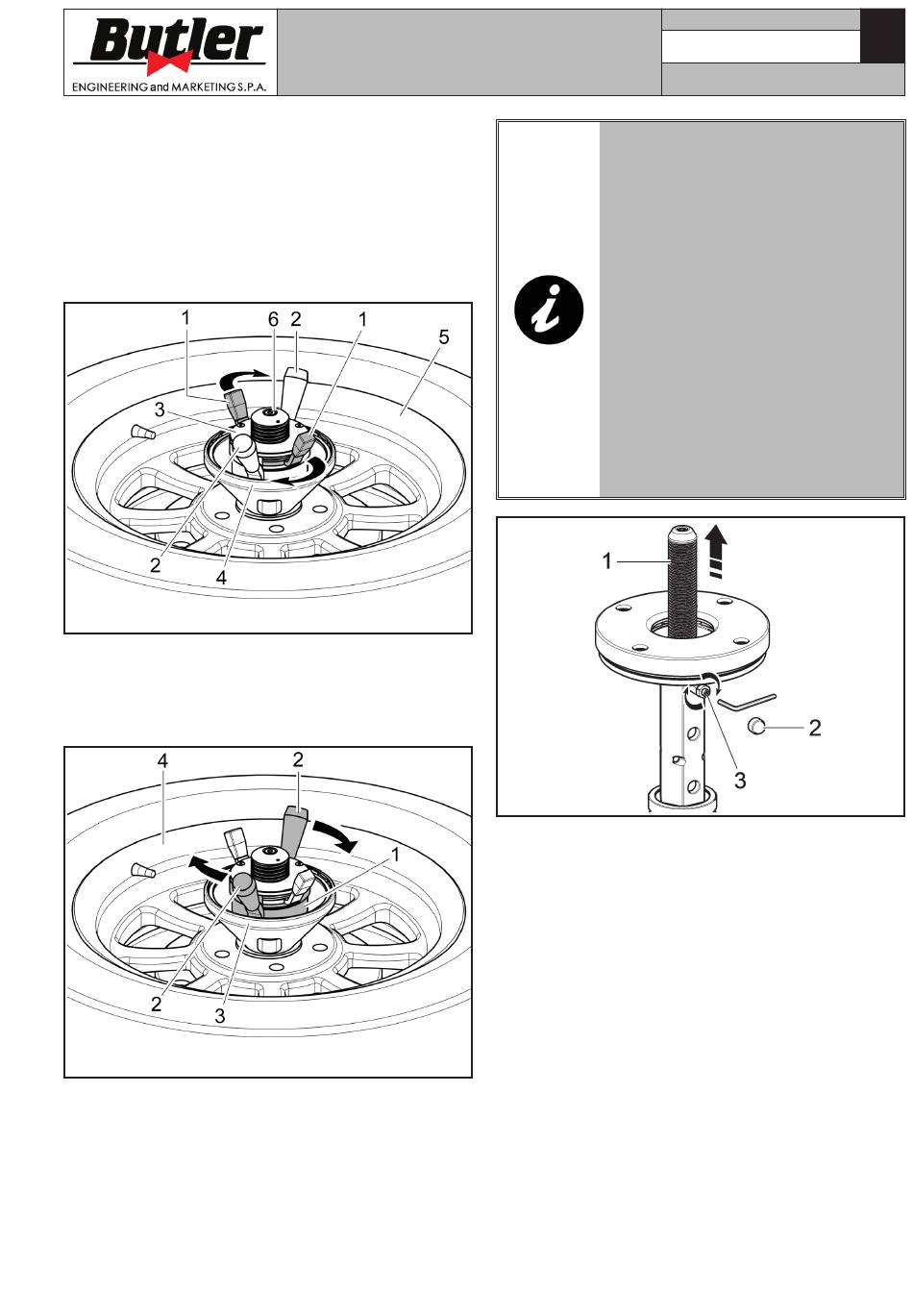

5 - Die bestimmten kleinen inneren Hebel (Abb. 24A
Pkt. 1) im Uhrzeigersinn drehen, bis sie an die
externe Hebel (Abb. 24A Pkt. 2) zu rücken, um
die Stoppnutmutter zu entblocken. Die Nutmut-
ter (Abb. 24A Pkt. 3) und den Kegel (Abb. 24A
Pkt. 4) an die Felge (Abb. 24A Pkt. 5) rücken. Die
kleine innere Hebel (Abb. 24A Pkt. 1) freigegeben,
um die Nutmutter auf der Gewindewelle zu sperren
(Abb. 24A Pkt. 6).
Abb. 24A
6 - Die Nutmutter (Abb. 24B Pkt. 1) im Uhrzeiger-
sinn mit die externen Hebel (Abb. 24B Pkt. 2)
drehen, bis der Kegel (Abb. 24B Pkt. 3) auf der
Felge (Abb. 24B Pkt. 4) vollkommen befestigter
ist.
Abb. 24B
7 - Am Ende der Vorrichtungen, die Nutmutter ent-
blocken, den Kegel mit den externen Hebeln zuerst
lockern, dann Ring und der Kegel aus der Felge mit
den kleinen Hebeln entfernen.
Die Stoppnutmutter auf seinem Aktivierungsträger
wieder stellen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Seite 30 von 67
WENN DAS PNEUMATISCHE SYS-
TEM FÜR DAS HEBEN DER ZEN-
TRALEN GEWINDEWELLE NICHT
FUNKTIONIERT, HEBEN SIE DIE
ZENTRALE WELLE
Pkt. 1) BIS IHRE HÖCHSTHÖHE,
DEN SCHUTZSTÖPSEL ENTFER-
NEN (Abb. 25 Pkt. 2) UND DEN
ZAPFEN (Abb. 25 Pkt. 3) FEST-
ZIEHEN, UM DIE WELLE IN „VÖL-
LIG ANGEHOBENE" STELLUNG ZU
BLOCKIEREN.
WENN DIE REPARATUR AUSGE-
FÜHRT WIRD, LÖSEN SIE DEN
ZAPFEN, UM DEN KORREKTE
BETRIEB DER PNEUMATISCHEN
VORRICHTUNG FÜR DAS HEBEN
DER GEWINDEWELLE WIEDER-
HERZUSTELLEN.
Abb. 25
