Beleuchtung; Änderung Des Arbeitsbereichs - Butler Capture 4 Betriebsanleitung

7104-M007-4_B
D
Seite 15 von 67
CAPTURE 4 - CAPTURE 4 FI

10.2 Beleuchtung

Die Maschine bedarf für die normalen Arbeitsvorgänge
keiner eigenen Beleuchtung. Sie muss jedoch an einem
ausreichend beleuchteten Ort benutzt werden.
Im geringe Beleuchtungsfall sind Lampen mit einer
Gesamtleistung von 800/1200 Watt zu verwenden.
10.3 Änderung des Arbeitsbereichs
Die Maschine ist bei Lieferung dafür gerüstet, auf Räder
mit einem Durchmesser von max. 50" und einem Felgen-
durchmesser (10" - 30") in Betrieb zu gehen. Außerdem
ist die Möglichkeit vorgesehen, die Werkzeugsäule zu be-
wegen, um den Arbeitsbereich von 52" (mit Felgendurch-
messer 12" - 32") und bis zu 54" (mit Felgendurchmesser
14" - 34") auszudehnen (siehe Abb. 12).

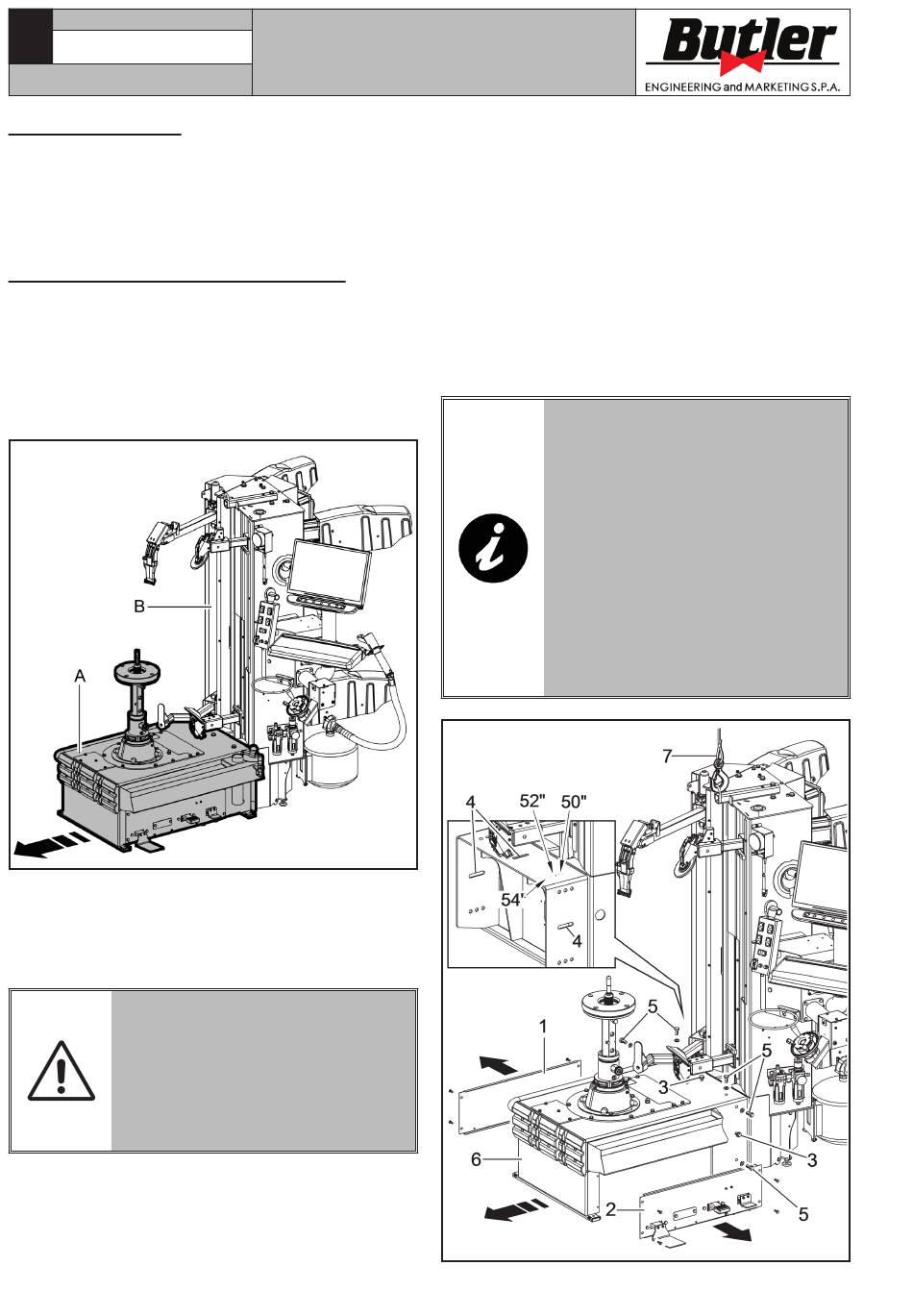

Abb. 12
Die Säule lässt sich bewegen durch Lockern der Befes-
tigungsschrauben der Grundplatte (Abb. 12 Pkt. A)
an der Säule (Abb. 12 Pkt. B) und die Grundplatte
(Abb. 12 Pkt. A) in den passenden Ösen bis der er-
forderten Messung gleiten lassen.
SICH VERGEWISSERN, DASS DIE
SÄULE DES REIFENABMONTIE-
RERS MIT HILFE EINES SEILS
STABILISIERTE IST , INDEM MAN
ES MIT EINEM FLASCHENZUG FI-
XIERT, DER AN DEM DAFÜR VOR-
GESEHENEN QUERTRÄGER EIN-
GEHÄNGT IST (ABB. 13 PKT. 7).
1. Die seitliche Gehäuse der Maschine (Abb. 13
Pkt. 1-2) entfernen.
2. Die Schrauben (Abb. 13 Pkt. 3) und die Muttern
lösen, die den zentralen Ösen entsprechen (Abb. 13
Pkt. 4), dabei darauf achten, die Muttern nicht von
ihren jeweiligen Schrauben zu lösen.
3. Die übrigen sechs Schrauben entfernen (Abb. 13 Pkt. 5).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
4. Die Grundplatte (Abb. 13 Pkt. 6) in die gewünsch-
te Position (auf 52" oder 54") verrücken und sich
gegebenenfalls mit der Hubvorrichtung behelfen
(Abb. 13 Pkt. 7).
5. Mit dem Verschluss der drei Schrauben (Abb. 13
Pkt. 3) der Grundplatte mit einem Paar gleich 80
Nm fortfahren.
6. Die sechs Schrauben positionieren (Abb. 13
Pkt. 5), die vorher entfernt wurden und mit ihrer
Befestigung an den Seitenwänden der Grundplatte
mit einem Paar gleich 80 Nm fortfahren.
7. Die seitliche Gehäuse der Maschine (Abb. 13
Pkt. 1-2) erneut montieren.
Abb. 13
NACH ENDE DER MONTAGE DIE
KO R R E K T E S T E L LU N G D E R
WERKZEUGE ÜBERPRÜFEN. ZU
DIESEM ZWECK EINE FELGE AUF
DER SPINDEL ZENTRIEREN UND
FIXIEREN. SICH DABEI MIT DEM
UNTEREN ABDRÜCKERARM BE-
HELFEN UND KONTROLLIEREN,
DASS DER ABSTAND ZWISCHEN
ROLLE UND FELGENRÄNDERN
(UNTEN UND OBEN) SO GUT
WIE IDENTISCH IST. WENN DAS
NICHT GESCHIEHT, DIE ARBEITS-
SCHRITTE AB PUNKT 1 WIEDER-
HOLEN.
