11.4 Pedalsteuerung (siehe Abb. 16)

Das "Pedal A" hat zwei Arbeitsstellungen mit gehal-
tenen Betätigung. Eine Druck nach unten bewirkt
eine Rotationsbewegung im Uhrzeigersinn des Spin-
delsmotors. Wenn das Pedal nach oben bewirkt die
entgegengesetzte Bewegung.
IST ES MÖGLICH NUR IM UHR-
ZEIGERSINN DIE GESCHWINDIG-
KEIT DES SPINDELSATZES BIS
DIE HÖCHSTGESCHWINDIGKEIT
DURCH DEN FORTLAUFENDEN
DRUCK AUF DEM PEDAL DAU-
ERND MESSEN AB.
"Pedal B" hat je nach der vorliegenden Maschinenaus-
führung eine andere Funktion.
Version mit Aufpumpen mit Manometer
Das Aufpumppedal hat bei dieser Ausführung nur eine
Funktion. Beim Niedertreten desselben wird Druckluft
mit einem kontrollierten Druck ausgegeben (max. 4,2
± 0,2 bar 60 PSI).
Version mit Tubeless-Aufpumper
Das Aufpumppedal weist zwei Funktionen auf. Die Aus-
gabe von Druckluft mit einem kontrollierten Höchst-
druck, wie bei der vorausgehenden Ausführung, und
als zweite Funktion die Ejektion eines Luftstrahls aus
dem Aufpumpdüse zur Unterstützung des Abdrückens
des Reifens.
Freigabepedal "C"
Dies ist ein Pedal, das im automatischen Betrieb
"AUTO" (vom PC) die Maschine autorisiert, in auto-
matischem Zyklus zu arbeiten. Wenn man es loslässt,
stoppt die Maschine sofort.
Die Maschine kann auch in Abhängigkeit von geplanten
Unterbrechungen gestoppt werden: in diesem Fall ist es
notwendig, das Freigabepedal loszulassen und erneut
schnell zu drücken und dies entspricht dem „Start"
von der Konsole.
DAS PEDAL IST NICHT IM MODUS
"MAN" UND "AUTO" AKTIV, DA
MAN NUR DEN MODUS "AUTO",
DER VOM PC KONTROLLIERT
WIRD, VERWENDET.
BEDIENUNGS- UND
WARTUNGSHANDBUCH

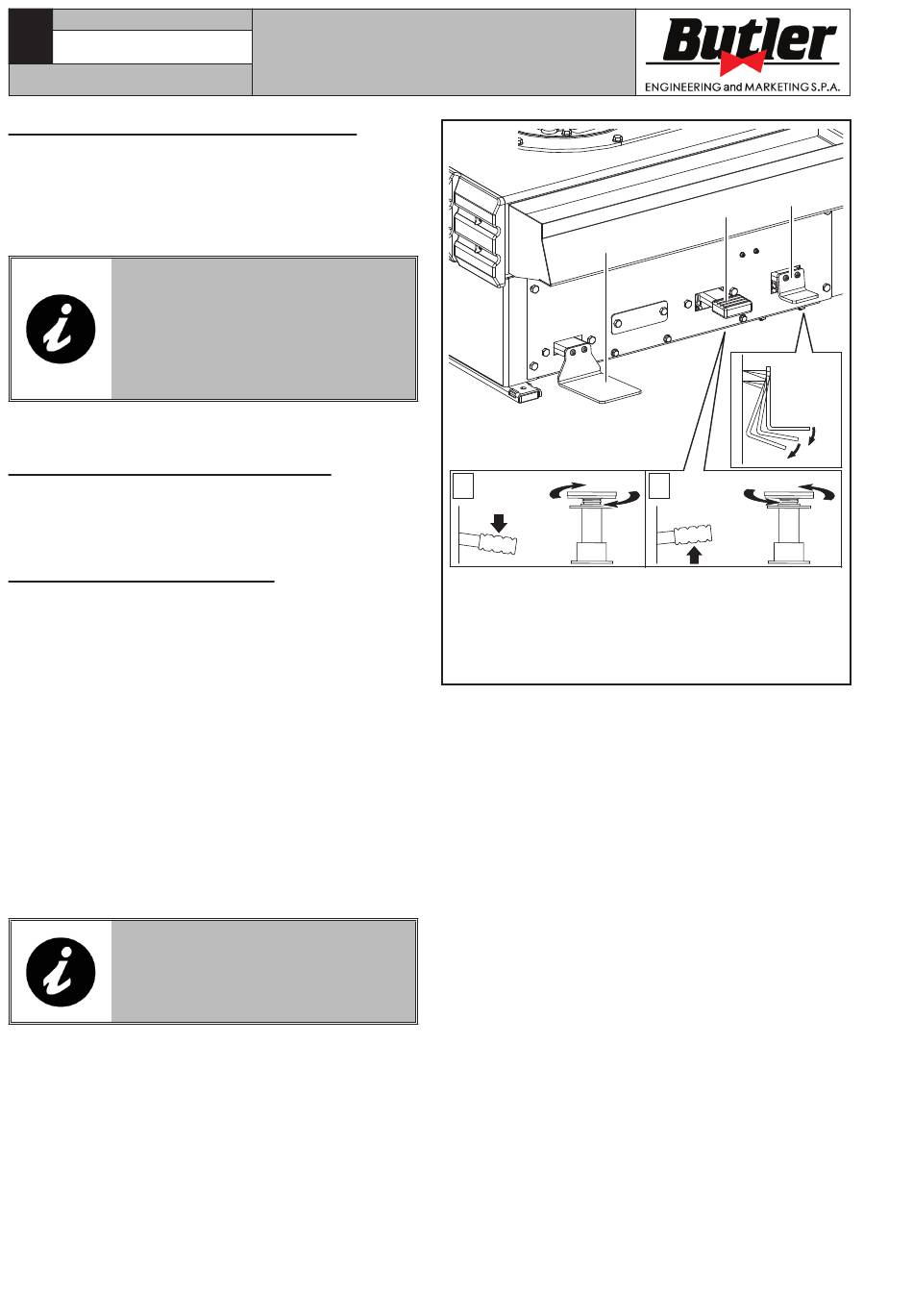

Abb. 16
1
LEGENDE (Pedal Pkt. B)
Pkt. 1 - Pneumatische Aufpumpen mit Manometer
Pkt. 2 - Pneumatische Aufpumpen mit Manometer
C
2
+ Aufpumpdüse
B
A
0
1
2
