CAPTURE 4 - CAPTURE 4 FI

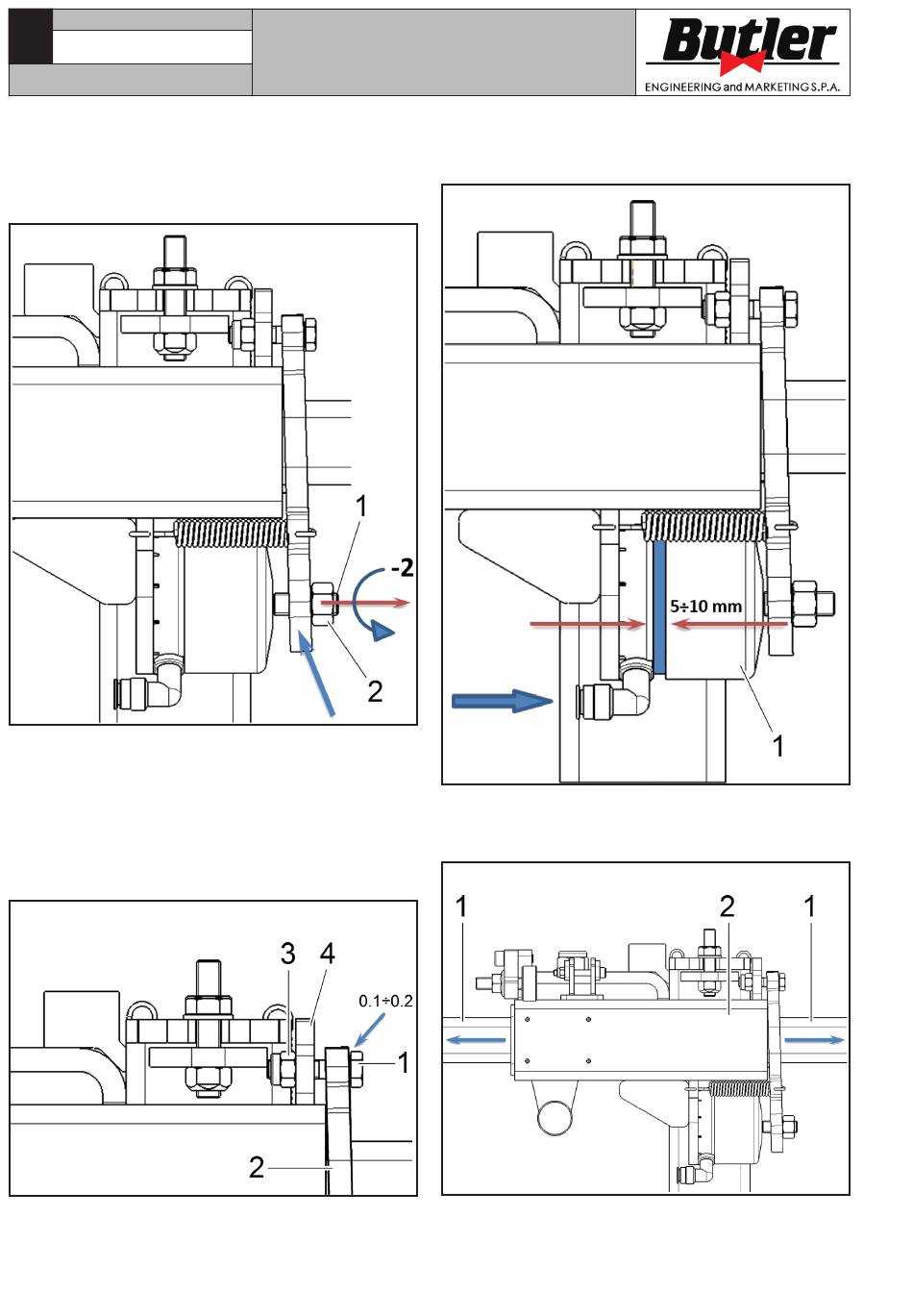

d. Vor am Punkt (c) erreichten Stellung, den Einstell-
zapfen der Sperrvorrichtung im Gegenuhrzeiger-
sinn durch 2 völligen Umdrehungen abschrauben
(Abb. 58 Pkt. 1) und die passende Gegenmutter
spannen (Abb. 58 Pkt. 2).
e. Die Drehpunktschraube (oder Schrauben) wieder
drehen (Abb. 59 Pkt. 1) um das 0.1 ÷ 0.2 mm
Spiel zwischen der Sperrvorrichtung (Abb. 59
Pkt. 2) und dem Kopf der Drehpunktschrauben
(Abb. 59 Pkt. 1) wiederherzustellen, damit die
Mutter (Abb. 59 Pkt. 3) in völlige Halterungstel-
lung auf der Einstellplatte positionieren (Abb. 59
Pkt. 4).
Abb. 59
BEDIENUNGS- UND
WARTUNGSHANDBUCH
f. Den Zylinder (Abb. 60 Pkt. 1) antreiben, damit es
mit Druckluft versorgen, und sich versichern, dass
sein Lauf innerhalb 5 ÷ 10 mm lege.
Abb. 60
Abb. 58
g. Den Zylinder ablassen und sich versichern, dass
der Arm (Abb. 61 Pkt. 1) in seiner Führung frei
gleite (Abb. 61 Pkt. 2).
Abb. 61
h. Punkte (f) und (g) dreimal mindestens wiederholen.
