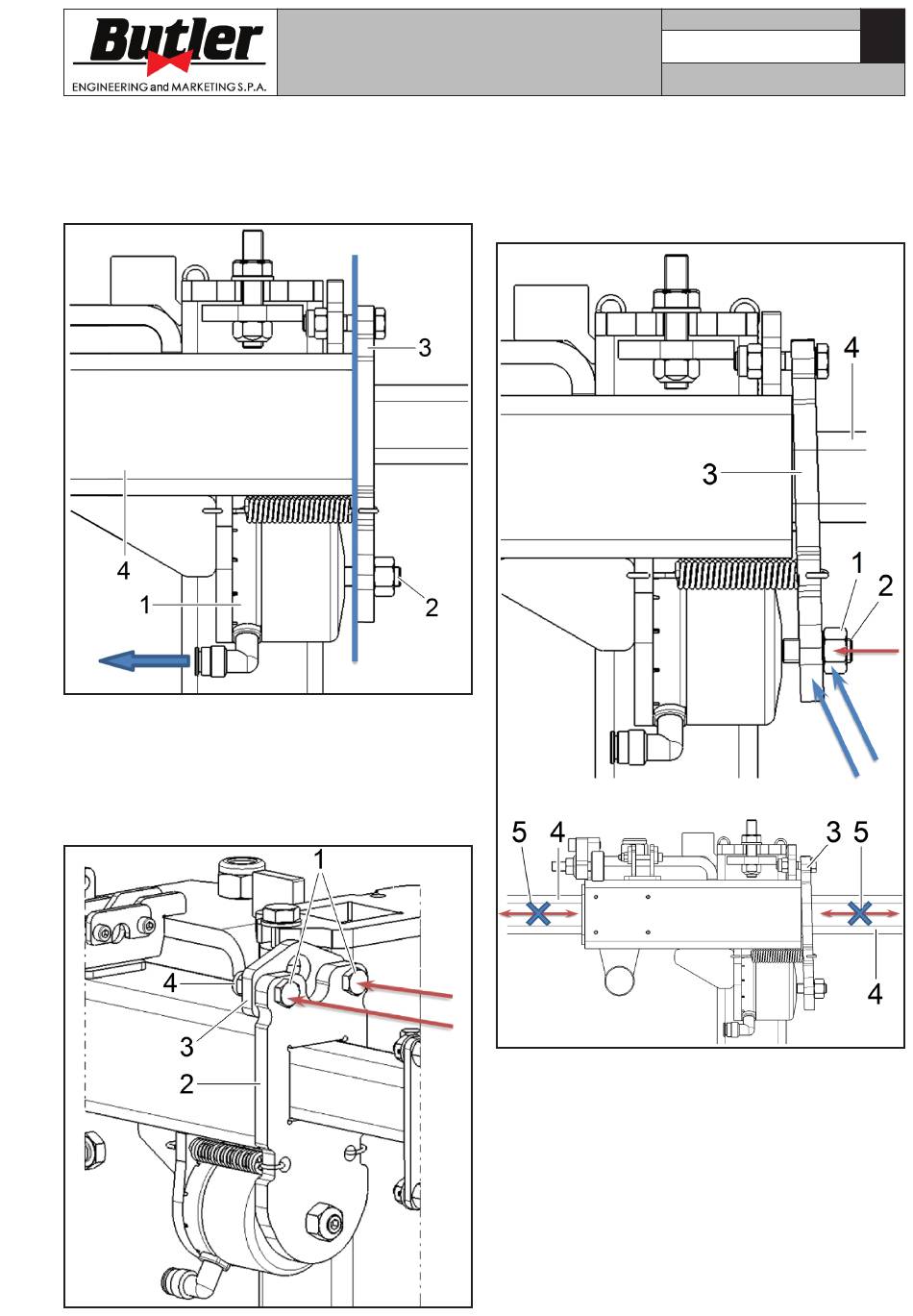

a. Die Druckluft vom Zylinder (Abb. 55 Pkt. 1) der
Sperrvorrichtung ablassen. Die Sperrvorrichtung
(Abb. 55 Pkt. 3) wieder auf Anschlag auf der Halte-
rungsfläche der Führung bringen (Abb. 55 Pkt. 4),
damit den Einstellzapfen drehen (Abb. 55 Pkt. 2).
Abb. 55
b. Die Drehpunktschraube (oder Schrauben) (Abb. 56
Pkt. 1) völlig schrauben, aber ohne sie anzuspan-
nen, nur in Annäherung, mit einem Spiel von 0.1 ÷
0.2 mm zwischen der Sperrvorrichtung (Abb. 56
Pkt. 2) und der Einstellplatte (Abb. 56 Pkt. 3),
damit die Mutter (Abb. 56 Pkt. 4) in völlige Halte-
rungstellung auf der Einstellplatte positionieren.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
c. Die Gegenmutter (Abb. 57 Pkt. 1) des Einstell-
Abb. 56
Seite 40 von 67
CAPTURE 4 - CAPTURE 4 FI
zapfens (Abb. 57 Pkt. 2) lösen. Dann, den Zapfen
schrauben (Abb. 57 Pkt. 2) bis der Blockierung
der Sperrvorrichtung (Abb. 57 Pkt. 3) auf den Arm
(Abb. 57 Pkt. 4), der blockiert sich befindet (Abb.
57 Pkt. 5).
7104-M007-4_B
D
Abb. 57
