14.0 NORMALE WARTUNGSARBEITEN

BEVOR IRGEND EINE NORMAL-
WARTUNG ODER EINSTELLUNG
DURCHGEFÜHRT WIRD, POSITIO-
NIEREN SIE DEN GENERALSCHAL-
TER AUF "0" , MUSS DIE MASCHI-
NE VON DER STROMVERSOR-
GUNG ABGETRENNT, D.H. DER
STECKER AUS DER STECKDOSE
GEZOGEN WERDEN. AUSSERDEM
IST ZU PRÜFEN, DASS ALLE MO-
BILEN TEILE STILLSTEHEN.
VOR JEDES WARTUNGSVERFAH-
RENS, SICH VERSICHERN, DASS
KEIN RAD AUF DER SPINDEL GE-
SPERRT IST.
Zur Gewährleistung der Wirksamkeit der Maschine
und ihres korrekten Betriebs sind in Befolgung der
im Folgenden wiedergegebenen Wartungshinweise,
eine tägliche oder wöchentliche Reinigung und die
wöchentliche normale Wartung unverzichtbar.
Diese Reinigungs- und Wartungsarbeiten müssen von
befugtem Personal unter Beachtung der im Folgenden
wiedergegebenen Anweisungen durchgeführt werden.
• Die Maschine mit einem Staubsauger von Reifenstaub
und sonstigen Materialresten befreien.
NICHT MIT DRUCKLUFT ABBLASEN.
• Zur Reinigung des Druckreglers keine Lösungsmittel
verwenden.
• Der Konditionierungssatz ist mit einem automa-
tischen Unterdruckablass ausgestattet, insofern
bedarf es keinerlei manuellen Einsatzes seitens des
Bedieners (siehe Abb. 52).

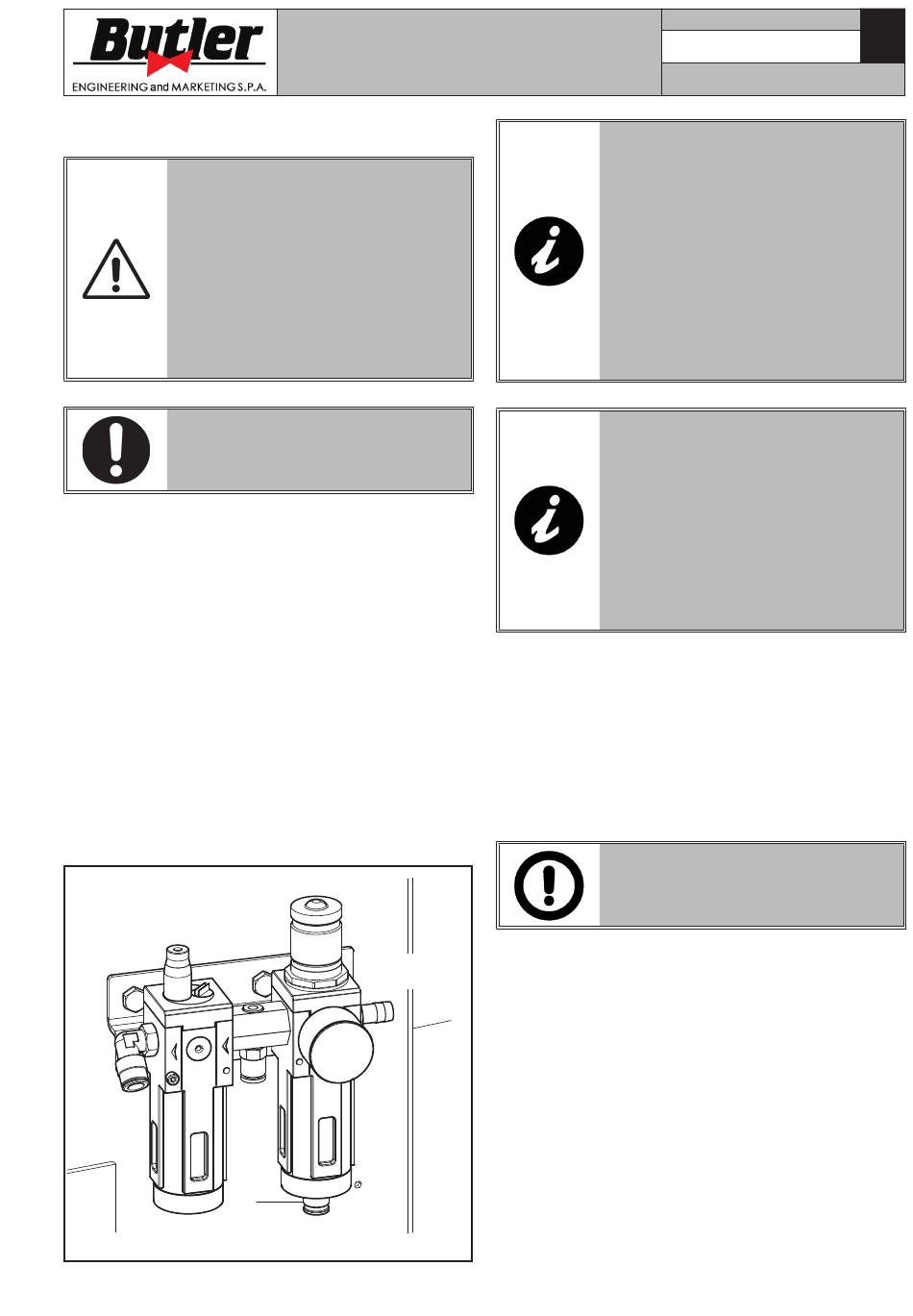

Abb. 52
SCHMIERVORRICHTUNG
BEDIENUNGS- UND
WARTUNGSHANDBUCH
DRUCK REGLER
LUFT
ZUFUHR
1
UNTERDRUCKABLASS
HALB AUTOMATISCHER
UM EINE GUTE ZWECKMÄSSIG-
KEIT ZU GARANTIEREN UND DIE
ANWESENHEIT VON KONDENS-
WASSER IN DEN SÄTZE VON LUFT-
AUFBEREITUNG MIT HALB AUTO-
MATISCHEN ABLASS ZU VERHIN-
DERN, MAN MUSS DIE STELLUNG
DES UNTER DEM VERSCHLUSS
VENTILS (ABB. 52 PKT. 1) KONT-
ROLLIEREN. UM EINE KORREKTE
ABLASSFUNKTION ZU ERLANGEN,
MUSS DER VERSCHLUSS RICHTIG
GEDREHT WERDEN.
FÜR EINE LÄNGERE LEBENSDAU-
ER DES FILTERS UND DER ANDE-
REN PNEUMATISCH ANGETRIEBE-
NEN MASCHINENORGANE, MUSS
ES SICHERGESTELLT WERDEN,
DASS DIE EINGANGSLUFT:
• KEINE SCHMIERÖL VOM KOM-
PRESSOR;
• KEINE FEUCHTIGKEIT;
• KEINE VERUNREINIGUNGEN
ENTHÄLT.
• Regelmäßig, jede Monat wenigstens, die Arme der
Abdrückrollen und der Werkzeuge schmieren.
• Sofort alle abgenutzten Teile, Abdrückrollen, Mon-
tagewerkzeuge auswechseln.
• Wöchentlich und/oder wenn notwendig muss der
Öltank nachgefüllt werden. Dazu ist die entsprechen-
de Einfüllöffnung zu verwenden, die sich auf dem
Schmierfilter befindet und mit einem Stopfen oder
einer Schraube verschlossen ist.
DIESER VORGANG DARF NICHT
DURCH AUSSCHRAUBEN DES
S C H M I E R F I LT E R B E C H E R S
DURCHGEFÜHRT WERDEN.
• Die Benutzung eines Öls auf synthetischer Basis kann
den Druckregelungsfilter beschädigen.
