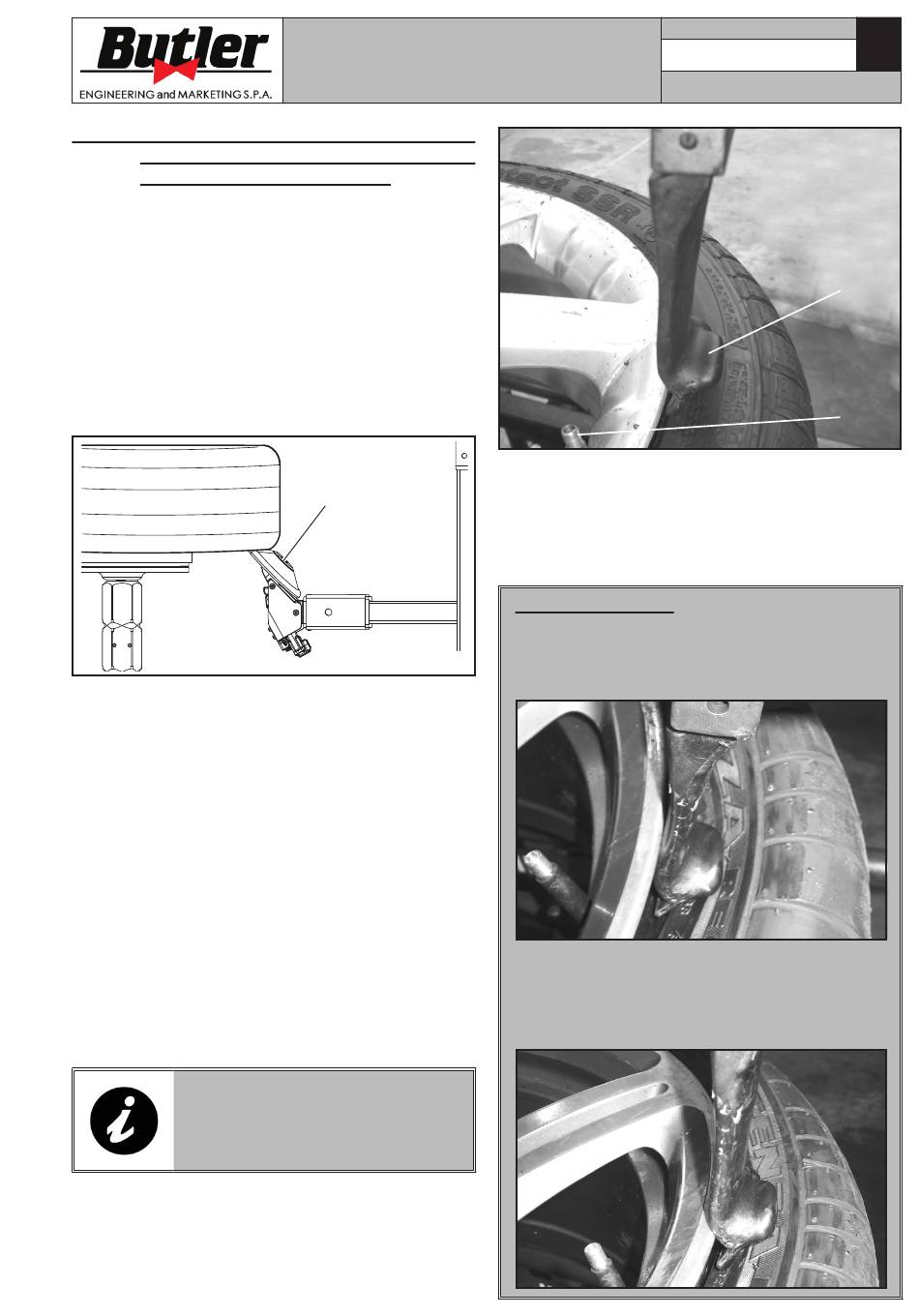

Auswuchten Und Automatische Demontage Des Reifens Mit Manu- Ellen Befehlen (Im Modus "Man") - Butler Capture 4 Betriebsanleitung

13.3.2 Auswuchten und automatische De-
montage des Reifens mit manuellen
Befehlen (im Modus "MAN")
Nachdem das Rad auf der Spindel blockiert ist, geht
man wie folgt beschrieben vor:
1. Positionieren Sie den Schalter (Abb. 28 Pkt. 1)
auf "MAN".
2. Positionieren Sie mit den manuellen Befehle die
obere Abdrückrolle (Abb. 1 und 2 Pkt. 3) an den
Rand der Felge.
3. Aktivieren Sie die Drehung des Rades im Uhrzei-
gersinn.
4. Die untere Rolle (Abb. 29 Pkt. 1) mit dem Knopf
(Abb. 14 Pkt. E) annähern.
5. Den Reifen im Uhrzeigersinn drehen, das Freigabepe-
dal (Abb. 16 Pkt. A) herunter drücken und gleich-
zeitig Knopf (Abb. 14 Pkt. E), solange betätigen, bis
ausreichend Platz vorhanden ist, um die Rolle mit
der manuellen Nocke nach vorne zu bewegen. Die
untere Nocke betätigen, dafür den Knopf (Abb. 14
Pkt. C) drücken und mit dem Abdrücken fortfahren
bis der Arbeitsschritt abgeschlossener ist.
6. Nach Beendigung des Abdrückens des unteren Teils
die untere Rolle in Ruhestellung bringen, dafür den
Knopf (Abb. 14 Pkt. E) drücken. Die Rolle zieht
sich automatisch zurück und annulliert den Fortgang
der Nocke. Dieser Automatismus gilt für beide Arme.
7. Die Felge drehen, bis die Ventil direkt rechts von
der Rolle positioniert wird.
8. Sich für das Abdrücken des oberen Randes die glei-
chen Arbeitsschritte wiederholen, die eben beschrieben
wurden. Diesmal verwendet man dafür die jeweiligen
Knöpfe für die obere Rolle (Abb. 14 Pkt. B und F).
SOLANGE SICH DIE BEIDEN OBE-
RE UND UNTERE ROLLE NICHT ZU-
RÜCKGEZOGEN HABEN, IST EINE
NEUE EINSTELLUNG DES DURCH-
MESSERS NICHT MÖGLICH.
Nach dem Abdrücken beider Wülste wird der Reifen
abgezogen.
9. Drücken Sie das Freigabepedal (Abb. 16 Pkt. A),
um das Rad im Uhrzeigersinn zu drehen bis sich
der Ventilschaft in Übereinstimmung mit der oberen
Abdrückrolle (Abb. 30 Pkt. 1) befindet.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
1
Abb. 29
10. Das obere Werkzeug (Abb. 30 Pkt. 2) in Überein-
stimmung mit dem Felgenrand in Stellung bringen,
dafür den vorgesehenen Befehl (Abb. 14 Pkt. H)
betätigen (Absenken oberes Werkzeugs) (siehe
Abb. 32). Während dieser Phase sich in einem Be-
reich des Reifens stellen, der bereits abgedrückt ist.
Räder mit Fender
Mit diesem Reifen, können einigen Fällen gesche-
hen, wo der Fender dem Oberwerkzeug nicht
gestattet um zwischen Felge und Reifen sich ein-
zusetzen (wie in Abb. 31 wiedergegeben).
In diesen Fällen, lassen Sie das Rad im Uhrzeiger-
sinn drehen und üben einen leichte Druck mit dem
Werkzeug aus, wie in Abb. 32 wiedergegeben. Falls
es Fenders mit besonderen Formen gibt, lassen Sie
das Rad gegen den Uhrzeigersinn drehen.
Abb. 32
7104-M007-4_B
Seite 32 von 67
CAPTURE 4 - CAPTURE 4 FI
Abb. 30
2
1
Abb. 31
D
