Butler CAPTURE 4 Betriebsanleitung Seite 3

7104-M007-4_B
D
Seite 3 von 67
CAPTURE 4 - CAPTURE 4 FI

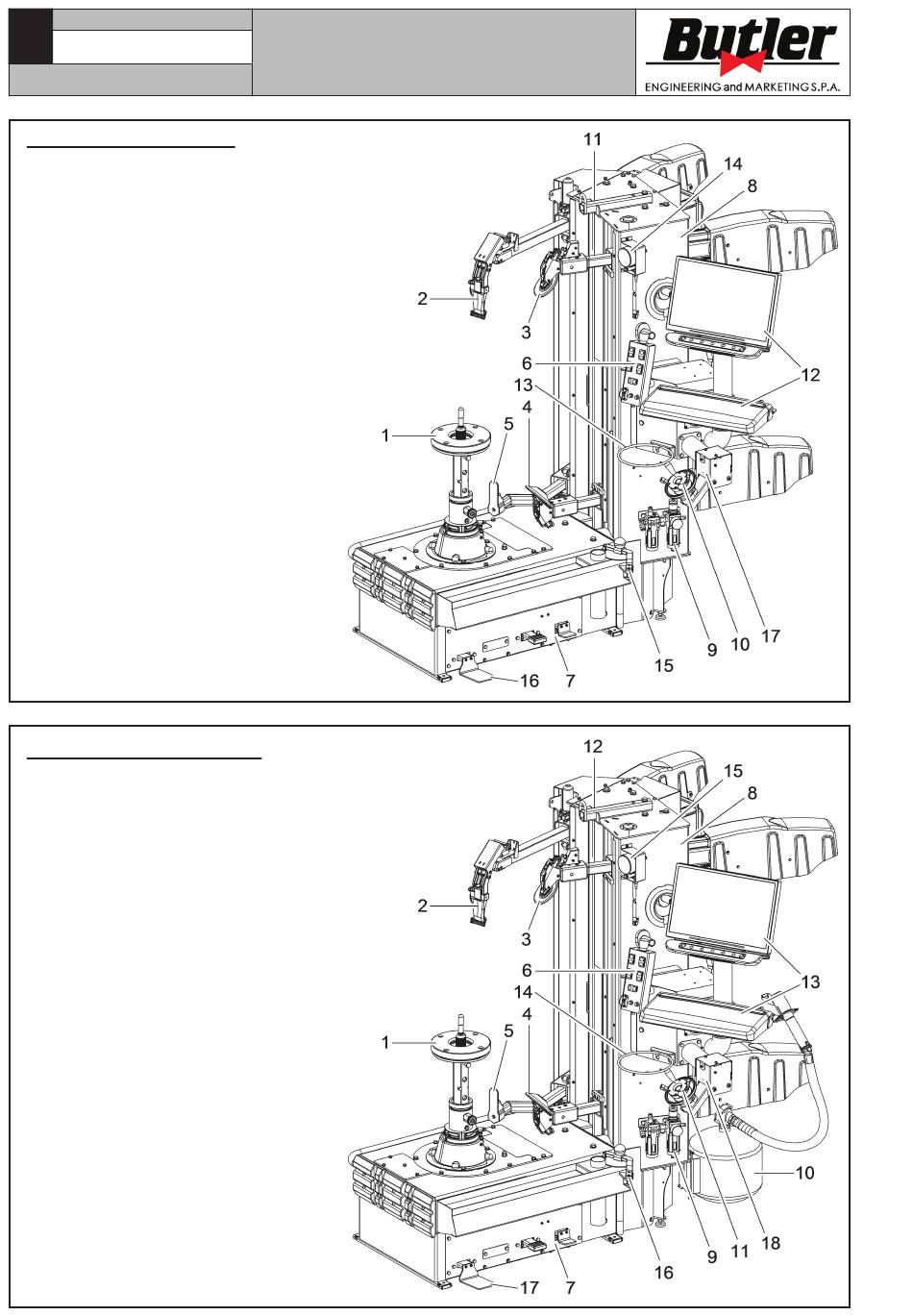

ABB. 1 - CAPTURE 4
LEGENDE
1 – Reifenhalterung
2 – Oberes Werkzeug
3 – Obere Rolle
4 – Untere Rolle
5 – Unteres Werkzeug
6 – Multifunktions- Konsole
7 – Pedalleiste
8 – Komplette Säule
9 – Filter zur Luftvorbereitung
10 – Stoppnutmutter
11 – Hubsvorrichtung
12 – Konsole
13 – Stützring der Montagepaste
14 – Fußbetriebene Aufblasvorrichtung
15 – Mitnehmer
16 – Pedal zur Freigabe der Operationen
17 – Aktivierungsträger
ABB. 2 - CAPTURE 4 FI
LEGENDE
1 – Reifenhalterung
2 – Oberes Werkzeug
3 – Obere Rolle
4 – Untere Rolle
5 – Unteres Werkzeug
6 – Multifunktions- Konsole
7 – Pedalleiste
8 – Komplette Säule
9 – Filter zur Luftvorbereitung
10 – Satz für Tubeless-Aufpumper
11 – Stoppnutmutter
12 – Hubsvorrichtung
13 – Konsole
14 – Stützring der Montagepaste
15 – Fußbetriebene Aufblasvorrichtung
16 – Mitnehmer
17 – Pedal zur Freigabe der Operationen
18 – Aktivierungsträger
BEDIENUNGS- UND
WARTUNGSHANDBUCH
