Butler CAPTURE 4 Betriebsanleitung Seite 29

7104-M007-4_B
D
Seite 29 von 67
CAPTURE 4 - CAPTURE 4 FI

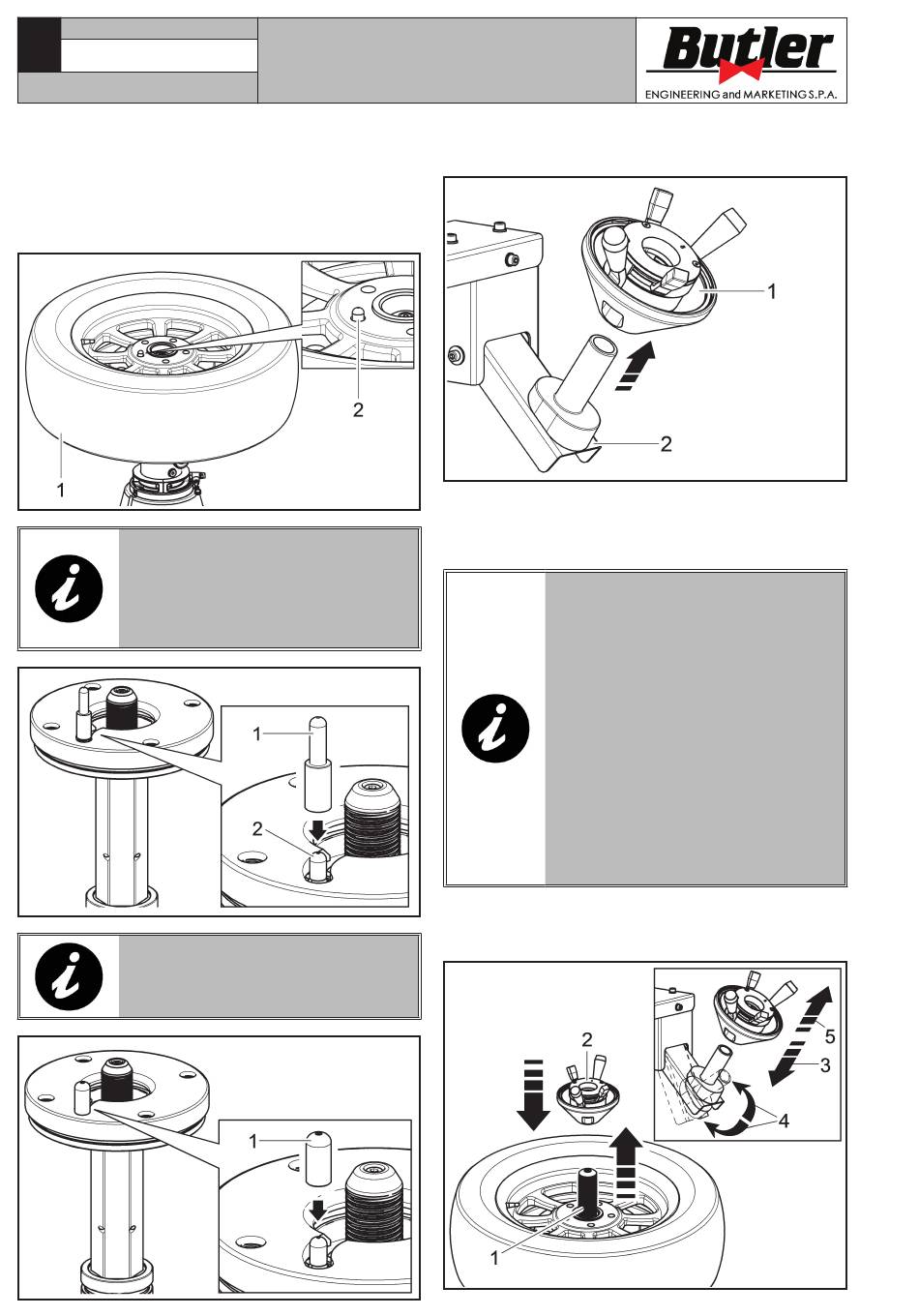

Folgen Sie beim Aufspannen des Rades den folgenden
Anweisungen:
1. Das Rad (Abb. 19 Pkt. 1) auf dem gummierten
Teller in Stellung bringen und dabei so vorgehen,
dass sich der Führungstift (Abb. 19 Pkt. 2) in ei-
nem der Bohrlöcher in der Nabe der Felge verhakt.
Abb. 19
SOLLTE DIE NABE DES RADS GE-
GENÜBER DEM FÜHRUNGSTIFT
ZU HOHE SEIN (ABB. 20 PKT. 2),
DIE MITGELIEFERTE MITNEH-
MENSVORRICHTUNG VERWEN-
DEN (ABB. 20 PKT. 1).
FÜR REIFEN MIT LEGIERTER
FELGE DEN VORGESEHENEN
PLASTIKSCHUTZ VERWENDEN
(ABB. 21 PKT. 1).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
2. Die Stoppnutmutter (Abb. 22 Pkt. 1) von dem
Aktivierungsträger ziehen (Abb. 22 Pkt. 2).
Abb. 22
3. Die Stoppnutmutter (Abb. 22 Pkt. 1) von dem
Aktivierungsträger (Abb. 22 Pkt. 2) ziehen, um
die zentrale Gewindewelle (Abb. 23 Pkt. 1) auto-
matisch bis die Höchsthöhe anzuheben.
Abb. 20
4 - Die Stoppnutmutter (Abb. 23 Pkt. 2) in auf der
Gewindewelle (Abb. 23 Pkt. 1) einstecken und
blockieren, wie folgt beschrieben wird.
Abb. 23
Abb. 21
INNERHALB EINER BESTIMMTEN
WERKZEIT, TRITT DIE GEWIN-
DEWELLE (Abb. 23 Pkt. 1) IN
IHREN SITZ WIEDER EIN. WENN
DIE STOPPNUTMUTTER NOCH
NICHT EINGESTECKT IST, KANN
MAN IHN WIEDER HERAUSHO-
LEN. UM DAS ZU TUN, SOLL MAN
DEN AKTIVIERUNGSTRÄGER
(Abb. 23 Pkt. 4) AKTIVIEREN
ODER WIEDER POSITIONIEREN
(Abb. 23 Pkt. 3) UND, DANN,
DIE (Abb. 23 Pkt. 5) STOPPNUT-
MUTTER VON SEINEM TRÄGER
WIEDER ENTNEHMEN,WIE AUF
ABB. 23 DARGESTELLT WIRD.
