Butler CAPTURE 4 Betriebsanleitung Seite 33

7104-M007-4_B
D
Seite 33 von 67
CAPTURE 4 - CAPTURE 4 FI
WÄHREND DIESES ARBEITSCHRIT-
TES DARAUF ACHTEN, DIE SEITE
DES REIFENS NICHT ZU ZERDRÜ-
CKEN. DEN WULST EINFETTEN
BEVOR DIE ROLLE WIEDER EIN-
GESETZT WIRD.

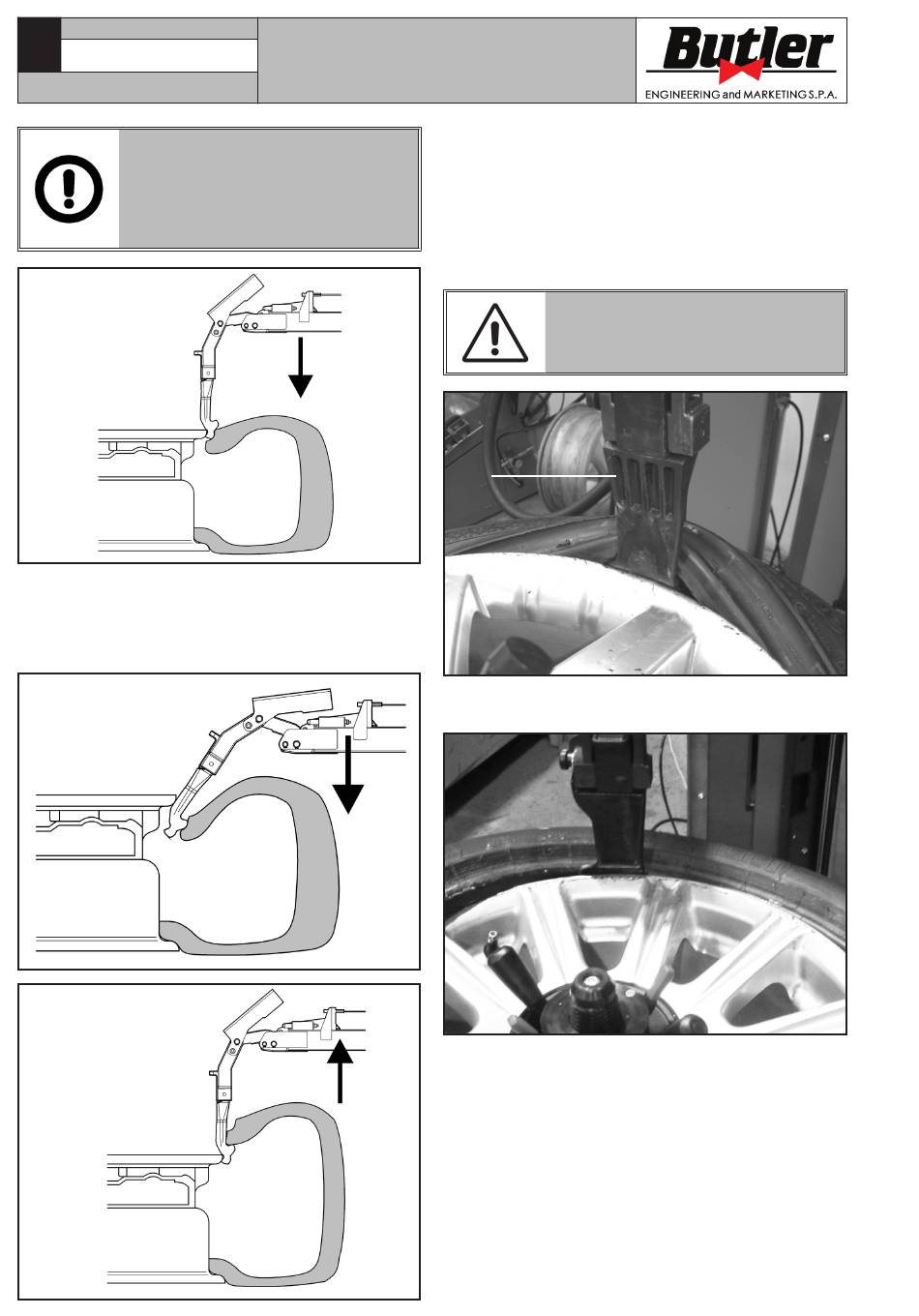

Abb. 33
11. Das Werkzeug nach vorne bewegen, so dass es sich
zwischen Felge und Reifen schiebt (siehe Abb. 34).
Während dieses Arbeitsschrittes dreht sich das
Werkzeug um den Felgenrand, bis es den Wulst
des Reifens (siehe Abb. 35) erfasst.
Abb. 34
Abb. 35
BEDIENUNGS- UND
WARTUNGSHANDBUCH
12. Das Werkzeug mit dem entsprechenden Befehl
(Abb. 14 Pkt. H) anheben. Wenn sich das Werk-
zeug gegenüber der Felge (Abb. 36 Pkt. 1), in
vertikaler Stellung befindet, die Spindel so drehen,
dass der Reifen in die Furche der Felge eintritt.
Mit dem Anheben des Werkzeugs fortfahren, bis
der Wulst sich oberhalb des Felgenrandes (siehe
Abb. 35) befindet.
1
13. Bis zur vollständigen Montage des oberen Wulstes
im Uhrzeigersinn drehen (siehe Abb. 37).
14. Das obere Werkzeug anheben und aus dem Ar-
beitsbereich entfernen.
15. Das untere Werkzeug mit dem entsprechenden
Befehl zum Anheben (Abb. 14 Pkt. G) nach vorn
bewegen, bis es sich zwischen Felgenrand und
unteren Wulst schiebt. Das Montagewerkzeug in
Übereinstimmung mit der Markierung auf dem
Werkzeug (Abb. 38 Pkt. 1) in Stellung bringen.
SICH VERGEWISSERN, BEVOR DIE
SPINDELROTATION BEGINNEN,
DASS DAS WERKZEUG IN ABZIE-
HENPOSITION (ABB. 35) IST.
Abb. 36
Abb. 37
