1296-M013-2_B
D
Seite 11 von 53

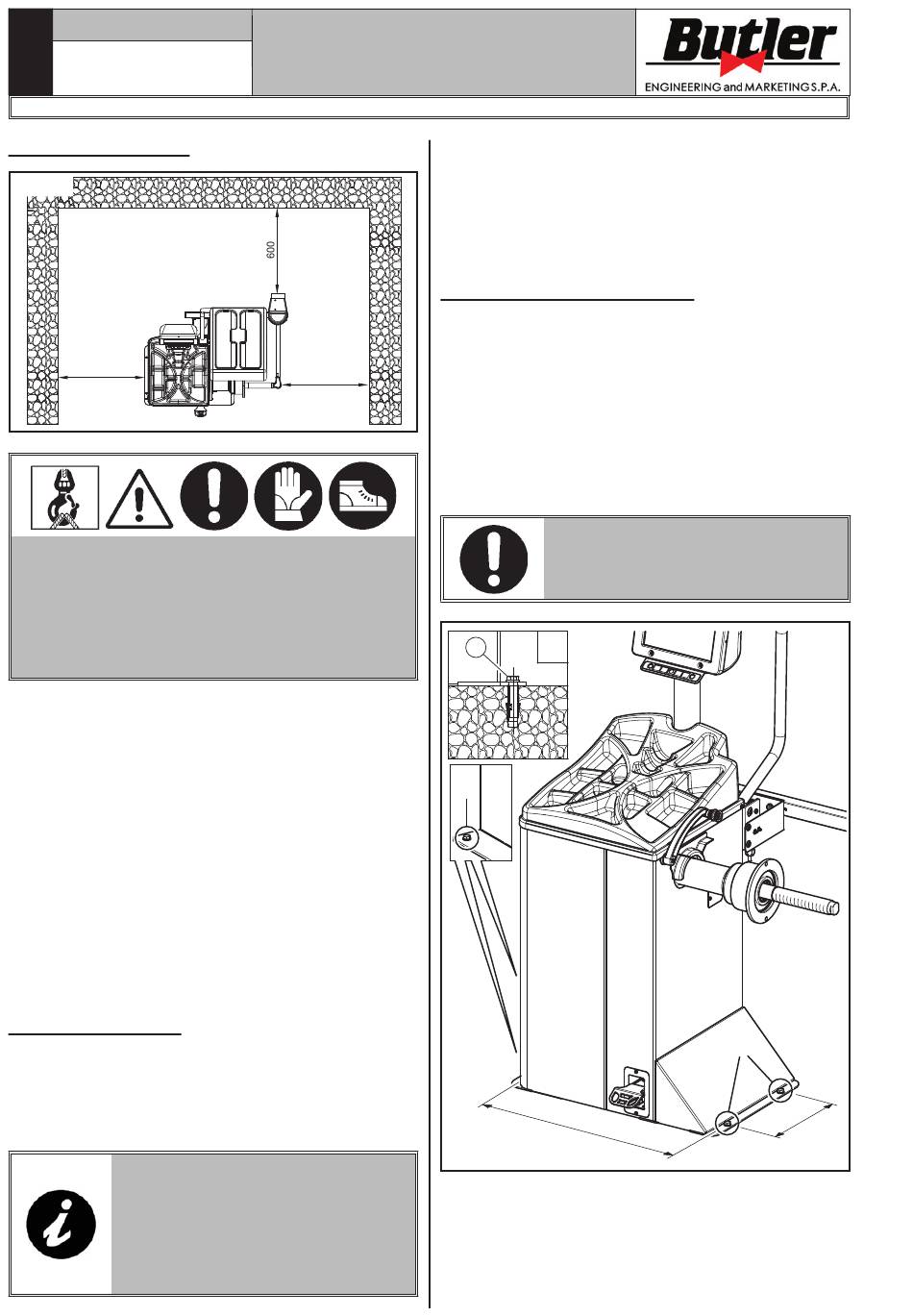

8.1 Arbeitsfläche
Abb. 3
600
DIE VORRICHTUNG AN EINEM TROCKENEN
UND ÜBERDACHTEN, AUSREICHEND BE-
LEUCHTETEN UND MÖGLICHST GESCHLOS-
SENEN ODER ZUMINDEST DURCH EIN DACH
GESCHÜTZTEN ORT BENUTZEN, DER DEN
GELTENDEN NORMEN IN BEZUG AUF SICHER-
HEIT AM ARBEITSPLATZ ENTSPRICHT.
Die Installation der Maschine erfordert eine Fläche
wie in Abb. 3. Die Aufstellung der Maschine muss
gemäß den angegebenen Proportionen erfolgen. Aus
der Bedienungsposition ist der Bediener in Lage, das
gesamte Gerät und die umgebende Zone einzusehen.
Er muss verhindern, dass sich in dieser Zone nicht
befugte Personen aufhalten oder Gegenstände befinden,
die gegebenenfalls Gefahrenquellen darstellen können.
Die Maschine muss auf einer vorzugsweise zementierten
oder gefliesten ebenen Fläche montiert werden. Vermei-
den Sie nachgiebige oder nicht befestigte Boden.
Die Standfläche der Maschine muss den während der
Arbeit überträgten Belastungen standhalten.
Diese Ebene muss eine Tragkraft von zumindest 500
kg/m² aufweisen. Die Tiefe des befestigten Bodens muss
einen guten Halt der Verankerungsdübel gewährleisten.
8.2

Beleuchtung

Die Maschine bedarf für die normalen Arbeitsvorgänge
keiner eigenen Beleuchtung. Sie muss jedoch an einem
ausreichend beleuchteten Ort benutzt werden.
Im geringe Beleuchtungsfall sind Lampen mit einer
Gesamtleistung von 800/1200 Watt zu verwenden.
WENN DEN TASTERSTAB AUS SEI-
NER HAUPTORT GEZOGEN WIRD,
ERLEUCHTET DAS LED-LICHT
SICH (WENN INSTALLIERT) (ABB. 1
PKT. 8) UND MACHT DIE INNEN-
SEITE DES RADES, WO DER OPE-
RATOR ARBEITEN MUSS, HELLER.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK340TOUCH
9.0
Nach dem Auspacken der verschiedenen Bauteile, ihre
Unversehrtheit und Abwesenheit eventueller Anomali-
en kontrollieren, dann unter Befolgung der folgenden
Anweisungen, und unter Beachtung der anliegenden
Abbildungen, die Montage vornehmen.
9.1
Die verpackte Maschine ist durch voreingestellter
Löcher am Rahmen an der Halterungspalette be-
festigte. Diese Löcher dient auch, die Maschine auf
der Bodenhöhe durch Verankerungsdübel (
600
Pkt. 1) (ausgeschlossenen von Lieferung). Vor dem
vollständigen Befestigen kontrollieren Sie dass, die
Verankerungspunkte auf die gleiche Ebene stellen und
korrekt die Befestigungsfläche berühren. Anderenfalls
unterbauen Sie zwischen die Maschine und die untere
Fläche, wie auf Abb. 4.
1
X
a = 270
b = 646

MONTAGE DER MASCHINE

Verankerungssystem

IM FALL RÄDER, DIE MEHR ALS
30 KG WIEGEN, BENUTZT WER-
DEN, MUSS MAN MIT DÜBEL
ERDEN.
X
b
_4
X
a
Abb. 4
