- Seite 1 PRODUKTMANUAL DEUTSCH Touchscreen- Sprechstelle TS 8210V I MANUALVERSION 1.0/0418 Dieses Manual bezieht sich auf die Software- version Intercom Client für Windows 1.3...
-
Seite 2: Rechtlicher Hinweis
GMBH nicht gestattet. Technische Daten dienen nur der Produktbeschreibung und sind keine zugesicherten Eigenschaften im Rechtssinn. IoIP®, OpenDuplex® und Commend® sind eingetragene Warenzeichen der Commend Inter- national GmbH. Alle anderen Markenbezeichnungen und Produktnamen sind Warenzeichen oder ein- getragene Warenzeichen der jeweiligen Besitzer und wurden nicht explizit gekennzeichnet. -
Seite 3: Inhaltsverzeichnis
Handhabung ............................ 4 ESD-Schutzmaßnahmen ........................ 4 PDF-Format ............................4 Symbolerklärung ..........................4 Übersicht ................... 5 Einführung ............................5 Die Outdoor-Touchscreen-Sprechstelle von Commend .............. 5 Technische Spezifikationen .............. 6 Technische Daten ..........................6 Systemanforderungen ........................7 Netzwerkanforderungen ......................... 7 Lieferumfang ........................... 8 Lizenzen ............................ -
Seite 4: Allgemeines
Touchscreen-Sprechstelle TS 8210V I Allgemeines Richtlinien 1.1.1 CE-Konformität Dieses Gerät entspricht durch die Erfüllung entsprechender Standards folgenden eu- ropäischen Richtlinien: Elektromagnetische Verträglichkeit (Richtlinie 2014/30/EU) Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Richtlinie 2011/65/EU) 1.1.2 Abfallbeseitigung und Recycling Weist ein Gerät dieses Symbol auf, darf es nicht gemeinsam mit herkömmlichem... -
Seite 5: Übersicht

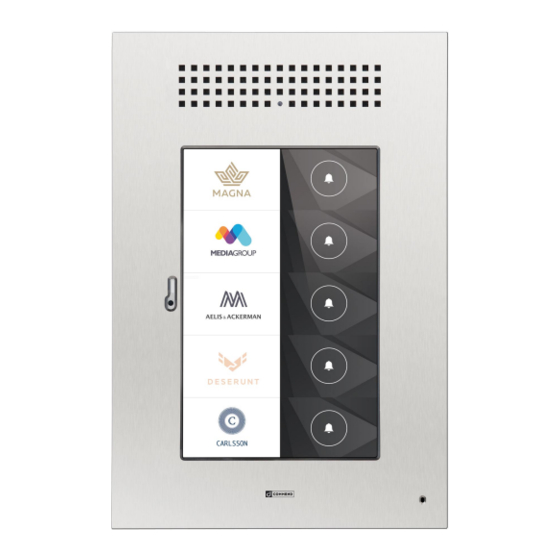

Touchscreen-Sprechstelle TS 8210V I Übersicht Einführung Sprechstellen mit Touchscreen von Commend eignen sich für jede Art von Anwendung, die in- tuitive und sichere Benutzerführung erfordert. Für Bedienkomfort sorgen Standardmenüs, wie z. B. Teilnehmerlisten, und freie Gestaltungsmöglichkeiten für die Bedienoberfläche (z. B. Be- dienelemente individuell anpassen, eigene Menüs einrichten oder Elemente wie Videozuschal-... -
Seite 6: Technische Spezifikationen
Touchscreen-Sprechstelle TS 8210V I Technische Spezifikationen Technische Daten IP-Schutzart: IP65 (nach EN 60529) IK-Schutzart: IK07 (nach EN 62262) Frontplatte: V2A-Stahl, Stärke 3 mm Mikrofon: Elektretkondensatormikrofon Richtcharakteristik: Kugel Spezialmembran für optimale Klangqualität 2 x 8 Ω Lautsprecher: Verstärker: integrierter Klasse-D-Endverstärker mit 10 W Schalldruckpegel: max. -
Seite 7: Systemanforderungen
Die Kommunikation der Software IP Station Config findet über Port 16399 statt (nicht kon- figurierbar). Die Kommunikation der TS 8210V I zum Intercom Server (UDP-Protokoll) findet über Port 16400 (konfigurierbar) statt. Bei Auslieferung ist die Windows Firewall standardmäßig aktiviert. Bei Änderungen am In- ... -
Seite 8: Lieferumfang
Intercom Client für Windows – Videomonitor-Lizenz Diese Lizenz aktiviert die ganze Palette der Commend Videoeigenschaften und -funktionen. Da- mit wird etwa die bidirektionale Videokommunikation sowie die Ansteuerung von Überwa- chungskameras ermöglicht. Pro Intercom Client kann ein Videomonitor-Modul eingesetzt wer- den. -
Seite 9: Abmessungen
Touchscreen-Sprechstelle TS 8210V I Abmessungen 3.7.1 Frontplatte – TS 8210V I Abmessungen in mm, kein Maßstab! 1.0/0418... - Seite 10 Touchscreen-Sprechstelle TS 8210V I 3.7.2 Unterputz-Kit – TSFB 10V (Zubehör) Abmessungen in mm, kein Maßstab! 1.0/0418...
-
Seite 11: Aufputz-Kit - Tssh 10V (Zubehör)
Touchscreen-Sprechstelle TS 8210V I 3.7.3 Aufputz-Kit – TSSH 10V (Zubehör) Abmessungen in mm, kein Maßstab! 1.0/0418... -
Seite 12: Installation
Touchscreen-Sprechstelle TS 8210V I Installation Montage ACHTUNG: Montagehinweise Setzen Sie die Sprechstelle keinen extremen Temperaturen aus (siehe „Technische Da- ten“). Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus. Für die Unterputzmontage wird das separat erhältliche Unterputz-Kit TSFB 10V benötigt. -
Seite 13: Montage Des Unterputz-Kits Tsfb 10V - Putzmontage
Touchscreen-Sprechstelle TS 8210V I 4.1.2 Montage des Unterputz-Kits TSFB 10V – Putzmontage Einsetzen Kabel einführen Dicht ziehen ..IP65-Kabeldurchführung Montage Kabeldurchführung siehe Grafik. Hinweis: Pro Kabel muss eine Kabeldurchführung verwendet werden! ..Unterputzdose Montage mit Montage-Kit Hinweis: - Die Unterputzdose muss bündig mit der Wand montiert werden. -
Seite 14: Montage Des Unterputz-Kits Tsfb 10V - Hohlwandmontage
Touchscreen-Sprechstelle TS 8210V I 4.1.3 Montage des Unterputz-Kits TSFB 10V – Hohlwandmontage Die Hohlwandmontage kann für Wände mit einer Wandstärke von bis zu 35 mm durchgeführt werden. Im Fall von dickeren Wänden, wird die Montage mittels RAWL® M3x50 Federklapp- dübel empfohlen (nicht im Lieferumfang). -
Seite 15: Montage Des Aufputz-Kits Tssh 10V
Touchscreen-Sprechstelle TS 8210V I 4.1.4 Montage des Aufputz-Kits TSSH 10V Einsetzen Kabel einführen Dicht ziehen ..Aufputz-Kit Metall Montage mit Montage-Kit Hinweis: - Bei Montage müssen sich die Kabeleinlässe auf der Unterseite befinden - Achten Sie darauf, dass das Mikrofon der Sprechstelle nach unten ausgerichtet ist und nicht abgedeckt wird. -
Seite 16: Anschluss
Touchscreen-Sprechstelle TS 8210V I Anschluss Spannungs- versorgung Kabelbinder Funktionserde ET 908H Platine Klappferrit RJ45- Min. Stecker Cat.5 ACHTUNG: Anschluss Um Kabelbruch zu vermeiden, beachten Sie die empfohlene Kabelführung. Benutzen Sie die empfohlene Spannungsversorgung und Verkabelung. PoE wird nicht unterstützt. -
Seite 17: Konfiguration
Touchscreen-Sprechstelle TS 8210V I Konfiguration Inbetriebnahme Folgen Sie den Anweisungen um die Outdoor-Touchscreen-Sprechstelle das erste Mal in Be- trieb zu nehmen: 5.1.1 Touchscreen-Sprechstelle Anmeldebildschirm öffnen 1. Starten Sie die Sprechstelle. Die Sprechstelle startet standardmäßig im Kioskmodus (Stan- dardpasswort: „intercom“). 2. Der Kioskmodus muss manuell durch Tippen des vorkonfigurierten Touch-Musters been- det werden: Tippen Sie der Reihe nach auf den rechten oberen und unteren und dann auf den linken oberen und unteren Rand des Bildschirms (für weitere Informationen... - Seite 18 Touchscreen-Sprechstelle TS 8210V I 7. Speichern Sie die Einstellungen und beenden Sie den Intercom Client. GUT ZU WISSEN: Optionale Touchscreen-Anpassung Mit dem Touch Screen Mode kann der Touchscreen den jeweiligen Umgebungsbedingun- gen angepasst werden. 1. Öffnen Sie im Windows Startmenü die Software Panasonic PC Settings Utility im Ordner Panasonic.
- Seite 19 Touchscreen-Sprechstelle TS 8210V I 5.1.5 Touchscreen-Sprechstelle – Web View Touch-Muster zum Beenden der Web View Um die Web View zu beenden, gehen Sie wie folgt vor: 1. Tippen Sie der Reihe nach auf den rechten oberen und unteren und dann auf den linken oberen und unteren Rand des Bildschirms (siehe folgende Grafik).
- Seite 20 Touchscreen-Sprechstelle TS 8210V I <Width>10</Width> <Height>10</Height> </Size> </Rect> <Maintenance Touch Points> <Rect>: Die Touch-Punkte sind als Rechtecke definiert. <Location>: Gibt die Lage des Punktes an. <X>, <Y>: Die eingegebenen Zahlen beziehen sich prozentual auf die Größe des Bild- schirms.
- Seite 21 Touchscreen-Sprechstelle TS 8210V I 2. Wählen Sie in der Dropdown-Liste BootMode den Eintrag „Boot as IoIP“. ACHTUNG: Das Modul muss als IP-Teilnehmer gebootet werden. 3. Geben Sie im Feld IP-Address die IP-Adresse der Touchscreen-Sprechstelle ein (die Check- box DHCP muss deaktiviert sein).
-
Seite 22: Anhang
Touchscreen-Sprechstelle TS 8210V I Anhang Konfiguration der Kamera Die Kameraeinstellungen des Gerätes sind für eine standardmäßige senkrechte Montage vor- eingestellt (siehe auch „Montage“ auf Seite 12). Wenn das Kamerabild der Outdoor-Touch- screen-Sprechstelle falsch angezeigt wird oder für die Anzeige an anderen Sprechstellen (z. B. -
Seite 23: Technischer Support
Touchscreen-Sprechstelle TS 8210V I Technischer Support Mehr Informationen über unsere Produkte und Services finden Sie unter: www.commend.com 1.0/0418...
