12.6 Tubeless-Reifen
12.6.1 Wulstabdrücken
STECKEN SIE NIEMALS IRGEND
WELCHE KÖRPERTEILE ZWI-
SCHEN DIE WERKZEUGGRUPPE
UND DEN REIFEN.
BEI JEDEM AUF-/ABZIEHEN VON
REIFEN IST ZU KONTROLLIE-
REN, DASS DER SPERRDRUCK
DER ZENTRIERVORRICHTUNG
DEM MAX. BETRIEBSDRUCK
(160 BAR - 180 BAR) NAHE IST.
A. Das Rad, so wie im vorausgehenden Paragraph be-
schrieben, im Spannfutter einspannen.
B. Alle Auswuchtgewichte von der Felge entfernen. Das
Ventil herausziehen und die Luft aus dem Reifen ab-
lassen.
C. Sich in die Arbeitsposition C (Abb. 9) begeben.
D. Den Werkzeugträgerarm in die Arbeitsposition sen-
ken (zugehakter Sicherheitsperrkegel) (Abb. 19).
IMMER PRÜFEN, OB DER ARM
KORREKT AM SCHLITTEN
EINGEHAKT WURDE.

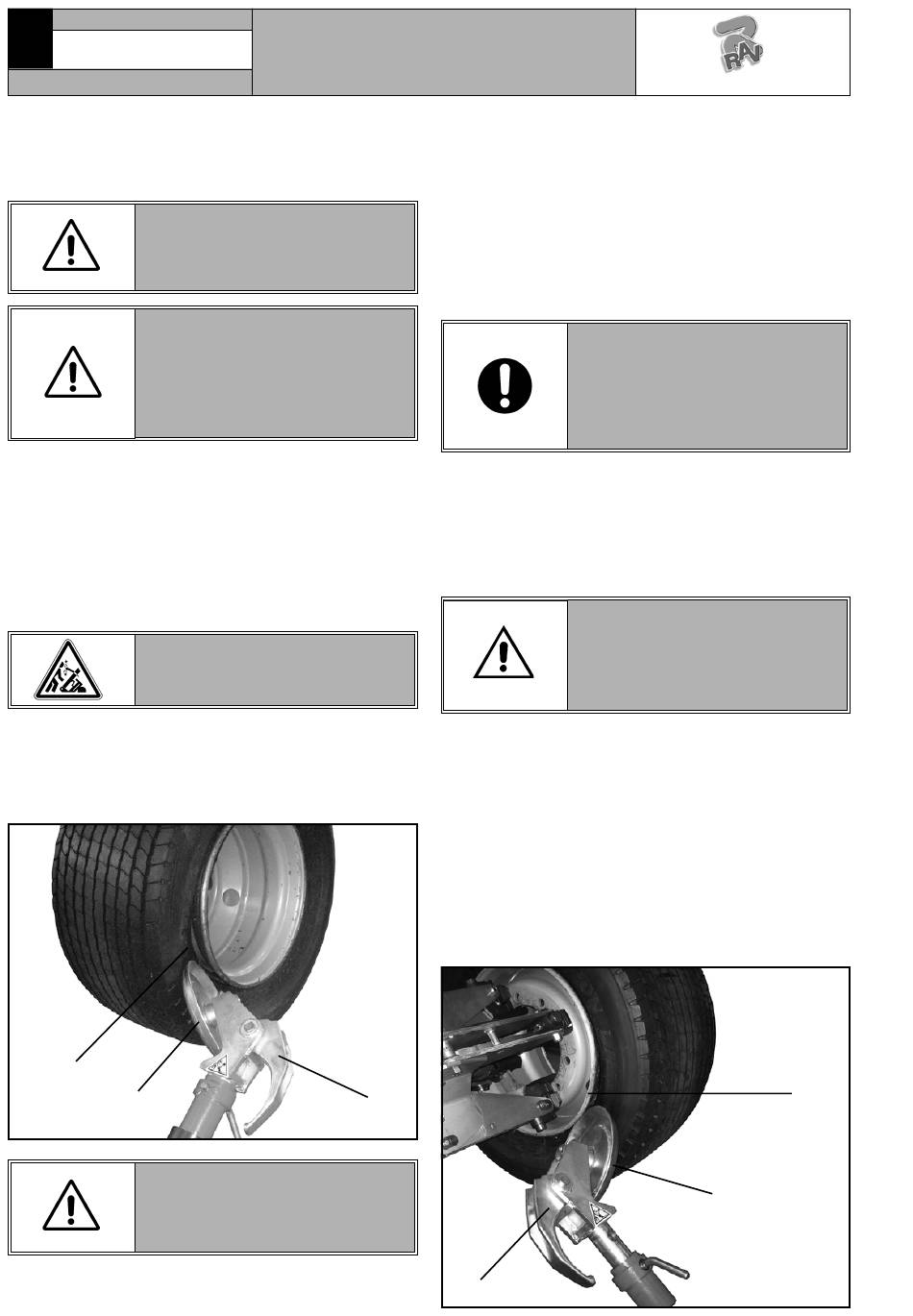

E. Die Abdrückscheibe, so wie auf der dargestellt (Abb.
25 pos. 1) ausrichten, dazu auf die entsprechende
Verstellvorrichtung einwirken; das äußere Profil der
Felge (Abb. 25 pos. 2) muss leicht an der
Abdrückscheibe streifen.
2
1
Abb. 25
DIE ABDRÜCKSCHEIBE DARF
KEINEN DRUCK AUF DIE FELGE
AUSÜBEN, SONDERN NUR AUF
DEN REIFENWULST.
F . Das Spannfutter gegen den Uhrzeigersinn drehen,
dabei gleichzeitig den Werkzeugschlitten nach innen
BEDIENUNGS- UND
WARTUNGSHANDBUCH
einschieben, um so den Reifen abdrücken zu können.
Das Spannfutter weiterdrehen und dabei die Felge
und den Reifenwulst reichlich mit dem geeigneten
Schmiermittel schmieren. Um jegliche Gefahr zu
vermeiden, die Reifenwülste im Uhrzeigersinn
drehend schmieren, wenn man an der Außenflanke
arbeitet; arbeitet man dagegen an der Innenflanke,
dreht man gegen den Uhrzeigersinn. Der Vorschub
der Abdrückscheibe muss, desto stärker der Reifen
an der Felge haftet, umso langsamer erfolgen.
G. Nach dem Abdrücken der äußeren Reifenwulst, den
Werkzeugträgerarm entfernen, aushaken und in die
„Ruheposition" bringen (Abb. 20 pos. 1); durch Be-
tätigen der Verstellvorrichtung den Werkzeugträger-
arm an die Radinnenseite bringen, dann in die Arbeits-
position (Abb. 19 pos. 1) und daraufhin, mit dem
entsprechenden Sicherheitsperrkegel, feststellen.
H. Die Drehung von 180° des Werkzeugsträgerskopfs wie
beschreiben im betreffenden Paragraph führen durch,
um die Abdrückscheibe (Abb. 26 Pkt. 1) gegen den
Rand der Felge (Abb. 26 Pkt. 2) zupositionieren.
I. Sich in die Arbeitsposition D (Abb. 9) begeben und
die in den Punkten E und F beschriebenen Arbeits-
schritte durchführen, bis man das vollständige Ab-
lösen des Reifens erhalten hat.
Es wird empfohlen, während allen Abdrückarbeiten das
mit Werkzeugkralle (Abb. 25, 26 Pkt. 3) versehene Werk-
zeug auf sich selbst herunterzuklappen, um so unnötige
Behinderungen während der Arbeitsphasen zu vermeiden.
3
3
RAVAGLIOLI S.p.A.
NUR SPEZIALSCHMIERMITTEL
FÜR REIFEN VERWENDEN, DIE
HIERZU GEEIGNETEN SCHMIER-
MITTEL ENTHALTEN KEIN WAS-
SER, WEDER KOHLENWASSER-
STOFF NOCH SILIKON.
SEHR
VORSICHTIG
WERKZEUGSTRÄGERARM WIE-
DER POSITIONIEREN, UM MÖG-
LICHE HANDQUETSCHEN ZU-
VERMEIDEN.
1
DEN
Abb. 26
2
