7505-M002-4_R
D
Seite 19 von 98
G9156.11N - G9156T.11N - G9156.13N G9156T.13N -
G9156.13EI - G9156T.13EI - G9156.13SA - G9156T.13SA

11.0 BEDIENUNGSELEMENTE

11.1 Befehlvorrichtung (gültig für der
G9156.11N, G9156T.11N, G9156.13N
und G9156T.13N Versionen)
Das Befehlspult (Manipulator) kann den Stellungs-
erfordernissen des Bedieners gemäß bewegt werden.
KONTROLLIEREN, DASS SICH KEINE
PERSONEN ODER DINGE AUSSER-
HALB DES SICHTFELDES DES BEDIE-
NERS BEFINDEN, DAS VOM REIFEN
VERDECKT WIRD (BESONDERS DIN-
GE GROSSEN AUSMASSES).

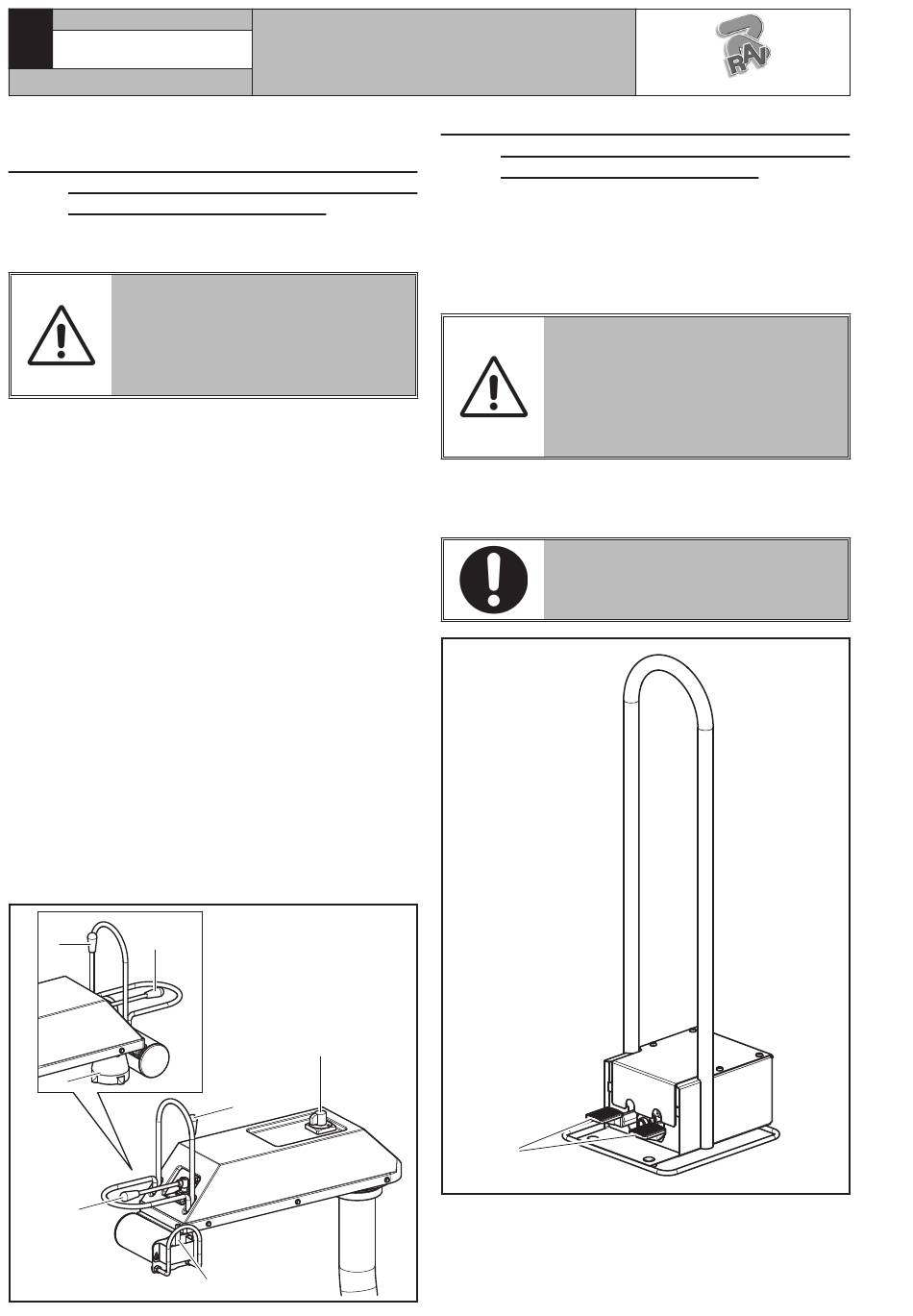

Der Befehl (Abb. 11) besteht aus:
• unterwählschalter "A" (mit Schutz) für die Öffnung-
und Schließsteuerung des Radhalterspindel mit 3
Positionen: eine mittlere Position -stabil- für den
Stopp der Öffnung-/Schließbewegung der Spindel
und zwei Positionen -mit gehaltenen Befehl- für die
Öffnung/Schließung der Spindelsklauen;
• Hebel "B" für die Verschiebsteuerung des Werkzeugs-
halterwagen mit 3 Positionen:eine mittlere Position
-stabil- für den Halt der Verschiebung und zwei Po-
sitionen -mit gehaltenen Befehl- für die Verschiebung
des Wagenshalters in die Richtung der Spindel und
umgekehrt;
• Hebel "C" für die vertikale Verschiebsteuerung des
Spindelsarms, mit 3 Positionen: eine mittlere Posi-
tion -stabil- für den Bewegungsstop, und zwei Posi-
tionen -mit gehaltenen Befehl- für die Verschiebung
des Arms nach unten und nach oben;
• Hebel "D" - Steuerung der Spindelsumdrehung
gegen den/im Uhrzeigersinn;
• Wählschalter "E" für Drehgeschwindigkeit der
Spindel mit drei Positionen: Position "0" für den Halt
der Bewegungsabläufe, Position "1" für niedrige Ge-
schwindigkeit, Position "2" für hohe Geschwindigkeit.
C
B
A
C
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Abb._11
E
B
D
11.2 Befehlvorrichtung (optional für der
G9156.11N, G9156T.11N, G9156.13N
und G9156T.13N Versionen)
Der Antriebsatz auf dem Boden (Abb. 12) kann den
Stellungserfordernissen des Bedieners gemäß bewegt
werden.
Wir empfehlen, der Befehl in Bereich frei von Hinder-
nissen zu stellen, um eine komplette und helle Sicht
von der Betriebszone zu haben.
KONTROLLIEREN, DASS SICH
KEINE PERSONEN ODER DINGE
AUSSERHALB DES SICHTFELDES
DES BEDIENERS BEFINDEN, DAS
VOM REIFEN VERDECKT WIRD
(BESONDERS DINGE GROSSEN
AUSMASSES).
Die "Pedale A" treiben im Uhrzeigersinn und im
Gegenuhrzeigersinn der Drehung der Spannvorrich-
tung an.
DER MANIPULATOR ABSOLUT
NICHT GESTELLT WERDEN, WO
STAUWASSER ES GIBT.
Abb. 12
A
