Schweissen

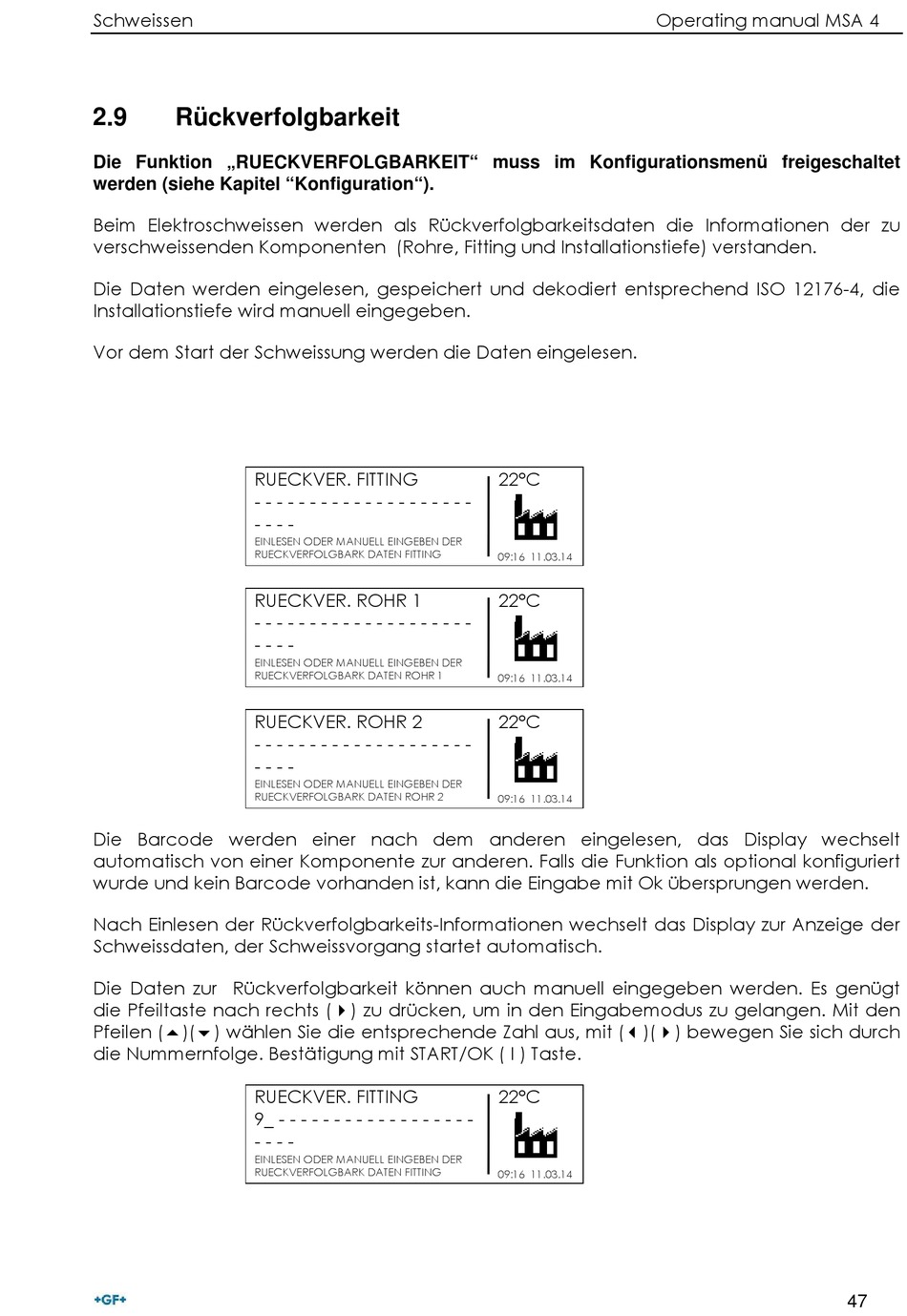

2.9 Rückverfolgbarkeit
Die Funktion „RUECKVERFOLGBARKEIT" muss im Konfigurationsmenü freigeschaltet
werden (siehe Kapitel "Konfiguration").
Beim Elektroschweissen werden als Rückverfolgbarkeitsdaten die Informationen der zu
verschweissenden Komponenten (Rohre, Fitting und Installationstiefe) verstanden.
Die Daten werden eingelesen, gespeichert und dekodiert entsprechend ISO 12176-4, die
Installationstiefe wird manuell eingegeben.
Vor dem Start der Schweissung werden die Daten eingelesen.
RUECKVER. FITTING
- - - - - - - - - - - - - - - - - - - -
- - - -
EINLESEN ODER MANUELL EINGEBEN DER
RUECKVERFOLGBARK DATEN FITTING
RUECKVER. ROHR 1
- - - - - - - - - - - - - - - - - - - -
- - - -
EINLESEN ODER MANUELL EINGEBEN DER
RUECKVERFOLGBARK DATEN ROHR 1
RUECKVER. ROHR 2
- - - - - - - - - - - - - - - - - - - -
- - - -
EINLESEN ODER MANUELL EINGEBEN DER
RUECKVERFOLGBARK DATEN ROHR 2
Die Barcode werden einer nach dem anderen eingelesen, das Display wechselt
automatisch von einer Komponente zur anderen. Falls die Funktion als optional konfiguriert
wurde und kein Barcode vorhanden ist, kann die Eingabe mit Ok übersprungen werden.
Nach Einlesen der Rückverfolgbarkeits-Informationen wechselt das Display zur Anzeige der
Schweissdaten, der Schweissvorgang startet automatisch.
Die Daten zur Rückverfolgbarkeit können auch manuell eingegeben werden. Es genügt
die Pfeiltaste nach rechts () zu drücken, um in den Eingabemodus zu gelangen. Mit den
Pfeilen ()() wählen Sie die entsprechende Zahl aus, mit ()() bewegen Sie sich durch
die Nummernfolge. Bestätigung mit START/OK ( I ) Taste.
RUECKVER. FITTING
9_ - - - - - - - - - - - - - - - - - -
- - - -
EINLESEN ODER MANUELL EINGEBEN DER
RUECKVERFOLGBARK DATEN FITTING
Operating manual MSA 4
22°C
09:16 11.03.14
22°C
09:16 11.03.14
22°C
09:16 11.03.14
22°C
09:16 11.03.14
