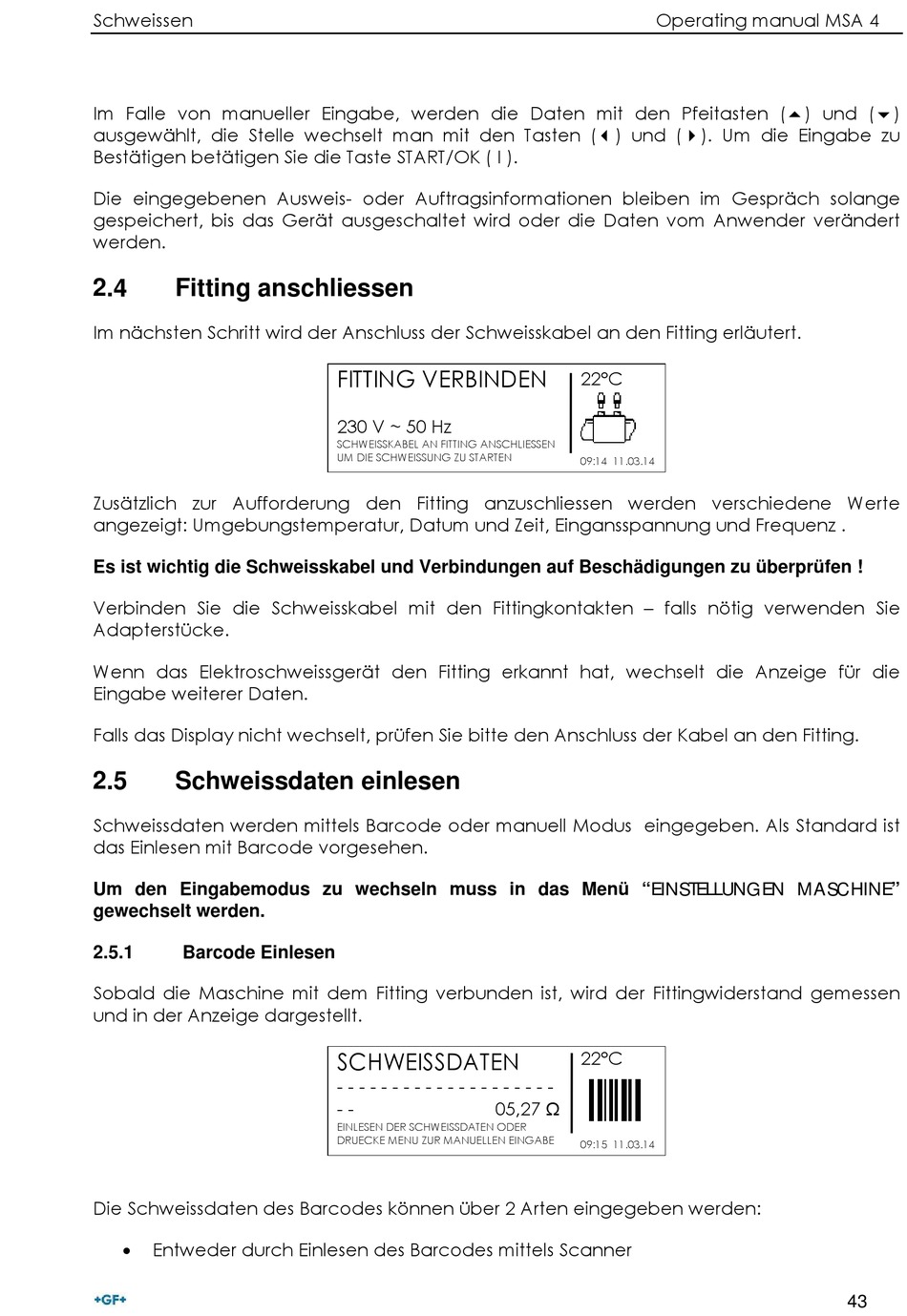

Schweissen
Im Falle von manueller Eingabe, werden die Daten mit den Pfeitasten () und ()
ausgewählt, die Stelle wechselt man mit den Tasten () und (). Um die Eingabe zu
Bestätigen betätigen Sie die Taste START/OK ( I ).
Die eingegebenen Ausweis- oder Auftragsinformationen bleiben im Gespräch solange
gespeichert, bis das Gerät ausgeschaltet wird oder die Daten vom Anwender verändert
werden.
2.4

Fitting anschliessen

Im nächsten Schritt wird der Anschluss der Schweisskabel an den Fitting erläutert.
Zusätzlich zur Aufforderung den Fitting anzuschliessen werden verschiedene Werte
angezeigt: Umgebungstemperatur, Datum und Zeit, Eingansspannung und Frequenz .
Es ist wichtig die Schweisskabel und Verbindungen auf Beschädigungen zu überprüfen !
Verbinden Sie die Schweisskabel mit den Fittingkontakten – falls nötig verwenden Sie
Adapterstücke.
Wenn das Elektroschweissgerät den Fitting erkannt hat, wechselt die Anzeige für die
Eingabe weiterer Daten.
Falls das Display nicht wechselt, prüfen Sie bitte den Anschluss der Kabel an den Fitting.
2.5

Schweissdaten einlesen

Schweissdaten werden mittels Barcode oder manuell Modus eingegeben. Als Standard ist
das Einlesen mit Barcode vorgesehen.
Um den Eingabemodus zu wechseln muss in das Menü "EINSTELLUNGEN MASCHINE"
gewechselt werden.
2.5.1

Barcode Einlesen

Sobald die Maschine mit dem Fitting verbunden ist, wird der Fittingwiderstand gemessen
und in der Anzeige dargestellt.
Die Schweissdaten des Barcodes können über 2 Arten eingegeben werden:
 Entweder durch Einlesen des Barcodes mittels Scanner
FITTING VERBINDEN
230 V ~ 50 Hz
SCHWEISSKABEL AN FITTING ANSCHLIESSEN
UM DIE SCHWEISSUNG ZU STARTEN
SCHWEISSDATEN
- - - - - - - - - - - - - - - - - - - -
- - 05,27 Ω
EINLESEN DER SCHWEISSDATEN ODER
DRUECKE MENU ZUR MANUELLEN EINGABE
Operating manual MSA 4
22°C
09:14 11.03.14
22°C
09:15 11.03.14
43
