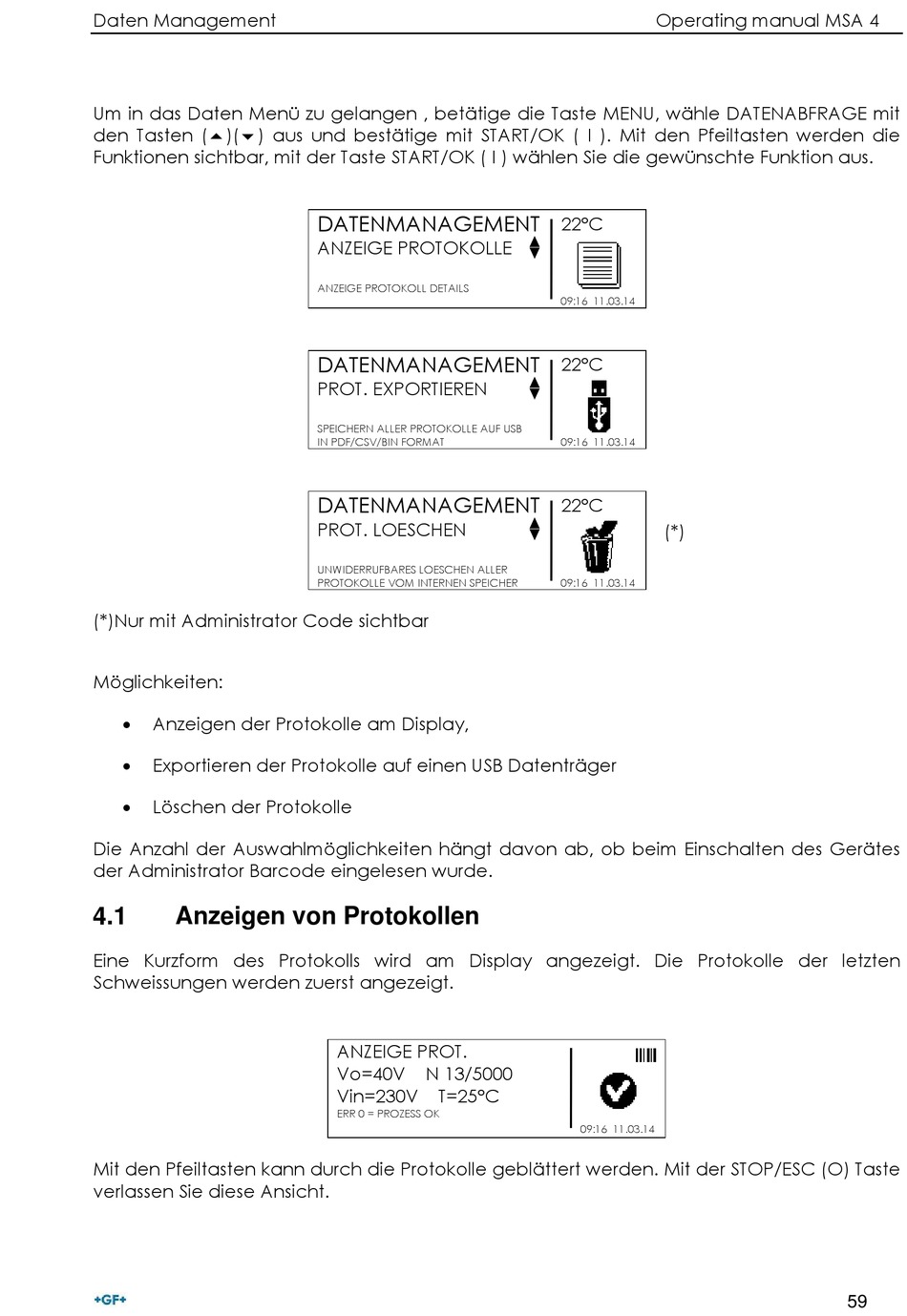

Anzeigen Von Protokollen - GF MSA 4.0 Bedienungsanleitung

Daten Management
Um in das Daten Menü zu gelangen , betätige die Taste MENU, wähle DATENABFRAGE mit
den Tasten ()() aus und bestätige mit START/OK ( I ). Mit den Pfeiltasten werden die
Funktionen sichtbar, mit der Taste START/OK ( I ) wählen Sie die gewünschte Funktion aus.
(*)Nur mit Administrator Code sichtbar
Möglichkeiten:
 Anzeigen der Protokolle am Display,
 Exportieren der Protokolle auf einen USB Datenträger
 Löschen der Protokolle
Die Anzahl der Auswahlmöglichkeiten hängt davon ab, ob beim Einschalten des Gerätes
der Administrator Barcode eingelesen wurde.
4.1

Anzeigen von Protokollen

Eine Kurzform des Protokolls wird am Display angezeigt. Die Protokolle der letzten
Schweissungen werden zuerst angezeigt.
Mit den Pfeiltasten kann durch die Protokolle geblättert werden. Mit der STOP/ESC (O) Taste
verlassen Sie diese Ansicht.
DATENMANAGEMENT
ANZEIGE PROTOKOLLE
ANZEIGE PROTOKOLL DETAILS
(*)
DATENMANAGEMENT
PROT. EXPORTIEREN
SPEICHERN ALLER PROTOKOLLE AUF USB
IN PDF/CSV/BIN FORMAT
(*)
DATENMANAGEMENT
PROT. LOESCHEN
UNWIDERRUFBARES LOESCHEN ALLER
PROTOKOLLE VOM INTERNEN SPEICHER
ANZEIGE PROT.
Vo=40V N 13/5000
Vin=230V T=25°C
ERR 0 = PROZESS OK
Operating manual MSA 4
22°C
09:16 11.03.14
22°C
09:16 11.03.14
22°C
(*)
09:16 11.03.14
09:16 11.03.14
59
