Fitting Symbole

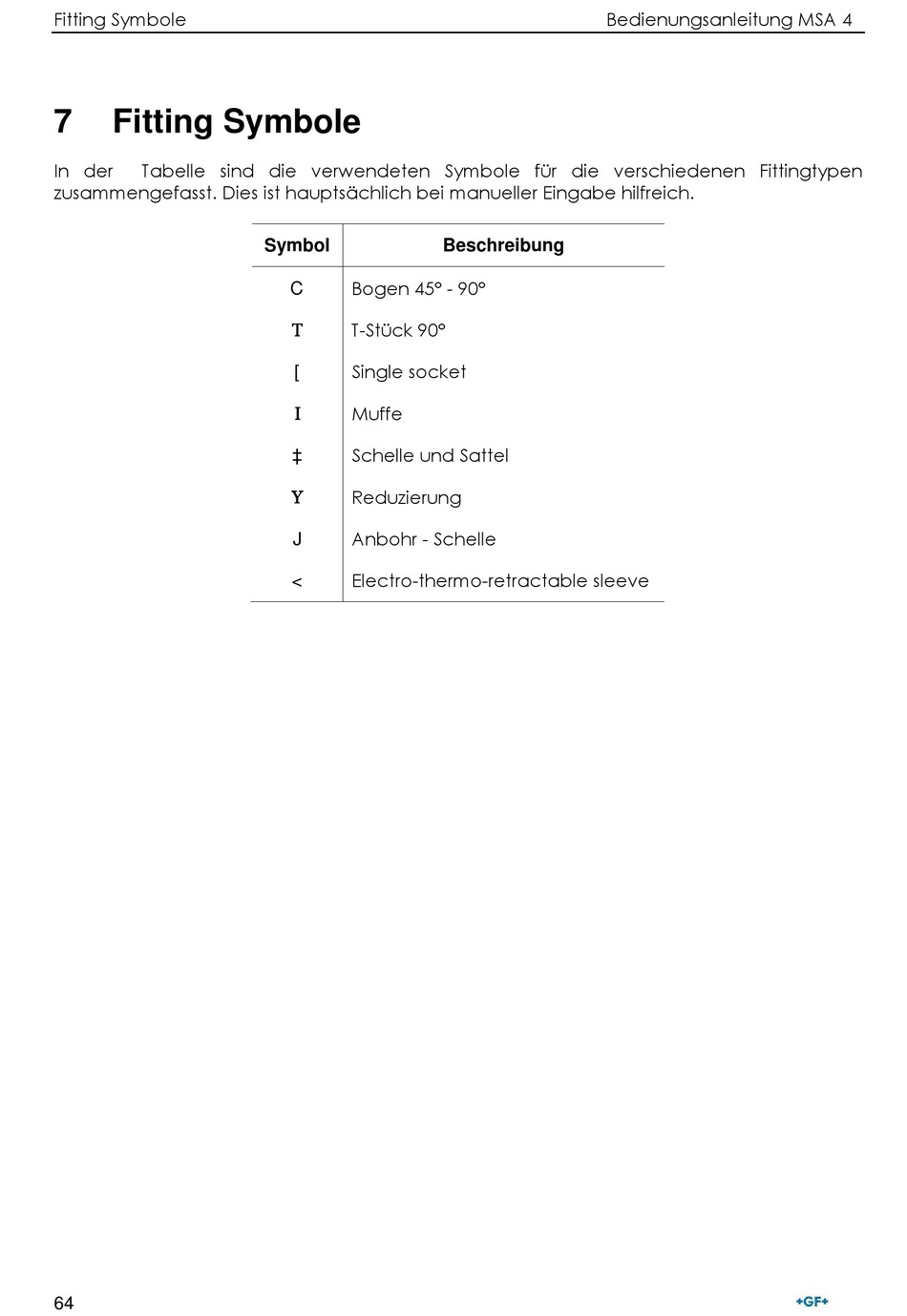

7 Fitting Symbole
In der Tabelle sind die verwendeten Symbole für die verschiedenen Fittingtypen
zusammengefasst. Dies ist hauptsächlich bei manueller Eingabe hilfreich.
64
Symbol
C
Bogen 45° - 90°

T-Stück 90°
[ Single socket

Muffe
‡
Schelle und Sattel

Reduzierung
J Anbohr - Schelle
<
Electro-thermo-retractable sleeve
Bedienungsanleitung MSA 4
Beschreibung
