2 Schweissen
Hinweis
Achtung
Hinweis
88
2.3.2

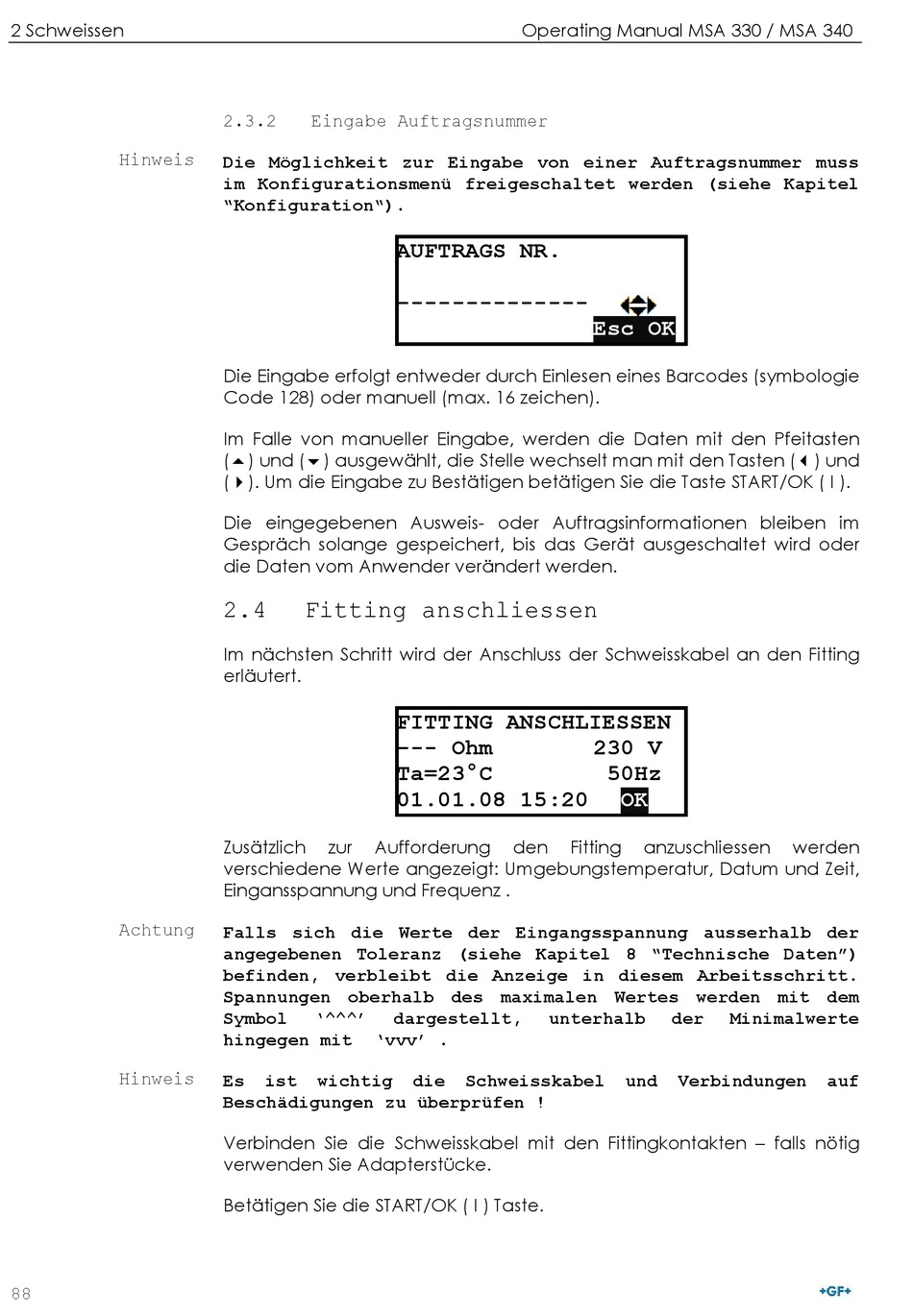

Eingabe Auftragsnummer

Die Möglichkeit zur Eingabe von einer Auftragsnummer muss
im Konfigurationsmenü freigeschaltet werden (siehe Kapitel
"Konfiguration").
Die Eingabe erfolgt entweder durch Einlesen eines Barcodes (symbologie
Code 128) oder manuell (max. 16 zeichen).
Im Falle von manueller Eingabe, werden die Daten mit den Pfeitasten
() und () ausgewählt, die Stelle wechselt man mit den Tasten () und
(). Um die Eingabe zu Bestätigen betätigen Sie die Taste START/OK ( I ).
Die eingegebenen Ausweis- oder Auftragsinformationen bleiben im
Gespräch solange gespeichert, bis das Gerät ausgeschaltet wird oder
die Daten vom Anwender verändert werden.
2.4

Fitting anschliessen

Im nächsten Schritt wird der Anschluss der Schweisskabel an den Fitting
erläutert.
Zusätzlich zur Aufforderung
verschiedene Werte angezeigt: Umgebungstemperatur, Datum und Zeit,
Eingansspannung und Frequenz .
Falls sich die Werte der Eingangsspannung ausserhalb der
angegebenen Toleranz (siehe Kapitel 8 "Technische Daten")
befinden, verbleibt die Anzeige in diesem Arbeitsschritt.
Spannungen oberhalb des maximalen Wertes werden mit dem
Symbol '^^^' dargestellt,
hingegen mit 'vvv' .
Es ist wichtig
Beschädigungen zu überprüfen !
Verbinden Sie die Schweisskabel mit den Fittingkontakten – falls nötig
verwenden Sie Adapterstücke.
Betätigen Sie die START/OK ( I ) Taste.
Operating Manual MSA 330 / MSA 340
AUFTRAGS NR.
--------------
FITTING ANSCHLIESSEN
--- Ohm
Ta=23°C
01.01.08 15:20
den
unterhalb
die Schweisskabel
Esc OK
230 V
50Hz
OK
Fitting anzuschliessen
der Minimalwerte
und Verbindungen
werden
auf
