Promet I.S. Bedienungsanleitung

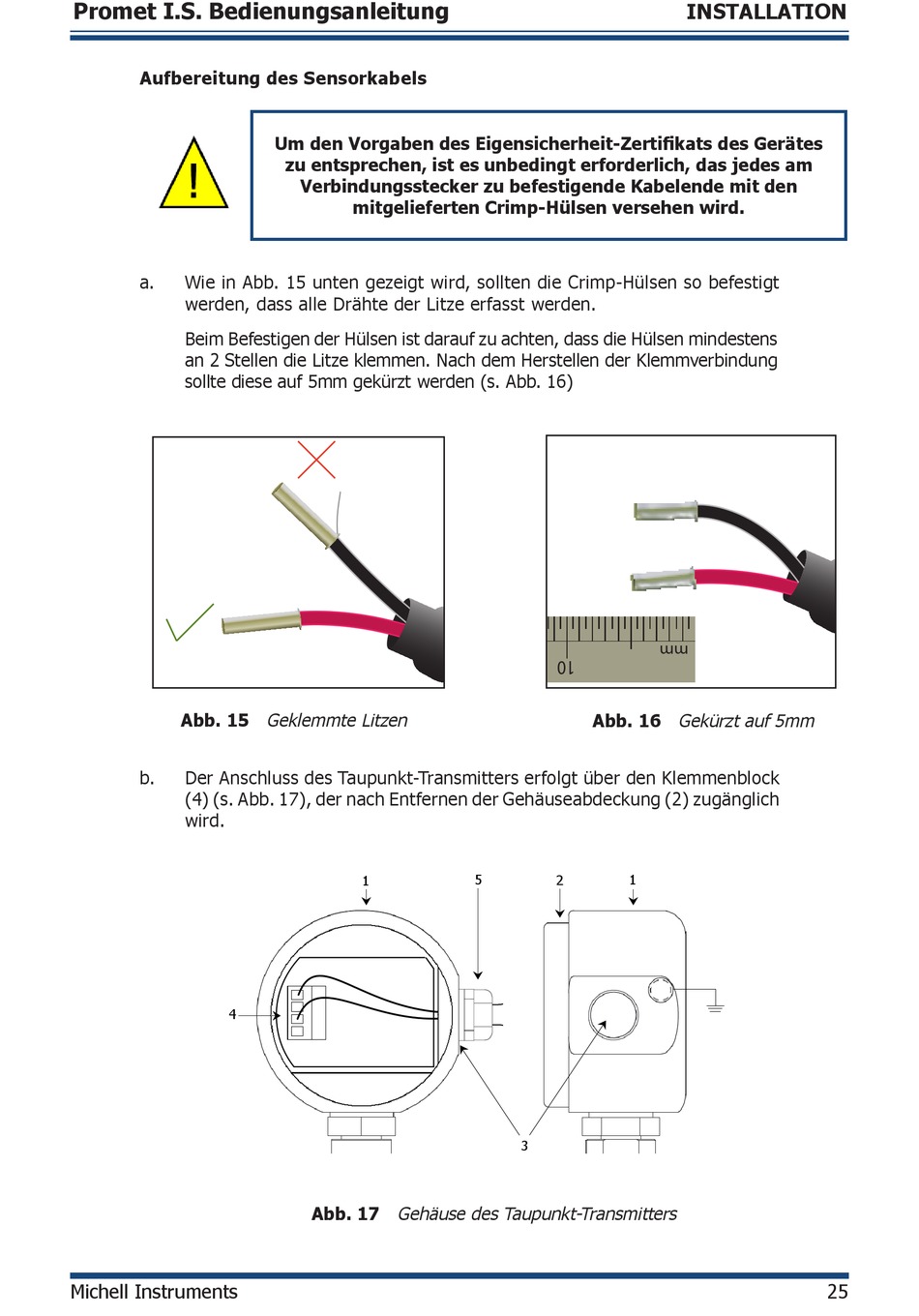

Aufbereitung des Sensorkabels
a. Wie in Abb. 15 unten gezeigt wird, sollten die Crimp-Hülsen so befestigt
werden, dass alle Drähte der Litze erfasst werden.
Beim Befestigen der Hülsen ist darauf zu achten, dass die Hülsen mindestens
an 2 Stellen die Litze klemmen. Nach dem Herstellen der Klemmverbindung
sollte diese auf 5mm gekürzt werden (s. Abb. 16)
Abb. 15 Geklemmte Litzen
b. Der Anschluss des Taupunkt-Transmitters erfolgt über den Klemmenblock
(4) (s. Abb. 17), der nach Entfernen der Gehäuseabdeckung (2) zugänglich
wird.
4
Michell Instruments
Um den Vorgaben des Eigensicherheit-Zertifikats des Gerätes
zu entsprechen, ist es unbedingt erforderlich, das jedes am
Verbindungsstecker zu befestigende Kabelende mit den
mitgelieferten Crimp-Hülsen versehen wird.
1

Abb. 17 Gehäuse des Taupunkt-Transmitters
Abb. 16 Gekürzt auf 5mm
5 1
2



3
INSTALLATION
25
