ILC 2050 BI
26 / 74
PHOENIX CONTACT

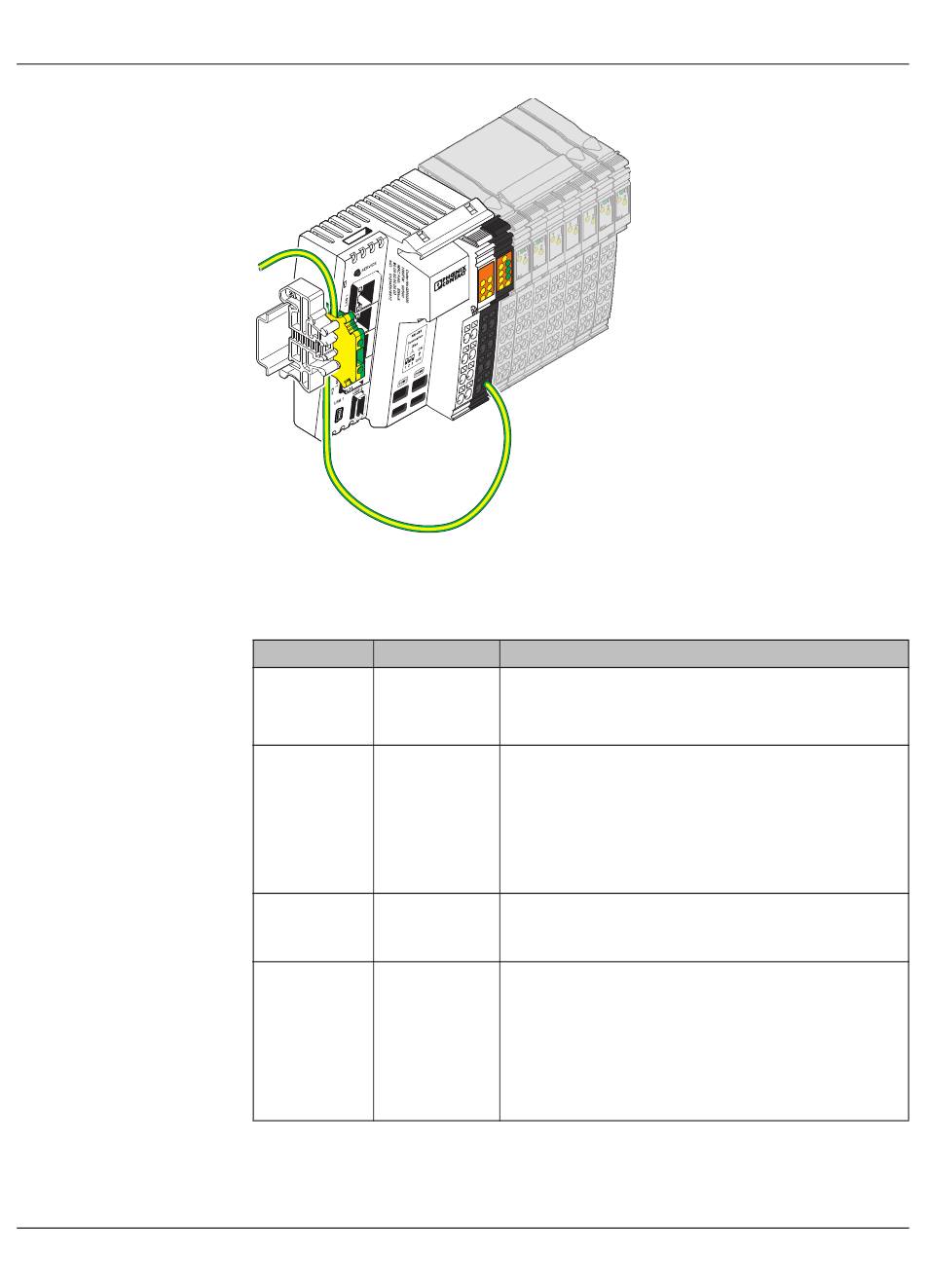

Bild 2-16
Schematische Darstellung der Funktionserdung des Inline-Controllers
Tabelle 2-3
Anschlussbelegung Einspeiseklemme
Klemmpunkt
Bezeichnung
1.1
U
S
2.1
U
/U
BK
M
1.2, 2.2
1.3, 2.3
GND
1.4, 2.4
FE
I O
U S
P L
M
C O
U M
COM
2
S T
1
U L
R x
S E
R x
S V
T x
T x
B I
R x
5 0
T x
2 0
I L C
107144A006
Funktion
24-V-DC-Segmentversorgung (Segmentkreis)
Die eingespeiste Spannung wird über die Potenzial-
rangierer an die Inline-Klemmen geführt.
U
: 24-V-DC-Versorgung des Inline-Controllers
BK
sowie Speisung des Logikstromkreises und des
Analogstromkreises
U
: 24-V-DC-Hauptspannung (Hauptkreis)
M
Die eingespeiste Spannung wird über die Potenzial-
rangierung durch die Inline-Klemmen geführt.
Referenzmasse für den internen Bus und die Inline-
Klemmen (Logik- und Analogkreis) sowie Haupt- und
Segmentversorgung (Haupt- und Segmentkreis).
Funktionserde
Der Anschluss der Funktionserde an den 24-V-Ein-
speisestecker ist vorgeschrieben. Die Kontakte sind
mit den Potenzialrangierern und den FE-Federn am
Gehäuseboden verbunden, sodass beim Aufrasten auf
eine geerdete Tragschiene die Erdung des
Inline-Controllers erfolgt.
