Schnittstellen
2.6.1
Ethernet
Der integrierte Ethernet Switch verfügt über vier externe Ethernet-Schnittstellen, die Sie
wahlweise den zwei voneinander unabhängigen IP-Schnittstellen des Prozessors zuord-
nen können. Im Auslieferungszustand ist eth0 mit LAN 3 und LAN 4 und eth1 mit LAN 1 und
LAN 2 verbunden.
Die Ethernet-Schnittstellen haben die folgenden Eigenschaften:
–
Geschirmte RJ45-Anschlüsse
–
10/100Base-T, automatische Erkennung
–
Automatische MDI/MDI-X Crossover-Erkennung
1
8

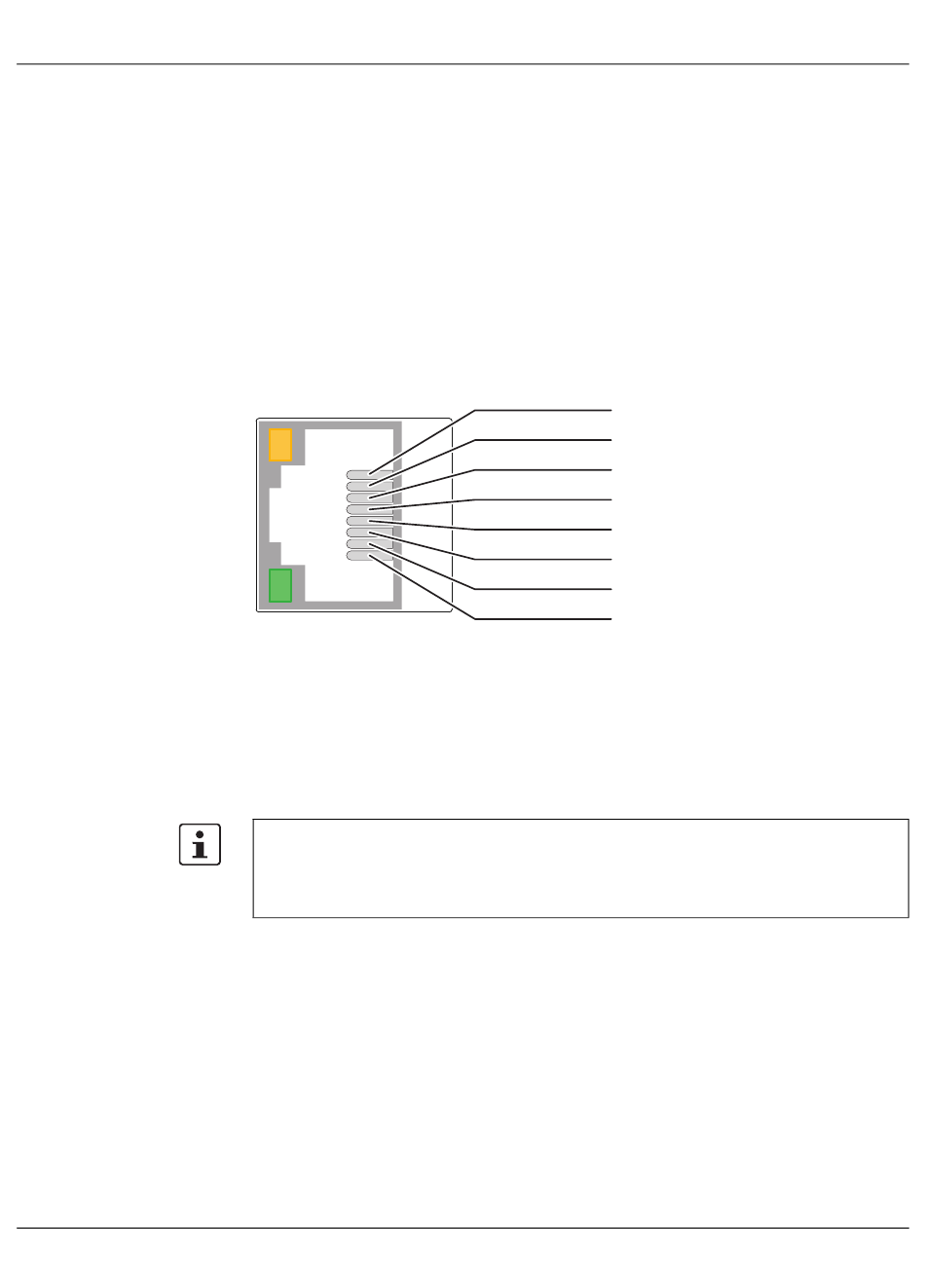

Bild 2-5
Anschlussbelegung Ethernet-Schnittstellen
Die Ethernet-Schnittstellen sind in der Lage, ein vertauschtes Empfangsleitungspaar
(RD+/RD-) zu erkennen und zu korrigieren. Somit können Sie Crossover- und Patch-Kabel
verwenden, unabhängig davon, ob es sich bei der Gegenstelle um ein weiteres Endgerät
oder um einen Switch oder Hub handelt.
Die maximale Reichweite von 100 m zwischen Ethernet-Teilnehmern wird nur gewähr-
leistet, wenn Sie Ethernet-Kabel mindestens entsprechend CAT 5 der IEEE 802.3 ver-
wenden.
Beachten Sie die Biegeradien der verwendeten Ethernet-Kabel.
RD+
RD-
TD+
nicht belegt
nicht belegt
TD-
nicht belegt
nicht belegt
107144A008
