2.3

Anschluss- und Bedienelemente

1
2
3
4
5
6

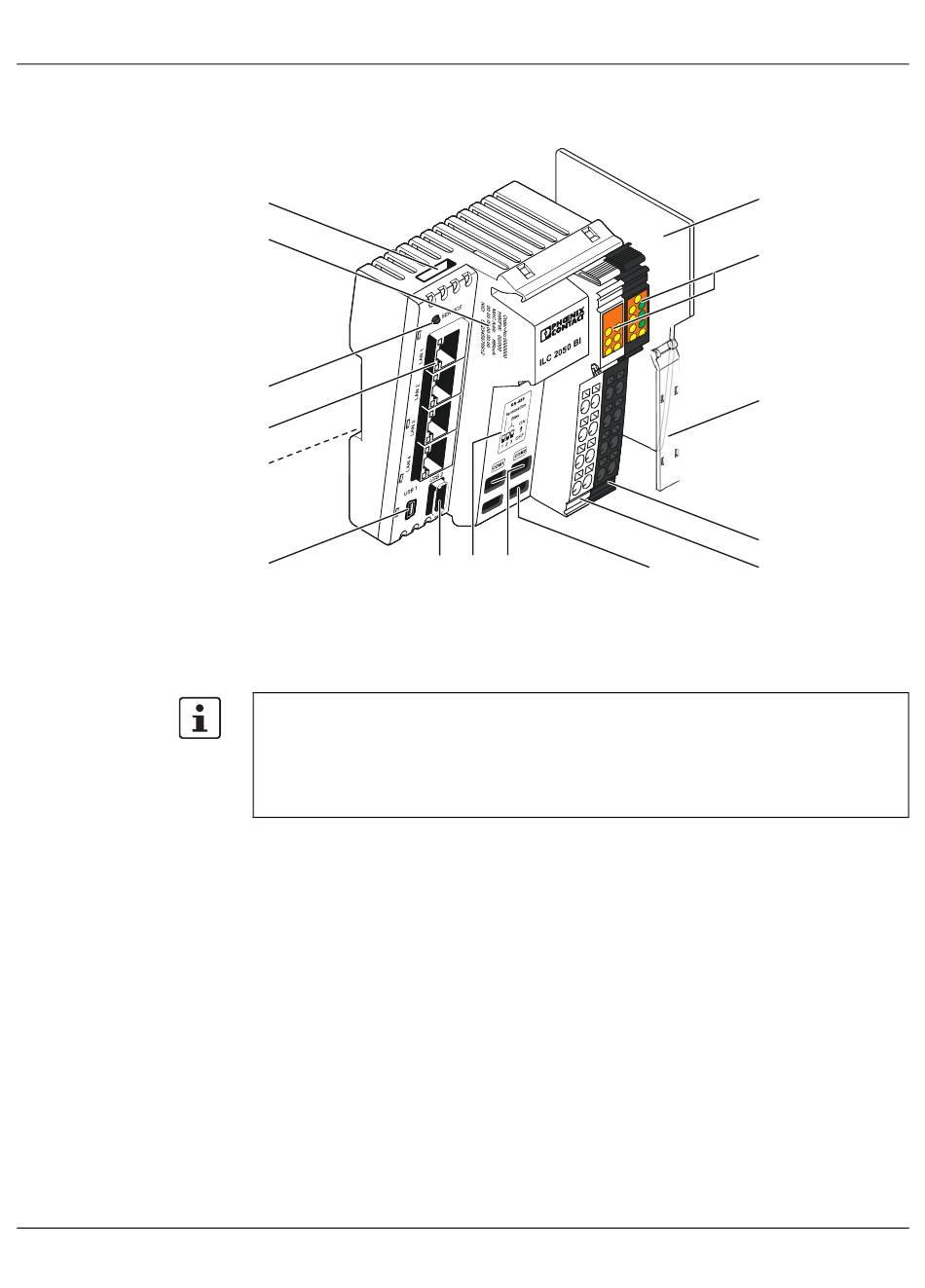

Bild 2-1

Aufbau des Inline-Controllers

1 microSD-Kartensteckplatz
Der microSD-Kartensteckplatz ermöglicht applikativen Zugriff auf ein Wechselmedium
zur anwendungs- oder nutzerspezifischen Benutzung (nutzerspezifische JAVA-Program-
mierung erforderlich).
Die microSD-Karte ist nicht im Lieferumfang des Inline-Controllers enthalten.
Beachten Sie die Bestelldaten im
Aufdruck der gerätespezifischen Informationen
2
3 Servicetaste
4 Ethernet-Schnittstellen (4 x 10/100Base-T)
5 Erdungskontakte und Aufdruck der Seriennummer
6 USB-Schnittstelle 1 (Mini-USB, USB OTG)
7 USB-Schnittstelle 2 (Typ A)
8 Zuordnung der DIP-Schalter (RS-485-Termination/Bias)
9 DIP-Schalter (RS-485-Termination/Bias)
10 Serviceschnittstelle
11 Stecker 1: Busanschlussstecker
12 Stecker 2: Einspeisestecker
13 Beschriftungsfeld (2 x)
14 Diagnose- und Statusanzeigen
15 Abschlussplatte
