ILC 2050 BI
Beispiel
52 / 74
PHOENIX CONTACT

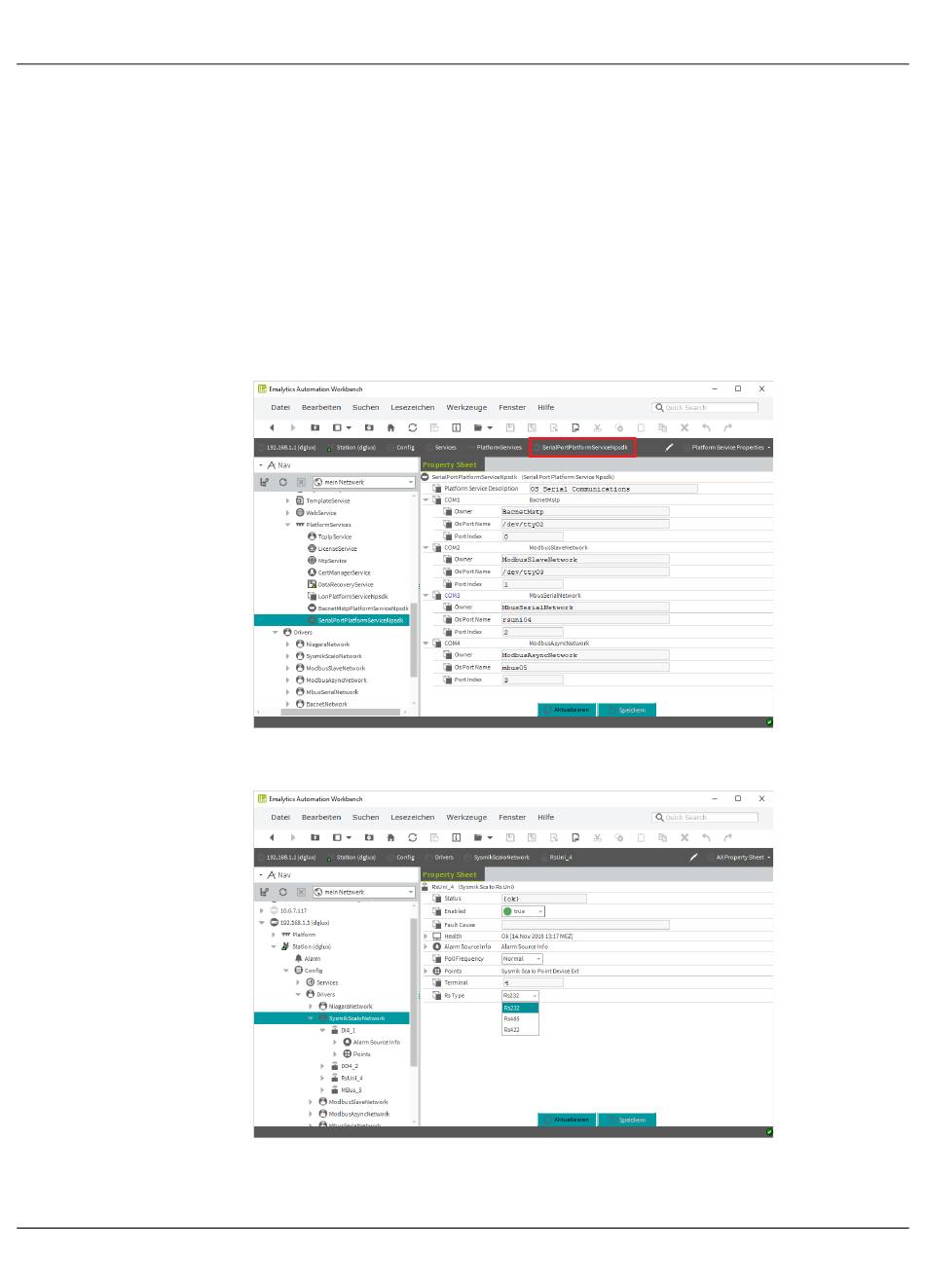

Bild 3-15
zeigt diese Übersicht für einen Inline-Controller mit insgesamt vier seriellen
Schnittstellen – die zwei seriellen Schnittstellen des Inline-Controllers und zwei weitere se-
rielle Schnittstellen, die über Inline-Klemmen hinzugefügt wurden:
–
COM1: Die erste RS-485-Schnittstelle auf dem Inline-Controller wird durch den
MS/TP-Port des BACnetNetwork belegt.
–
COM2: Die zweite RS-485-Schnittstelle auf dem Inline-Controller ist dem ModbusSla-
veNetwork zugeordnet.
–
COM3: Die Inline-Klemme IB IL MBUS-PAC an Klemmenposition 5 wird als Schnitt-
stelle des MbusNetwork verwendet.
–
COM4: Die Inline-Klemme IB IL RS UNI-PAC an Klemmenposition 4 dient als Schnitt-
stelle des ModbusAsyncNetwork; dazu wird im Property Sheet der Klemmenkompo-
nente im SysmikScaIoNetwork im Property Rs Type der Schnittstellenstandard RS-485
gewählt (siehe
3-16).
Bild 3-15
SerialPortPlatformServiceNpsdk
Bild 3-16
Schnittstellenparametrierung IB IL RS UNI-PAC
107144_de_02
