107144_de_02
•
Wählen Sie „Auf dem Computer nach Treibersoftware suchen".
•
Wählen Sie „Aus einer Liste von Gerätetreibern auf dem Computer auswählen".
•
Wählen Sie als Gerätetyp „Netzwerkadapter".
•
Wählen Sie den Hersteller „Microsoft Corporation" und als Netzwerkadapter „NDIS-
kompatibles Remotegerät" und klicken Sie auf die Schaltfläche „Weiter".

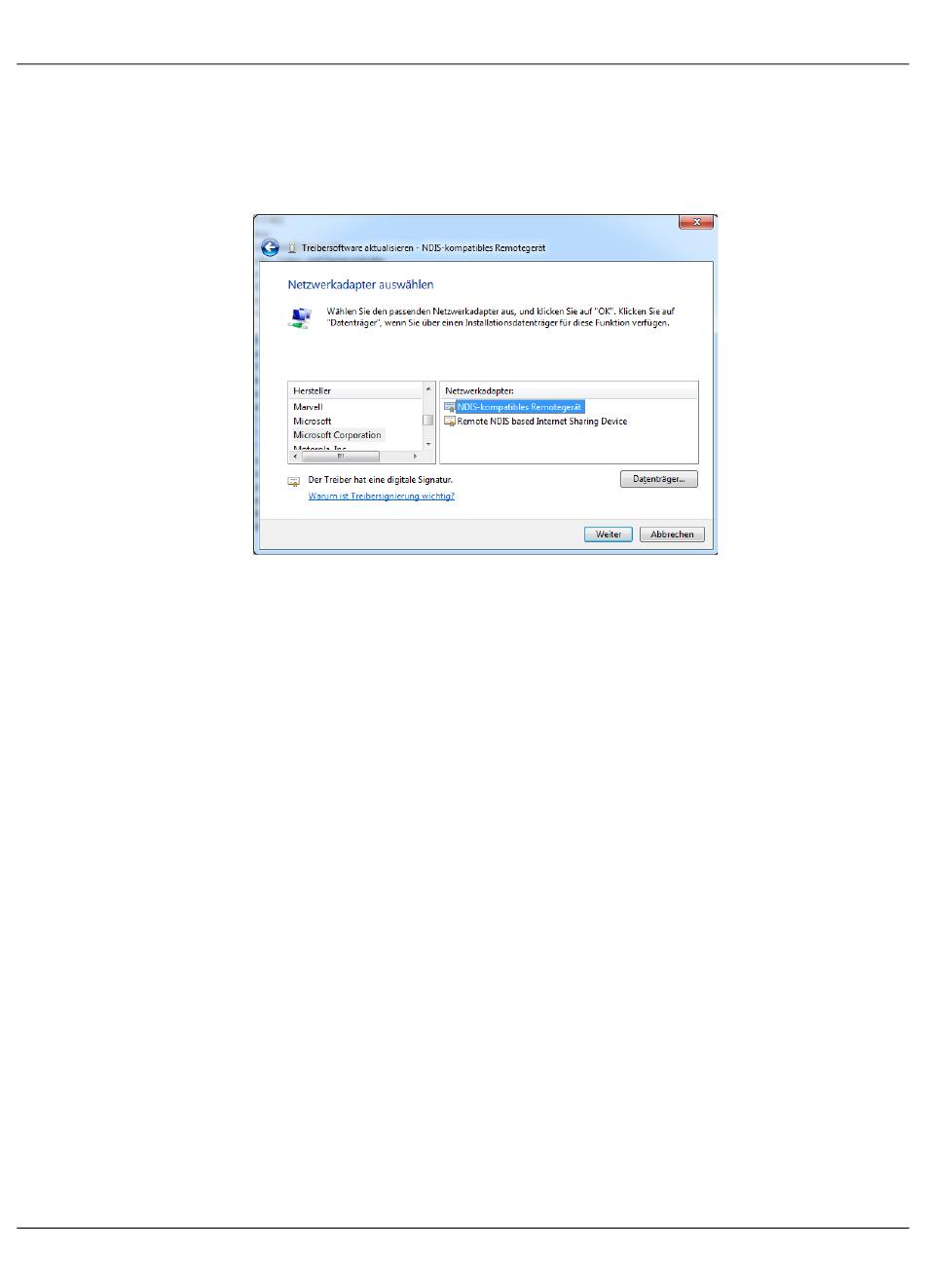

Bild 2-7
Netzwerkadapter wählen
•
Quittieren Sie den sich öffnenden Warnhinweis „Update des Treibers", indem Sie auf
die Schaltfläche „Ja" klicken.
•
Schließen Sie das Hinweisfenster nach erfolgreicher Installation des Gerätetreibers.
Der Inline-Controller ist nun als „RNDIS/Ethernet Gadget" unter Netzwerkadapter eingeord-
net. Der PC besitzt damit einen weiteren Netzwerkanschluss, der einen lokalen Netzwerk-
zugang zum Inline-Controller bereitstellt.
2.6.4.2
USB Typ-A-Schnittstelle
Die USB Typ-A-Schnittstelle dient dem Anschluss von USB-Endgeräten, die dem Standard
USB 1.0 oder USB 2.0 entsprechen. Beachten Sie neben dem physikalischen Anschluss
auch die softwareseitige Anbindung.
2.6.5
Inline-Lokalbusschnittstelle
Die Inline-Lokalbusschnittstelle ermöglicht den Anschluss von bis zu 63 Inline-Klemmen.
Sie umfasst den Kommunikationskanal zu den Inline-Klemmen und die Stromversorgung
der Inline-Klemmen sowie der angeschlossenen Sensoren und Aktoren.
Beschreibung des Inline-Controllers
PHOENIX CONTACT
17 / 74
