74/122 Bosch Rexroth AG
Erdung und Schirmung
8.2.3 Schirmung mittels IndraControl S20-Schirmanschluss-Set an-
schließen
Das Schirmanschluss-Set besteht aus zwei Schirmschienenhaltern und zwei
Schirmanschlussklemmen SK 5. Mit diesem Schirmanschluss-Set können Sie
Leitungsschirme in einer IndraControl S20-Station in der Nähe der Module an-
schließen.
70 71 72 73 74 75 76 77
60 61 62 63 64 65 66 67
50 51 52 53 54 55 56 57
40 41 42 43 44 45 46 47
70 71 72 73 74 75 76 77
60 61 62 63 64 65 66 67
50 51 52 53 54 55 56 57
40 41 42 43 44 45 46 47
D 00 01 02 03 04 05 06 07 D
UO 10 11 12 13 14 15 16 17
UA
E1 20 21 22 23 24 25 26 27 E1
E2 30 31 32 33 34 35 36 37
E2
a1 00 01 02 03 04 05 06 07
a1
a2 10 11 12 13 14 15 16 17 a2
UL
b1 20 21 22 23 24 25 26 27 b1
a1 b1
b2 30 31 32 33 34 35 36 37 b2
a2 b2
3
4
2

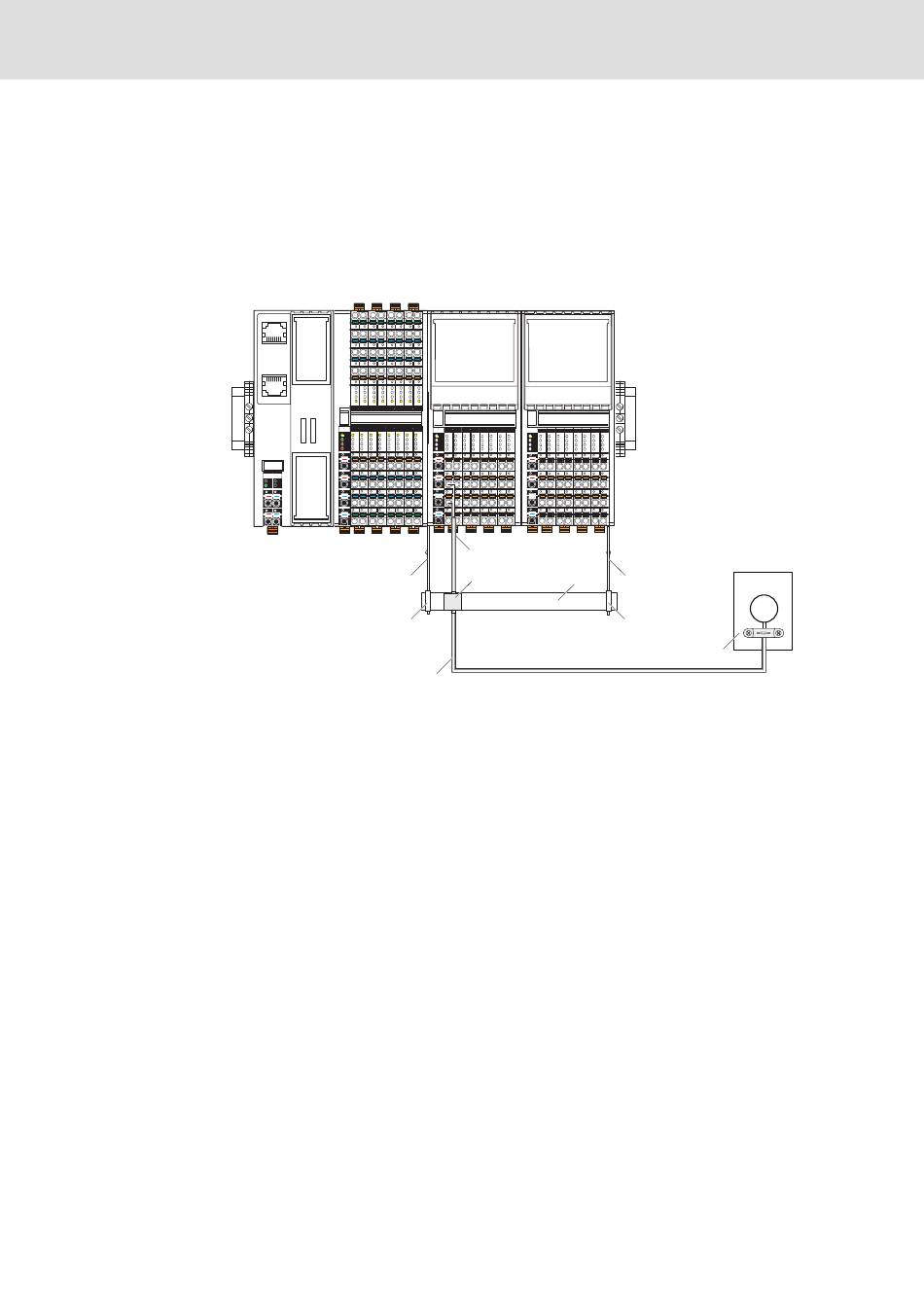

Abb. 8-2 Anschluss der Schirmung mittels S20-SHIELD-SET
1 Führen Sie die Analogleitung isoliert an den Stecker.
2 Verwenden Sie paarig verdrillte geschirmte Leitungen.
3 Schirmschienenhalter
4 Schirmanschlussklemmen SK 5 (2 Stück; enthalten im S20-SHIELD-SET) zur
Befestigung der Sammelschiene (Zubehör) auf dem Schirmschienenhalter
5 Schirmanschlussklemme zur Schirmauflage auf Sammelschiene (SKS ...,
siehe Kapitel „Bestelldaten des Zubehörs" auf Seite
Verbinden Sie den Schirm direkt mit dem FE-Potenzial.
Legen Sie den Schirm des gesamten Analog-Übertragungswegs nur an einem
Punkt auf das FE-Potenzial. Im Beispiel ist dieser Punkt die Sammelschiene.
6 Sammelschiene (NLS-CU 3/10 ..., siehe

auf Seite

97)
7 Führen Sie die Sensorleitung isoliert in den Sensor.
DOK-CONTRL-S20*SYS*INS-AP02-DE-P
00 01 02 03 04 05 06 07 D 00 01 02 03 04 05 06 07
10 11 12 13 14 15 16 17 UA 10 11 12 13 14 15 16 17
E1
20 21 22 23 24 25 26 27 20 21 22 23 24 25 26 27
30 31 32 33 34 35 36 37 E2 30 31 32 33 34 35 36 37
00 01 02 03 04 05 06 07 a1 00 01 02 03 04 05 06 07
10 11 12 13 14 15 16 17 a2 10 11 12 13 14 15 16 17
20 21 22 23 24 25 26 27 b1
20 21 22 23 24 25 26 27
30 31 32 33 34 35 36 37 b2 30 31 32 33 34 35 36 37
1
5
6
Kapitel „Bestelldaten des Zubehörs"
