LEDs auf den Peripheriesteckern

Bezeich- Farbe Bedeutung
nung
xx Gelb Status des Ein- oder Ausgang
yy Rot Diagnose des Ausgang
Abb. 9-6 LEDs auf den Peripheriesteckern
9.4 Meldung der Diagnose über PDI
Die vorhandenen Diagnose- und Statusanzeigen eines Moduls und
deren Bedeutung entnehmen Sie bitte der modulspezifischen Doku-
menation!
Auf den Peripheriesteckern sind die LEDs entsprechend den Klemmstellen num-
meriert.
Alle LED-Plätze sind nummeriert, auch wenn die LEDs nicht belegt sind.
70 71 72 73 74 75
60 61 62 63 64 65
50 51 52 53 54 55
40 41 42 43 44 45
D 00 01 02 03 04 05
UI 10 11 12 13 14 15
E1 20 21 22 23 24 25
E2 30 31 32 33 34 35

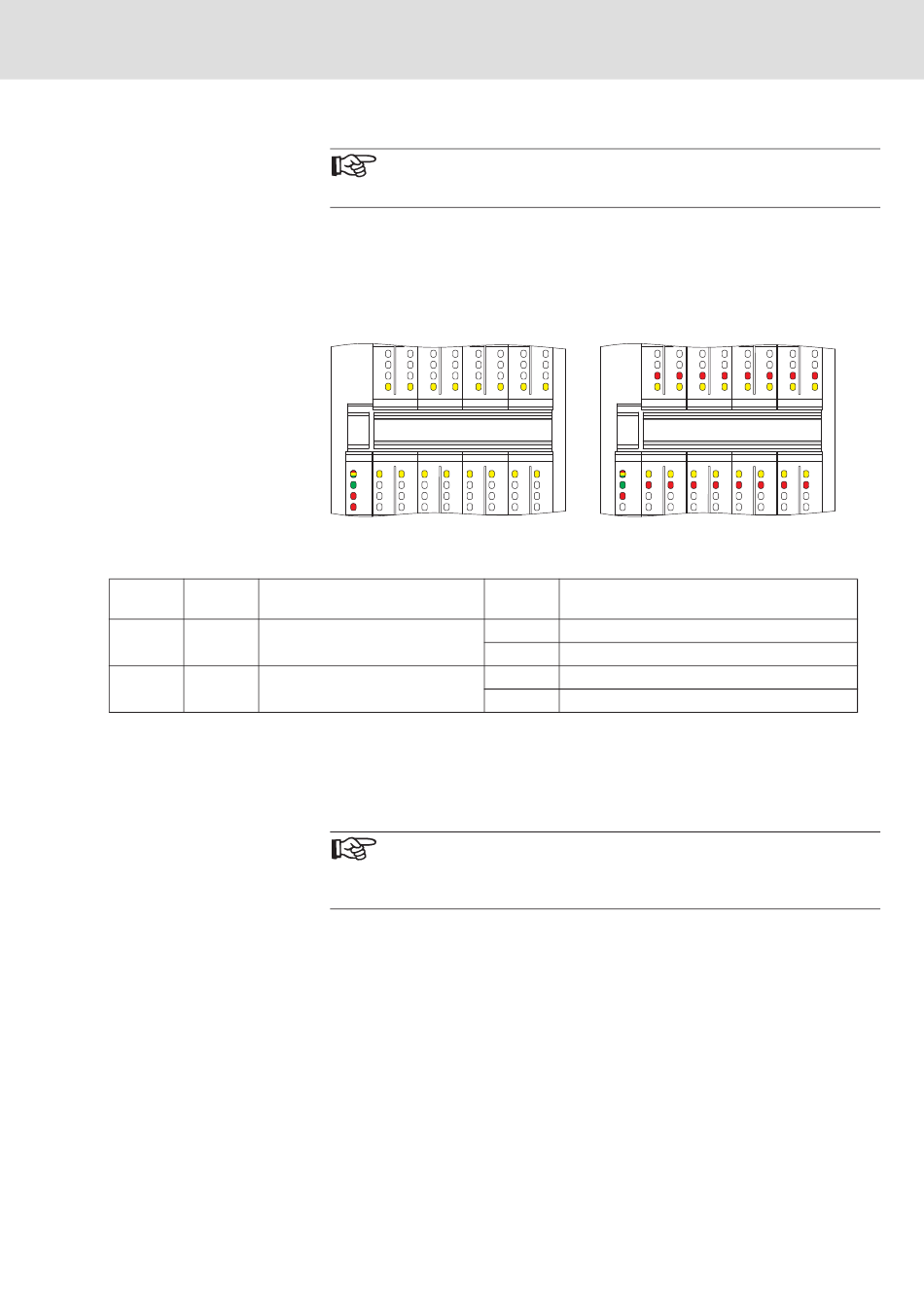

Abb. 9-5 LEDs auf den Peripheriesteckern (z. B. S20-DI-16/4, S20-DO -16/3)
Zustand
Ein
Aus
Ein
Aus
xx Kennzeichnung des Kanals
yy Kennzeichnung des Kanals
In Abb. 9-6 sind häufig vorkommende LEDs aufgeführt. Auf den Modu-
len können auch weitere LEDs vorhanden sein.
Die vorhandenen LEDs eines Moduls und deren Bedeutung entneh-
men Sie bitte der modulspezifischen Dokumenation!
Die Störungen, die an den lokalen Diagnose- und Statusanzeigen signalisiert wer-
den, werden auch im PDI-Objekt 0018
Ausführliche Informationen dazu finden Sie im
Seite 105 und im modulspezifischen Datenblatt.
