Redundante Signale

Wenn Sie I/O-Module redundant nutzen, schließen Sie die Module wie im
19 gezeigt an!
Im Beispiel befinden sich die beiden Module in zwei IndraControl S20-Stationen.
70 71 72 73 74 75
60 61 62 63 64 65
50 51 52 53 54 55
40 41 42 43 44 45
70 71 72 73 74 75
60 61 62 63 64 65
50 51 52 53 54 55
40 41 42 43 44 45
D 00 01 02 03 04 05
UI 10 11 12 13 14 15
E1 20 21 22 23 24 25
E2 30 31 32 33 34 35
a1
00 01 02 03 04 05
a2 10 11 12 13 14 15
b1
20 21 22 23 24 25
b2 30 31 32 33 34 35

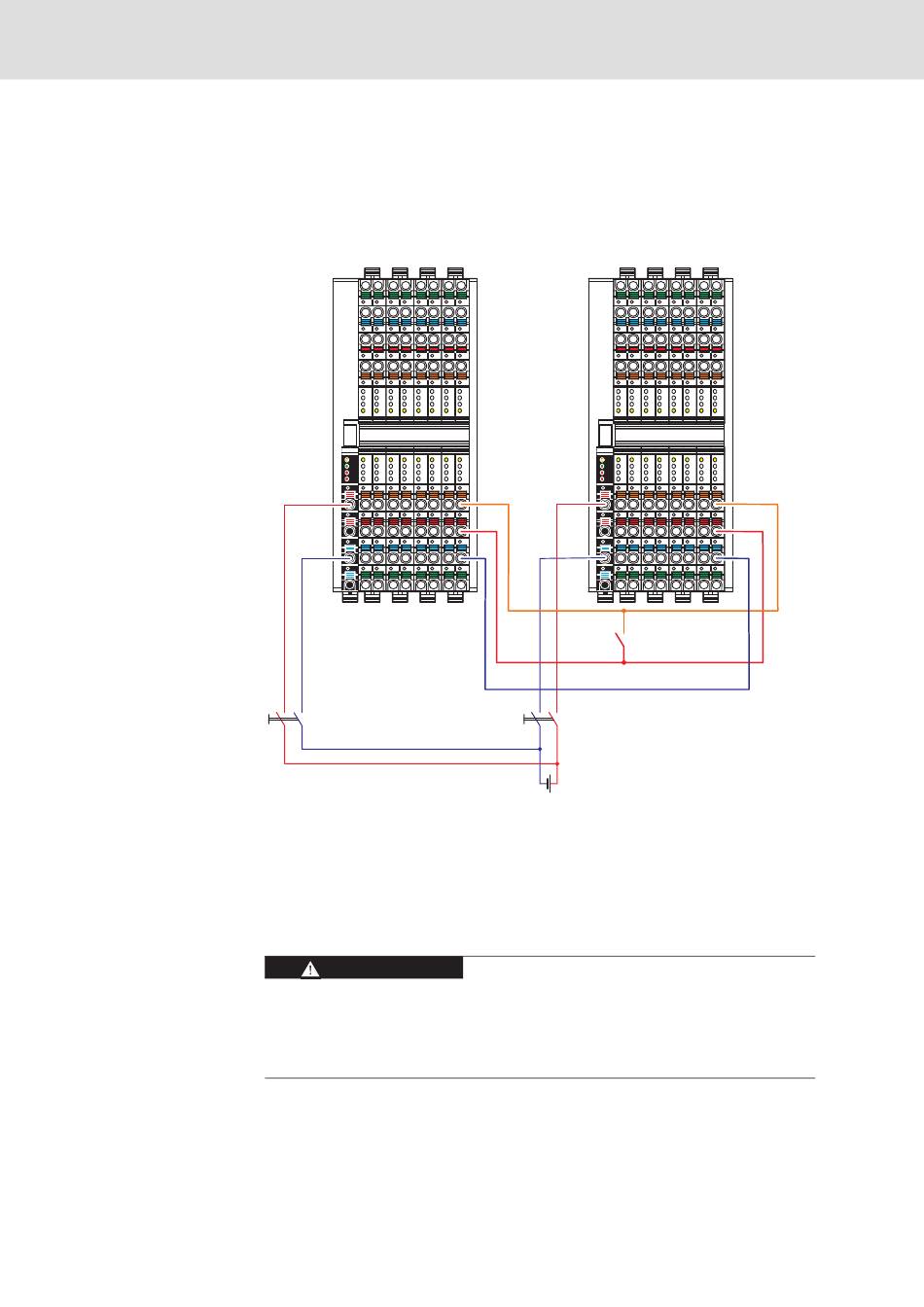

Abb. 7-19 Beispiel: Anschluss bei redundanter Nutzung
IN8
U
S
GND
VORSICHT
Um Fehlfunktionen zu vermeiden, stellen Sie sicher, dass die in
stellte GND-Verbindung als Bezugspotenzial zu den redundanten Signaleingän-
gen besteht!
Sorgen Sie dafür, dass im Falle eines Kurzschlusses an der Sensorversorgung die
Auswirkungen durch eine Entkopplung (Längsdiode) begrenzt werden.
