34/122 Bosch Rexroth AG
Gehäusevarianten, Aufbau und Maße
Anschlüsse
Bedienelemente
Anzeigeelemente
Klemmstellen
Außer den IndraControl S20-Steckern sind alle Anschlüsse durchgehend numme-
riert, z. B. X1, X2 für Ethernet-Anschlüsse.
Bedienelemente sind entsprechend ihrer Funktion beschriftet, z. B. Drehkodier-
schalter mit S1 und S2 inklusive der Schalterstellungen.
Diagnose- und Statusanzeigen sind mit der Funktion beschriftet, z. B. D, E, UI, 00,
01, ...
(1 in Abb. 5-25).
Die Klemmstellen sind durchgehend nummeriert, z. B. a1, b1, 00, 01, ... (2 in
Abb. 5-25).
Der jeweils zugehörige farbige Federöffner kennzeichnet die Funktion (Signal, Po-
tenzial)
(3 in Abb. 5-25).
D
1
UI
E1
E2
2
a1
a2
3
b1
b2

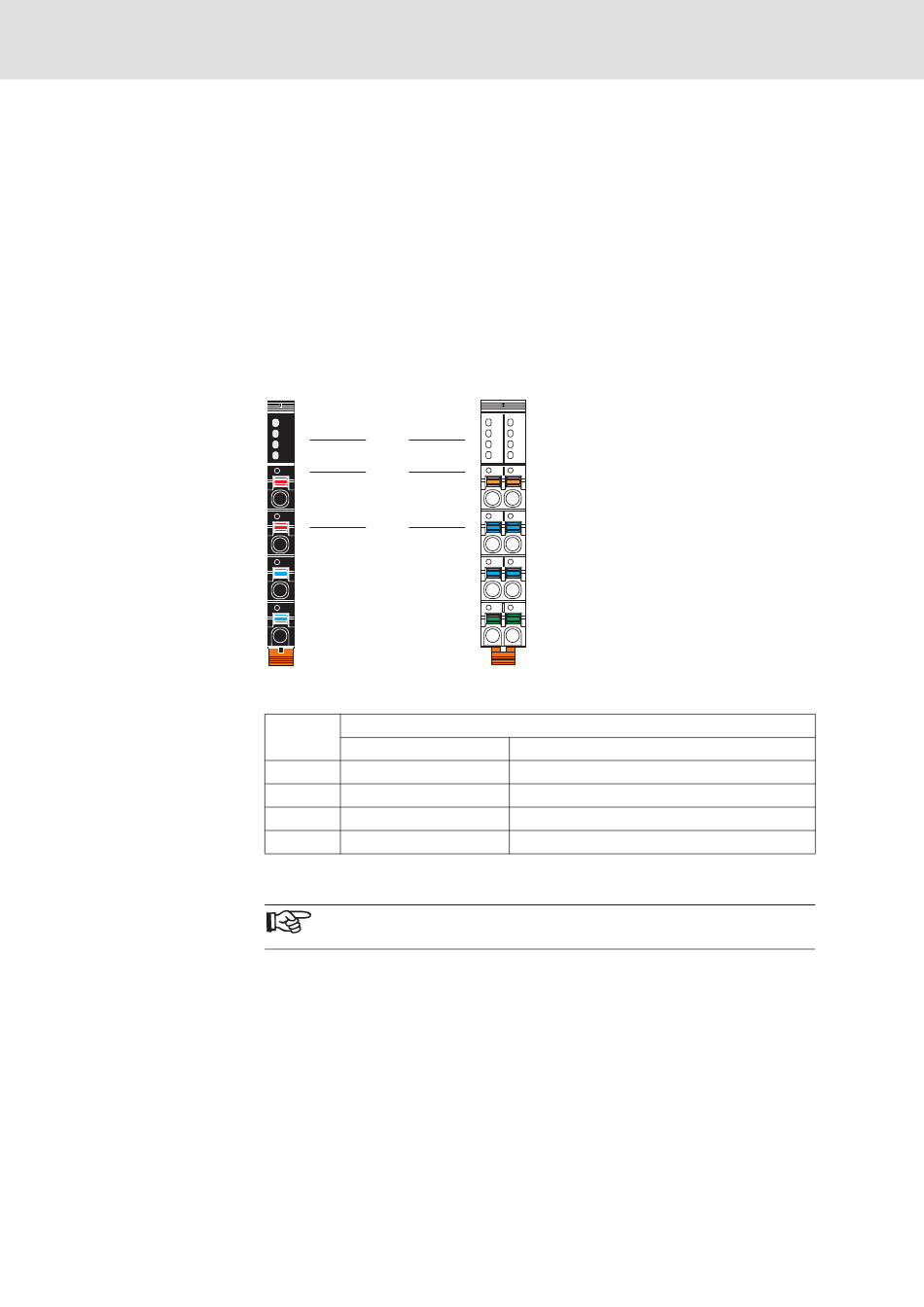

Abb. 5-25 Beschriftung der Klemmstellen und der LEDs auf den Steckern
Farbe Funktion der Klemmstellen
Kleinsignal
Orange Signal
Rot 24 V DC
Blau GND
Grün FE (Funktionserde)
Abb. 5-26 Farbliche Kennzeichnung der Funktion der Klemmstellen
Die Beschriftung und Funktionskennzeichnung eines Moduls entneh-
men Sie bitte dem modulspezifischen Datenblatt.
DOK-CONTRL-S20*SYS*INS-AP02-DE-P
Rexroth IndraControl S20
00 01
10 11
20 21
30 31
00 01
10 11
20 21
30 31
Niederspannung
Signal
230 V AC, 220 V DC, Relais-Hauptkontakt
N (Neutralleiter)
PE (Schutzleiter)
