Anschluss des Encoders

Die Logik der AC-3 FLASH / AC-4 FLASH kann für verschiedene Encoder konfiguriert werden.
Für die Drehzahlregelung eines AC-Motors muss ein Inkremental-Encoder mit zwei um 90°
phasenversetzten Signalen eingesetzt werden. Es können Encoder mit einer Versorgungs-
spannung von +5 V oder +12 V sowie verschiedenen Signalausgängen verwendet werden.
AMPSEAL AMP-SAAB
A1 A29
A2 A30
A13 A31
A22 A18
A14 A32
A23 A19

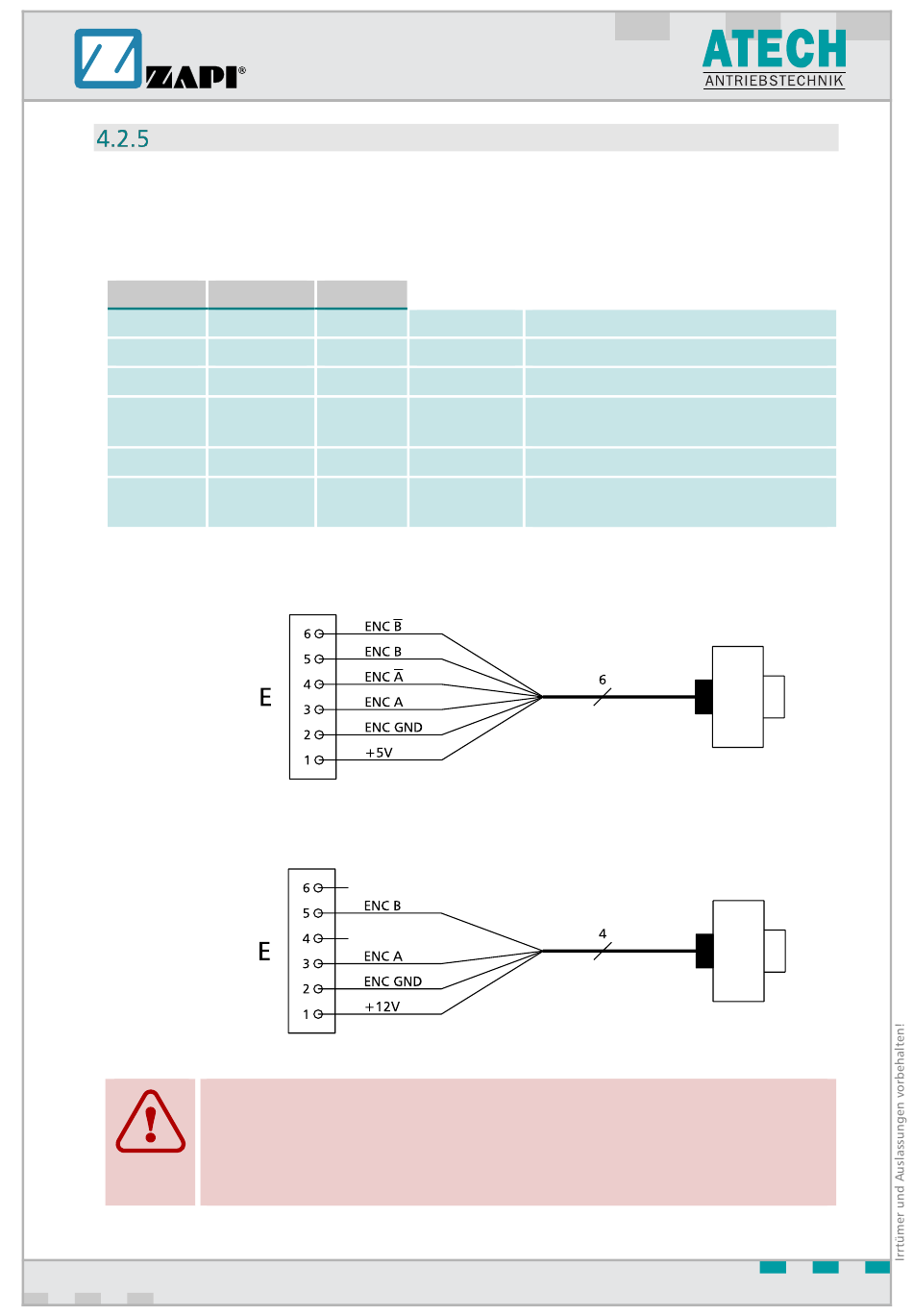

a) Anschluss eines Encoders mit Differentialausgängen; Versorgungsspannung +5 V
(Mini-Fit).
b) Anschluss eines Encoders mit Open-Collector Ausgang; Versorgungsspannung +12 V
(Mini-Fit).
ACHTUNG! SEHR WICHTIG!
Bei der Bestellung ist unbedingt der Encodertyp, die Spannungsversorgung sowie
die Anzahl der Impulse pro Umdrehung anzugeben, damit die Steuerung entspre-
chend konfiguriert werden kann.
AC-3 FLASH / AC-4 FLASH
Installation
Mini-Fit
E1 +12V (+5V)
E2 ENC GND
E3 ENC A
ENC A ̅
E4
E5 ENC B
ENC B ̅
E6
ADWZP0DF
Spannungsversorgung Encoder positiv
Spannungsversorgung Encoder negativ
Encoder Phase A
Encoder Phase A ̅ (invertiert – Encoder
mit Diff.-Ausgang)
Encoder Phase B
Encoder Phase B ̅ (invertiert – Encoder
mit Diff.-Ausgang)
