ACHTUNG: Mit dem Rückspeichern der in der Console gespeicherten Daten wer-
den die Daten in der Steuerung überschrieben.
Erfassung des Potentiometersignals (PROGRAM
VACC)
Mit der Programmier-Console kann das Potentiometersignal automatisch erfasst werden.
Dabei werden der Minimal- und der Maximalwert des Nutzsignals für beide Fahrtrichtungen
gespeichert. Diese Funktion dient vor allem zum Ausgleichen von eventuellen mechani-
schen Symmetrieabweichungen und Toleranzen des Potentiometers.

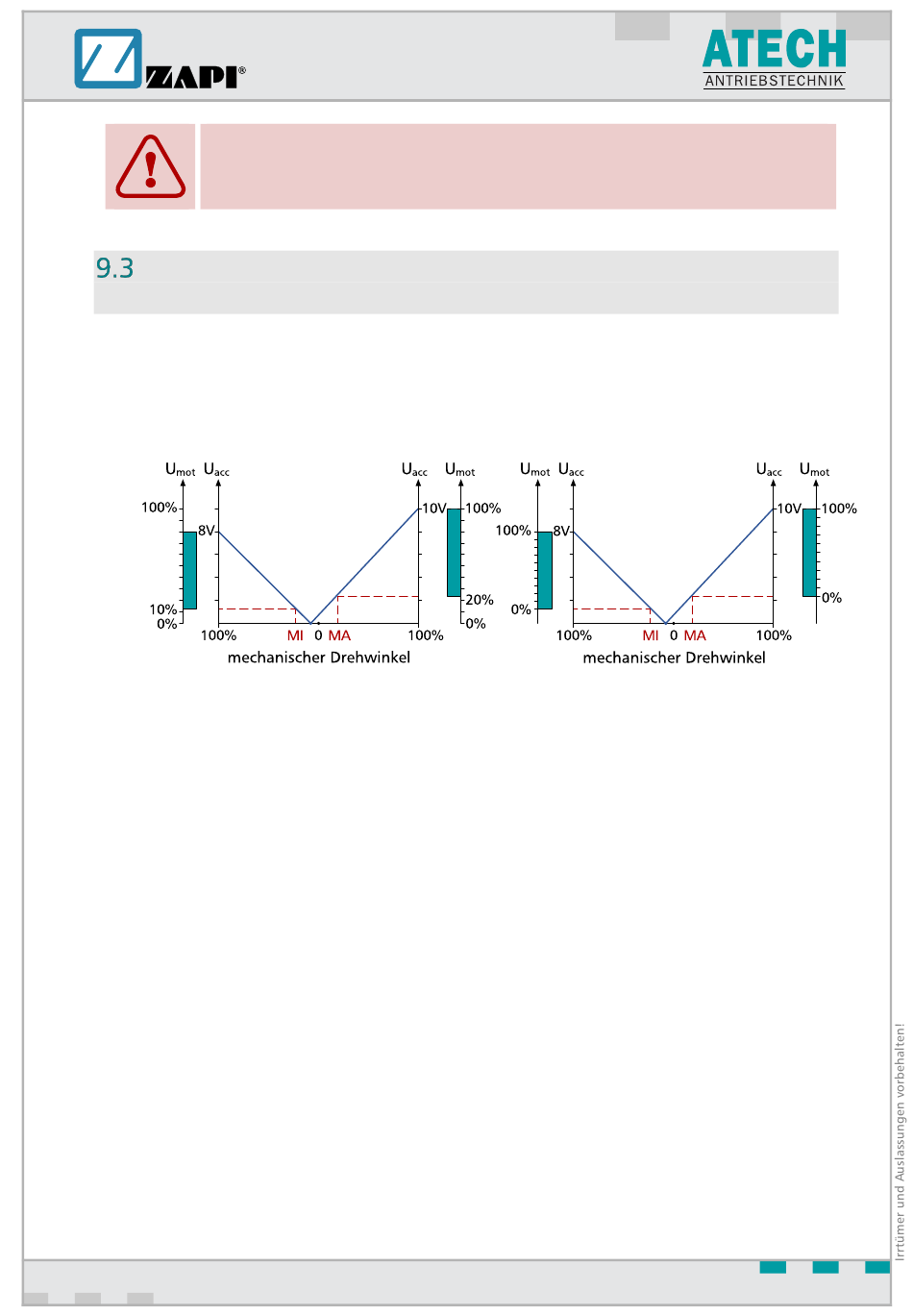

Die zwei Grafiken zeigen den Spannungsverlauf am Ausgang eines nicht kalibrierten Po-
tentiometers, bezogen auf den mechanischen Nullpunkt des Flügelschalters eines Steuer-
kopfes. MA bzw. MI bezeichnen den Punkt, an dem der Fahrtrichtungsmikroschalter vor-
wärts bzw. rückwärts schließt, 0 ist der mechanische Nullpunkt des Flügelschalters.
Die erste Grafik stellt die Beziehung zur Motorspannung ohne Signalerfassung dar.
Die zweite Grafik stellt dieselbe Beziehung dar, nachdem eine automatische Erfassung des
Potentiometersignals durchgeführt wurde.
Der Vorgang wird von der Anlage für nichtig erklärt, wenn die Signale nicht mindestens 3 V
erreichen.
AC-3 FLASH / AC-4 FLASH
Weitere Funktionen
ADWZP0DF
99 / 129
