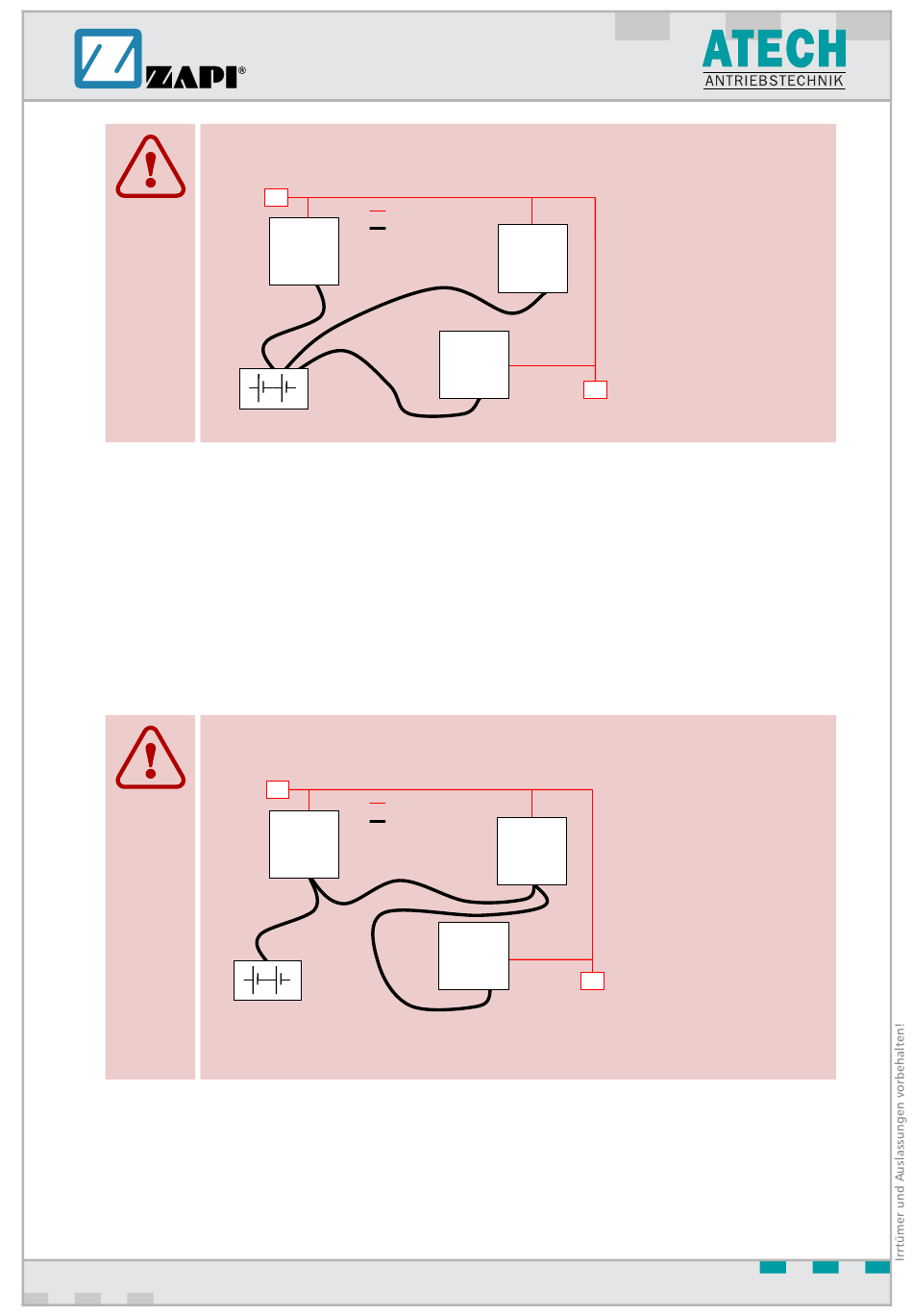

Falsche Verlegung:
Die roten Linien stellen die CAN-Bus-Leitungen dar.
Die schwarzen Kästen stellen verschiedene Module dar, zum Beispiel Fahrsteuerung, Pum-
pensteuerung und ein Display mit CAN-Bus-Anschluss.
Die schwarzen Linien stellen Leistungskabel dar.
Dies ist anscheinend eine gute Verkabelung, aber sie kann zu Störungen im CAN-Bus führen.
Es kommt nämlich darauf an, wie die Knoten (Module) in das Netzwerk eingebunden sind.
Wenn die einzelnen Module sehr unterschiedlich in der Leistungsaufnahme sind, ist eine
Reihenschaltung mit Rangfolge (Daisy Chain) vorzuziehen.
Richtige Verlegung: Daisy Chain
Hinweis: Leistung Modul 1 > Leistung Modul 2 > Leistung Modul 3
Die Leistungsverkabelung beginnt bei der Batterie, führt dann zum leistungsstärksten Mo-
dul und endet am leistungsschwächsten Modul.
Wenn zwei Module etwa die gleiche Leistung haben (Fahrsteuerung, Pumpenmotor), und
ein drittes hat eine geringere Leistung, empfiehlt sich die Sternverdrahtung.
AC-3 FLASH / AC-4 FLASH
Installation
R
CAN-Bus
Leistungskabel
Modul
1
R
CAN-Bus
Leistungskabel
Modul
1
ADWZP0DF
Modul
2
Modul
3
R
Modul
2
Modul
3
R
