● Verfügbar für 1FW315x und 1FW320x mit Sonderwelle (15. Stelle der MLFB = C)
● RINGSPANN RTM 134.1
● Momentenübertragung auf die Kundenwelle (Passung h8) über in der Hohlwelle
● Abstützung auf DE durch Aluminiumring um zentrischen Anbau zu gewährleisten und
● Kompakter Anbau an Maschine möglich, da kein axialer Bauraum auf DE benötigt wird
● Keine Kombination mit koaxialem Geberanbau möglich
Bild 5-18
Technical Support Fa. RINGSPANN GmbH
Firma RINGSPANN GmbH unterstützt Sie gerne bei der Auswahl des geeigneten
Spannsystems für Ihre Anwendung.
RINGSPANN GmbH
Schaberberg 30-34
D-61348 Bad Homburg
Komplett-Torquemotoren SIMOTICS T-1FW3
Betriebsanleitung, 06/2012, 610.40300.01d
liegendes Spannelement NDE
unzulässige Taumelbewegung zu verhindern
und die Montage vollständig von NDE erfolgt

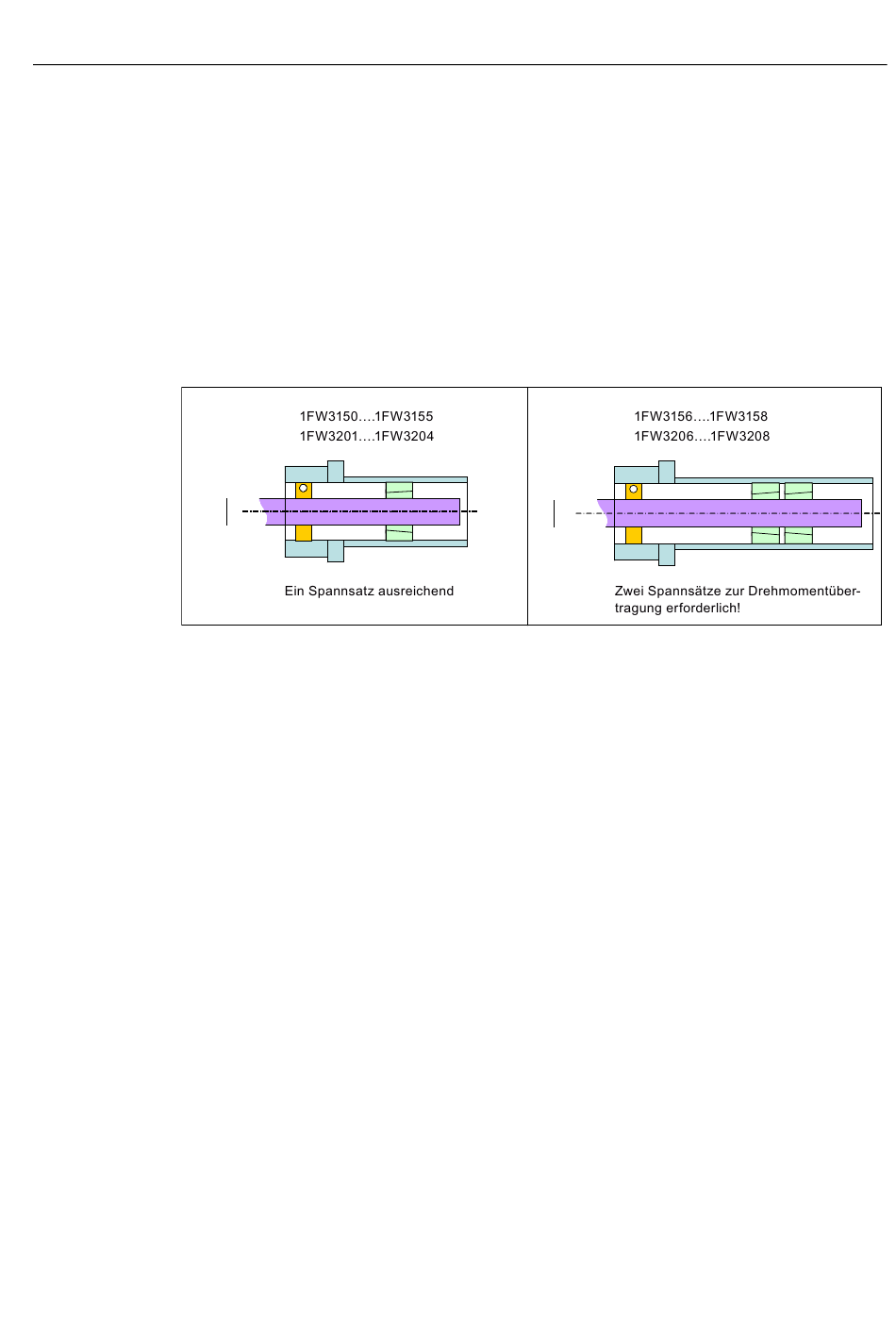

Erforderliche Spannsätze für die Drehmomentübertragung
Telefon: +49 (0) 6172 275 0
Internet: http://www.ringspann.de
Montage
5.4 Aufsteckmontage
