Anschluss
6.2 Elektrischer Anschluss

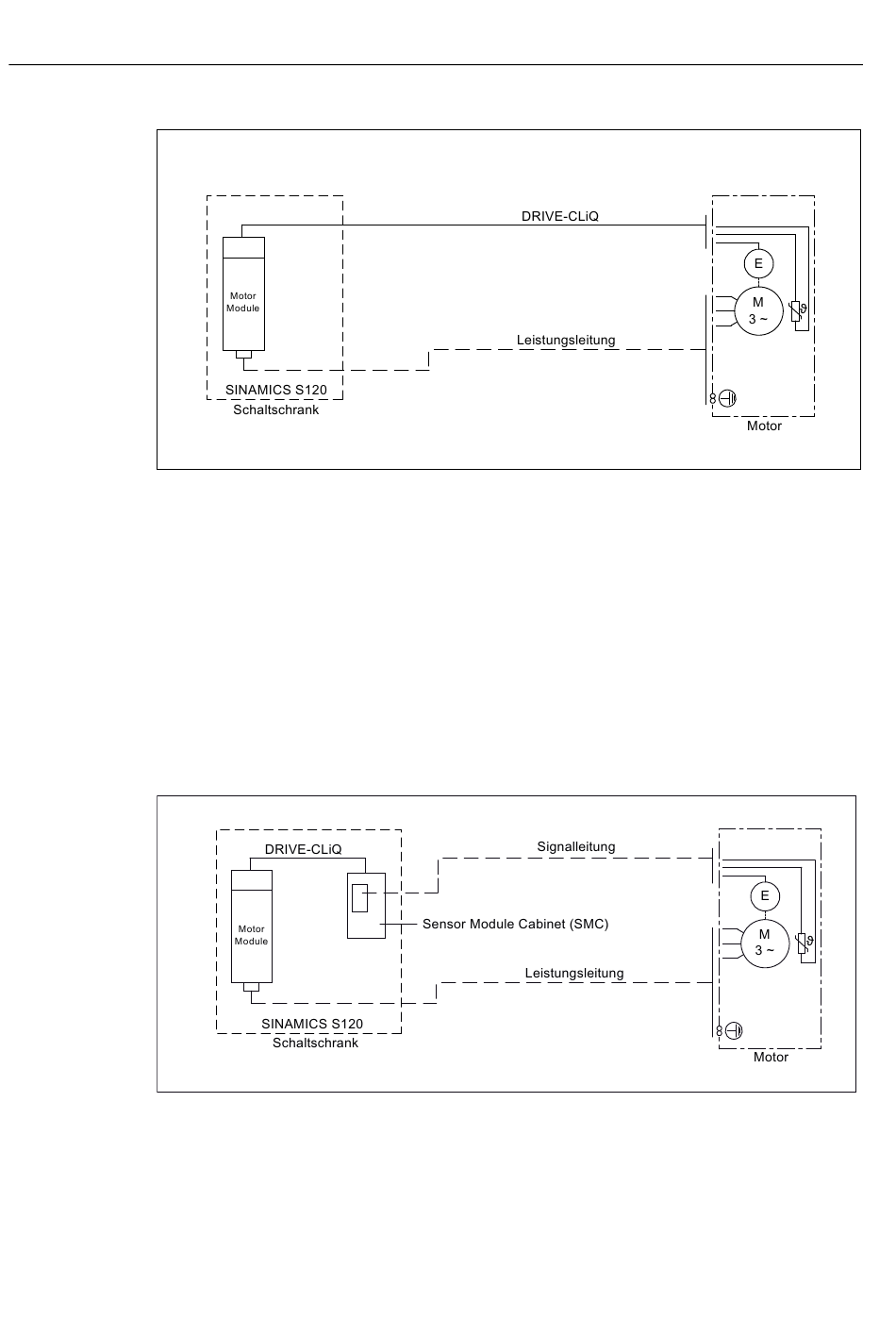

Bild 6-4
6.2.5
Motoren ohne DRIVE-CLiQ-Schnittstelle
Bei Motoren ohne DRIVE-CLiQ-Schnittstelle wird der Drehzahlgeber und der
Temperaturfühler über einen Signalstecker angeschlossen.
Motoren ohne DRIVE-CLiQ-Schnittstelle benötigen beim Betrieb am SINAMICS S120 ein
Sensor Module Cabinet-mounted (SMC). Der Motor wird über die Signalleitung mit dem
SMC verbunden. Das SMC wird mit dem Motor Module über eine MOTION-CONNECT
DRIVE-CLiQ-Leitung verbunden.
Bild 6-5
72
Geberanbindung mit DRIVE-CLiQ-Schnittstelle
Geberanbindung ohne DRIVE-CLiQ-Schnittstelle
Komplett-Torquemotoren SIMOTICS T-1FW3
Betriebsanleitung, 06/2012, 610.40300.01d
