Heavy Duty (Z-Option L03)
Heavy Duty ist die Ausführung für erhöhte Schockbeanspruchung.

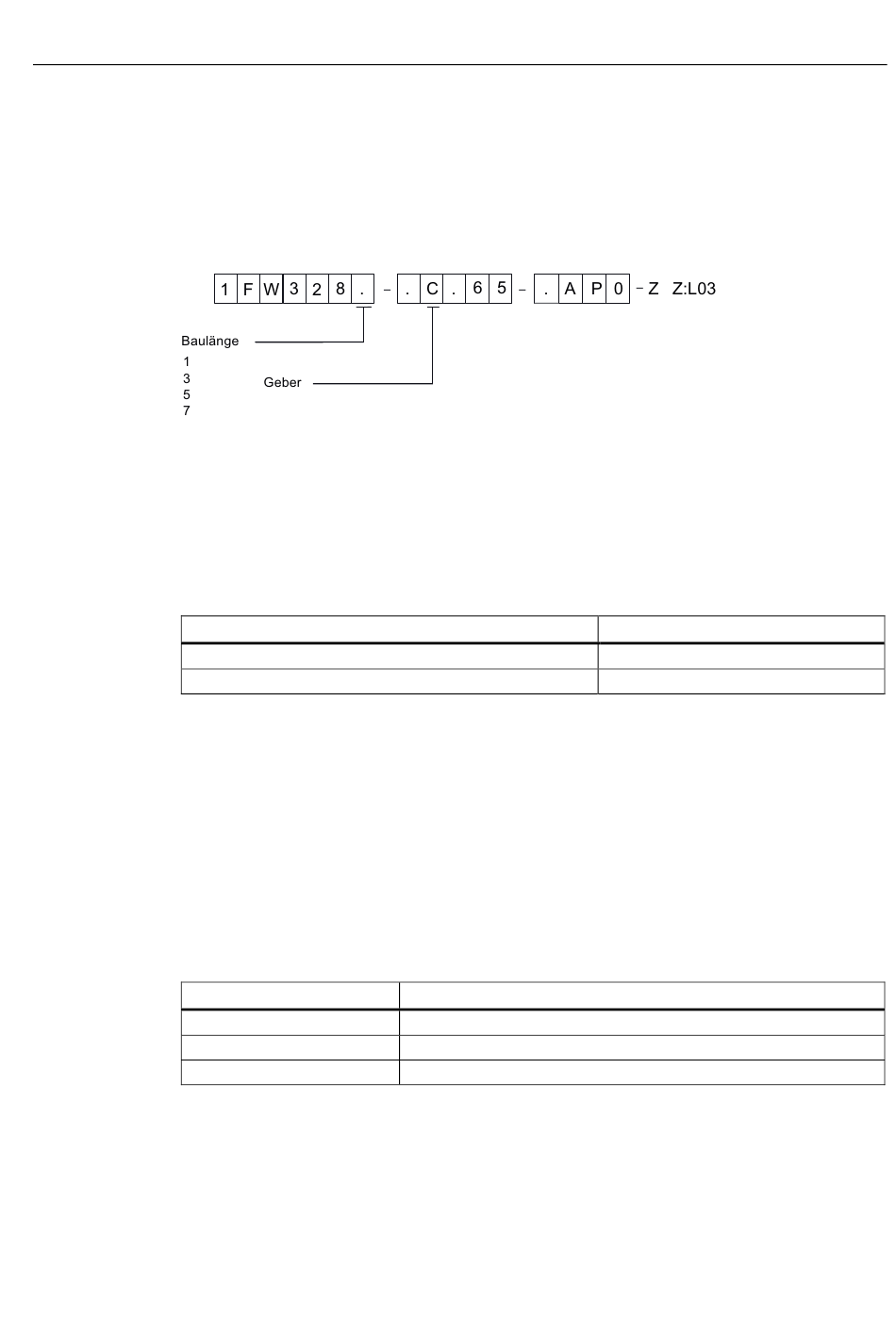

Gültigkeit für folgende Komplett-Torquemotoren
Bauform: IM B5
Schockbeanspruchung
Tabelle 5- 7 Schockbeanspruchung
max. zulässige radiale Schockbeanspruchung
max. zulässige axiale Schockbeanspruchung
Die Bewertung der Schwingbeschleunigung muss als Peak-Wert im Zeitbereich im
Frequenzband von 0 bis 2000 Hz erfolgen. Die Messung muss am DE-Flansch durchgeführt
werden (in Anlehnung an DIN ISO 10816). Sofern nennenswerte Schwingungsanregungen
(z. B. Zahneingriffsfrequenzen) über 2000 Hz erwartet werden können, muss der
Messbereich entsprechend angepasst werden. Die zulässigen Maximalwerte ändern sich
dadurch nicht.
Befestigung
Die Befestigung erfolgt über Flansch.
Tabelle 5- 8 Befestigung über Flansch
Schraube ISO 898-1
Scheibe ISO 7092
Anziehdrehmoment
1) Es sind Schrauben der Festigkeitsklasse 10.9 oder höher zu verwenden
Komplett-Torquemotoren SIMOTICS T-1FW3
Betriebsanleitung, 06/2012, 610.40300.01d
Beschreibung
M16
1)
ISO 7092-16-300 HV (d2 = 30)
300 Nm
5.9 Heavy Duty (Z-Option L03)
Schwingbeschleunigung a
100 m/s
2
50 m/s
2
Montage
peak
59
