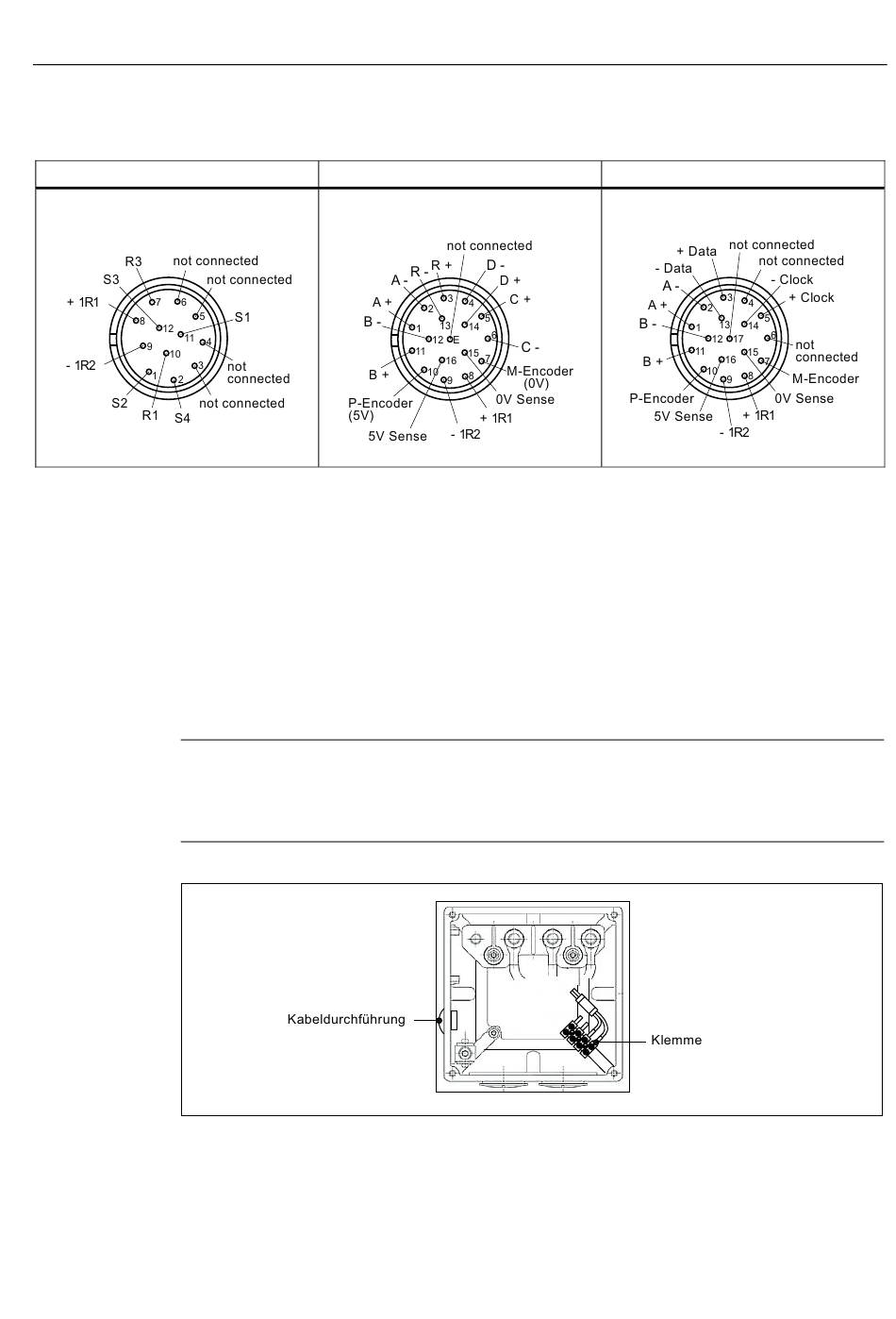

Tabelle 6- 8 Signalanschluss, Ansicht auf Steckerpins
Resolver
6.2.6
Motorausführungen mit 3-fach PTC
Bei speziellen Anwendungen (z. B. Belastung im Motorstillstand oder sehr niedrigen
Drehzahlen) ist eine zusätzliche Temperaturüberwachung aller 3 Motorphasen über einen 3-
fach PTC-Kaltleiterdrilling (Option) erforderlich.
Die Auswertung des PTC-Kaltleiterdrillings muss über ein externes Auslösegerät erfolgen
(nicht im Lieferumfang enthalten). Damit ist auch eine Überwachung auf Drahtbruch und
Kurzschluss der Fühlerleitung gegeben. Beim Überschreiten der Ansprechtemperatur muss
der Motor drehmomentenfrei geschaltet werden.
Hinweis
Die Kaltleiter haben keine lineare Kennlinie und sind damit nicht zur Ermittlung der
momentanen Temperatur geeignet. PTC-Kennlinie nach DIN VDE 0660 Teil 303, DIN
44081, DIN 44082.
Bild 6-6
Komplett-Torquemotoren SIMOTICS T-1FW3
Betriebsanleitung, 06/2012, 610.40300.01d
Inkrementalgeber sin/cos 1 V
Anschluss für 3-fach PTC (Prinzipdarstellung)
6.2 Elektrischer Anschluss
Absolutwertgeber
pp
Anschluss
73
