Montageablauf Siemens-Drehmomentstütze mit Spannelement

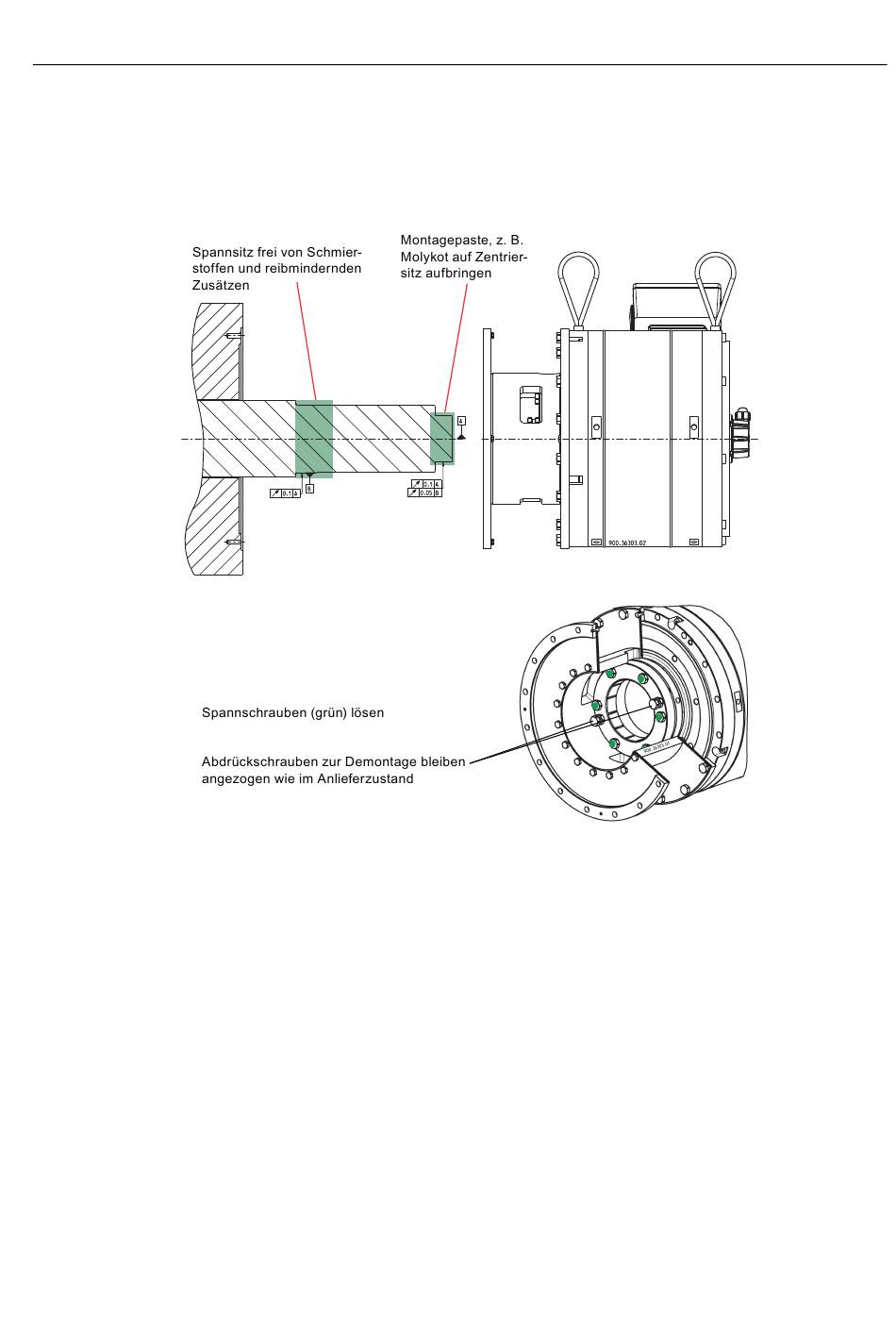

1. Läufe kontrollieren und Wellensitze vorbereiten:
Bild 5-6
2. Motor axial an Kundenflansch aufschieben:
● Der Motor wird auf den Wellenzapfen aufgeschoben und befindet sich in der richtigen
● Ziehen Sie die Spannschrauben des Ringspannelementes entsprechend der
● Zur besseren Erreichbarkeit der Schrauben können Sie den Motor auf dem Wellenzapfen
Komplett-Torquemotoren SIMOTICS T-1FW3
Betriebsanleitung, 06/2012, 610.40300.01d
Anlieferzustand und Montagevorbereitungen
axialen Lage, wenn die Drehmomentstütze am maschinenseitigen Flansch anliegt. Der
Motor wird nicht wellenseitig axial positioniert.
Montageanleitung "Montageablauf Spannelemente der Option +Q30" in Kapitel
"Wellenseitiges Spannelement" an.
drehen.
Montage
5.4 Aufsteckmontage
37
