Montage
5.4 Aufsteckmontage

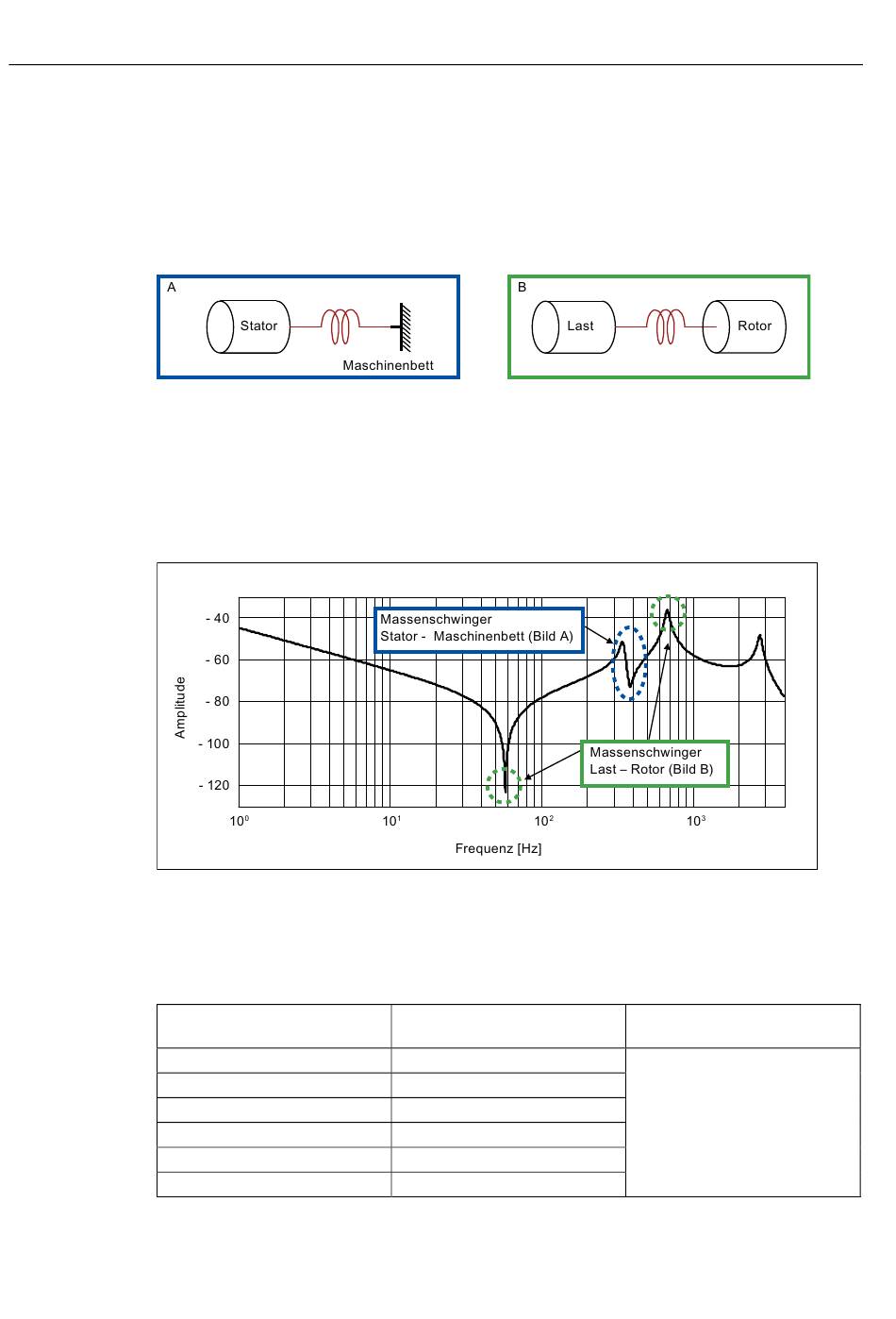

Einfluss der Siemens-Drehmomentstütze auf die Drehzahlregelstrecke
Durch die Anbindung des Stators über ein flexibles Element bildet der Stator gegenüber dem
Maschinenbett ein zusätzliches Schwingungssystem (siehe Bild A), welches sich neben dem
Zweimassensystem aus Last und Rotor ergibt (siehe Bild B).
In dem nachfolgenden Bild ist der Einfluss der Siemens-Drehmomentstütze qualitativ
abgebildet. Der Zweimassenschwinger aus Motor und Last dominiert das Systemverhalten
weiterhin, die Anbindung des Stators via Siemens-Drehmomentstütze zeigt sich jedoch in
einer weiteren Resonanz, die durch die Regelung gedämpft werden muss.
Bild 5-5
Tabelle 5- 4 Resonanzfrequenz Statoranbindung
Motor
1FW3201
1FW3202
1FW3203
1FW3204
1FW3206
1FW3208
36
Drehzahlregelstrecke – Einfluss der Siemens-Drehmomentstütze
zu erwartende
Resonanzfrequenz [Hz]
340
310
290
260
240
220
Hinweis
Die Resonanzfrequenz kann je
nach Anwendungsfall bis zu
20% höher ausfallen.
Komplett-Torquemotoren SIMOTICS T-1FW3
Betriebsanleitung, 06/2012, 610.40300.01d
