Montage
5.4 Aufsteckmontage

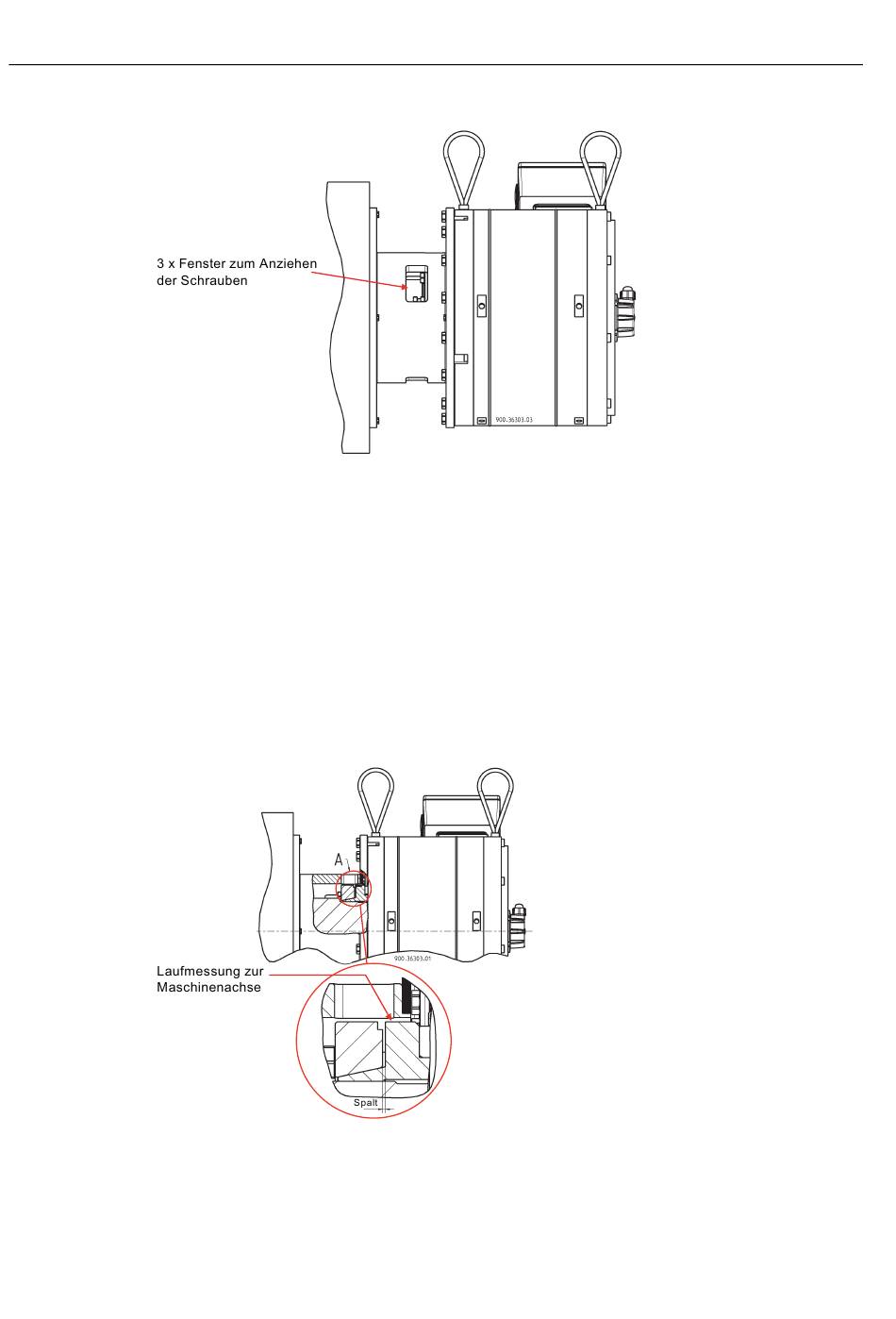

Bild 5-7
3. Spalt im Spannelement kontrollieren und gegebenenfalls Lauf des Motors messen:
● Der Spalt zwischen den beiden Spannelementteilen muss am ganzen Umfang erkennbar
● Um eine höhere Laufgüte zu erreichen, können Sie den Lauf des Motors zur Maschine an
● Weiterführende Informationen zur Kontrolle siehe Montageanleitung "Montageablauf
Bild 5-8
38
Vormontage
sein.
der dargestellter Fläche prüfen. Sollte die Laufabweichung zu hoch sein, ist ein
Ausrichten beim Anzug der Spannschrauben möglich.
Spannelemente der Option +Q30" in Kapitel "Wellenseitiges Spannelement".
Kontrolle
Komplett-Torquemotoren SIMOTICS T-1FW3
Betriebsanleitung, 06/2012, 610.40300.01d
