Montage
5.6 DE-Lagerlos
5.6
DE-Lagerlos
1FW3xxx-xxxxx-xxx3
Eigenschaften
● steifer Anbau von Rotor und Stator bei Hohlwellenausführung
● wenige Anbaukomponenten notwendig
● bietet die Anbaumöglichkeit für Lagermodule zur Aufnahme von erhöhten Prozesskräften
● Nicht mit Aufsteck- und Vollwellenausführungen (15.Stelle der MLfB) "M" und "S" lieferbar
Bei Rückfragen zu den Randbedingungen wenden Sie sich bitte an das Siemens Service
Center.
Anbaubeispiele
1
Rücksprache erforderlich (ggf. Überbestimmung)
2
Für Lagermodul mit erhöhter Radial-/Axialkraftbeanspruchung

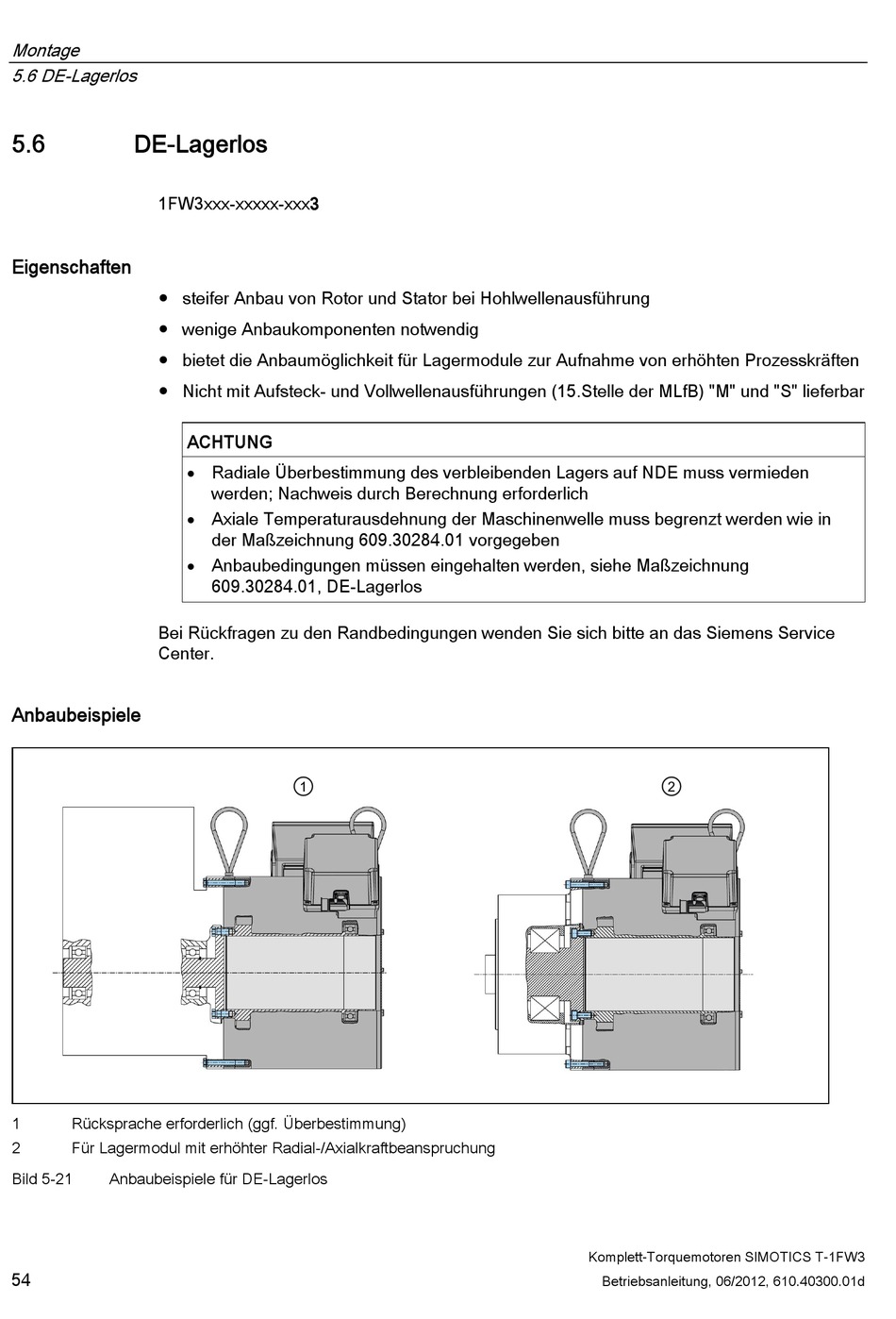

Bild 5-21
Anbaubeispiele für DE-Lagerlos
54
ACHTUNG
Radiale Überbestimmung des verbleibenden Lagers auf NDE muss vermieden
werden; Nachweis durch Berechnung erforderlich
Axiale Temperaturausdehnung der Maschinenwelle muss begrenzt werden wie in
der Maßzeichnung 609.30284.01 vorgegeben
Anbaubedingungen müssen eingehalten werden, siehe Maßzeichnung
609.30284.01, DE-Lagerlos
Komplett-Torquemotoren SIMOTICS T-1FW3
Betriebsanleitung, 06/2012, 610.40300.01d
